Description du produit

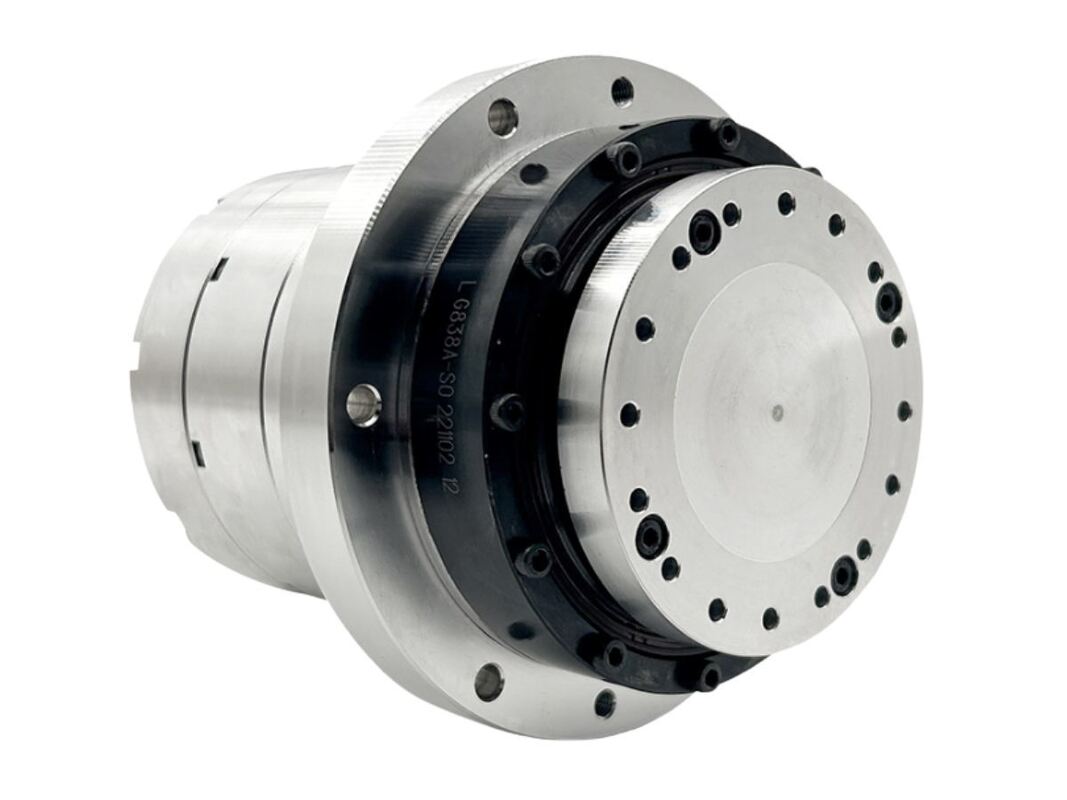

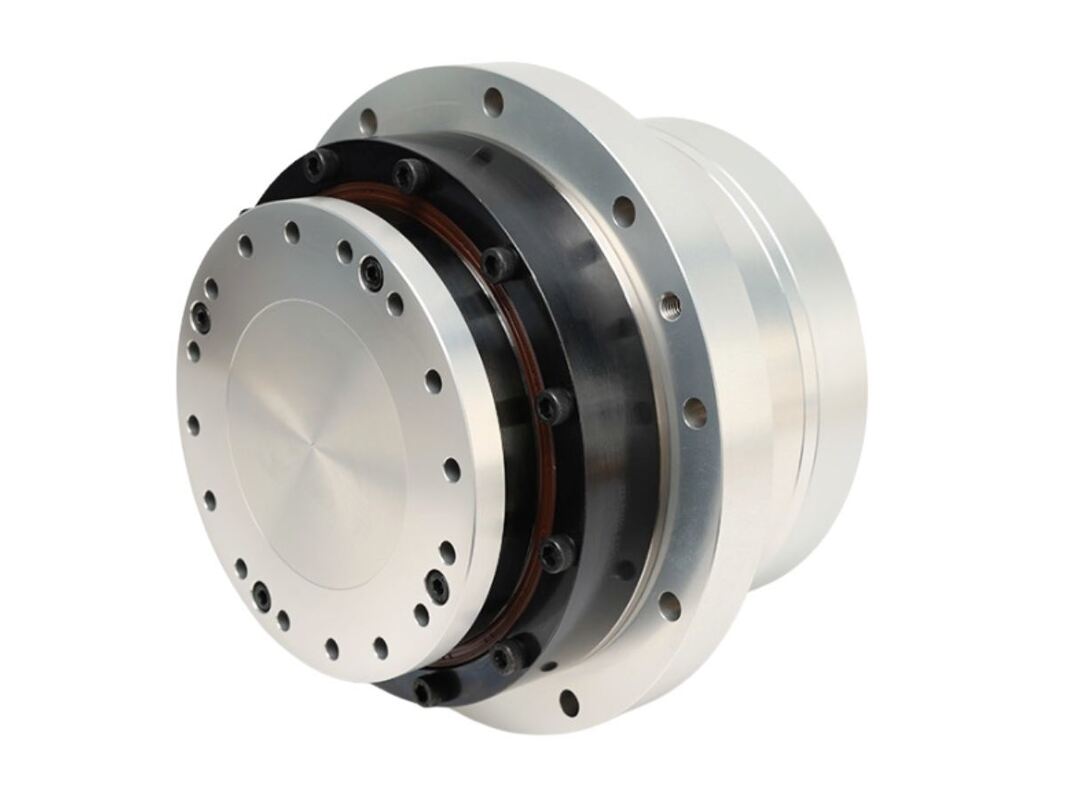

Actuateur rotatif à servo-harmonique intégré à bride

L'actionneur rotatif à servo-harmonique HASF Solid Standard comprend les modèles d'entraînement harmonique 11, 14, 17, 20 et 25, offrant un couple nominal compris entre 4 N·m et 133 N·m.Il est équipé d'un codeur absolu multi-tour qui utilise le protocole Tamagawa, doté d'une résolution de 23 bits pour les virages simples et de 16 bits pour les virages multiples.qui facilite l'installation lorsque le montage direct de la face finale est impraticableLa bride améliore le support des charges axiales et radiales et renforce la résistance aux vibrations et aux chocs.

Caractéristiques de l'actionneur servo-rotatif harmonique

Une organisation solide et digne de confiance
La conception de la bride en forme de disque garantit des trous de boulons uniformément espacés pour une installation fiable face à face, favorisant une connexion solide entre le moteur, l'entraînement harmonique et les pièces adjacentes.

Processus d'installation simplifié
Avec le montage face-contact, il n'est pas nécessaire d'aligner l'arbre exactement, ce qui accélère et simplifie l'assemblage du système.

Moins de frais d'étalonnage
Cette bride sert de guide pour le module, réduisant considérablement le besoin de tâches d'alignement et d'étalonnage pendant l'assemblage.

Entretien et remplacement simples
Les modules peuvent être facilement détachés par des boulons desserrés, ce qui permet un accès rapide sans affecter les composants voisins, facilitant ainsi l'entretien et minimisant les temps d'arrêt.

Spécification de l'actionneur servo-rotatif harmonique

Paramètres du produit ((AC-220V)
Modèle		HASF11		HASF14			HASF17				HASF20					HASF25
Taux de réduction	/	51	101	51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161
Le couple nominal	N·M	4	8	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133
Le couple maximal	N·M	8.3	11	23	29	34	43	53	66	66	69	91	102	108	113	121	169	194	207	217
Vitesse nominale	RPM	69	35	59	37	30	59	37	30	25	59	37	30	25	19	49	31	25	21	16
Vitesse maximale	RPM	102	51	118	74	59	118	74	59	50	118	74	59	50	37	94	59	48	40	30
Courant nominal	Une	0.98	0.99	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.90	3.84	3.83	3.20	2.40
Courant maximal	Une	2.03	1.36	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.90	6.07	5.58	4.97	3.92
Constante de couple	N.M./Armes	4.08	8.08	11.02	17.50	21.82	11.42	18.14	22.62	27.10	11.42	18.14	22.62	27.10	36.06	17.54	27.86	34.74	41.62	55.38
Précision de positionnement unidirectionnel	Arcsec	≤ 90	≤ 90	≤ 70	≤ 60	≤ 60	≤ 60	≤ 60	≤ 50	≤ 50	≤ 60	≤ 60	≤ 60	≤ 50	≤ 50	≤ 60	≤ 50	≤ 50	≤ 40	≤ 40
Retourner la précision de positionnement	Arcsec	≤ 20	≤ 20	≤ 15	≤ 10	≤ 10	≤ 15	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
Rigidité de l'inclinaison	X104N.m/rad	4		8			15				24					38
Rigidité de torsion	X104N.m/rad	0.3	0.34	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6
Résistance de la phase motrice	Ohma ((20°C)	12		7.5			2.6				2.6					3.55
Inductance de phase moteur	Je ne sais pas.	9.5		11.5			6.7				6.7					10
Constante de champ électromagnétique inverse	Le nombre de jours de travail	10.5		25			25				25					40
Intérêt du rotor	Le freinage doit être effectué en tenant compte de l'état de l'appareil.	8.32*10^-6		3.6*10^-5			7.96*10^-5				8.8*10^-5					2.1*10^-4
Intérêt du rotor	Avec freinage KG*m2	8.73*10^-6		3.7*10^-5			9.12*10^-5				9.17*10^-5					2.2*10^-4
Masse (sans frein)	Poids de la pâte	1.17		1.66			2.2				2.4					3.6
Masse (avec frein)	Poids de la pâte	1.36		2			2.8				2.96					4.2
Poteaux moteurs	Pôle	10		16			16				16					16
Diamètre et longueur (avec/sans frein)	mm	63 mmX83 mm 63 mm x 99,7 mm		ø74 mmX91,5 mm ø74 mmX109,5 mm			ø88 mmX98 mm ø88 mmX122 mm				ø88 mmX101 mm ø88 mmX125 mm					ø110 mmX109 mm ø110 mmX130,5 mm
Diamètre de l'arbre creux	mm	ø10 mm		ø9 mm			ø13,5 mm				ø16,5 mm					ø17 mm
Les notes	Pour référence uniquement, veuillez contacter les ventes pour connaître les paramètres réels
