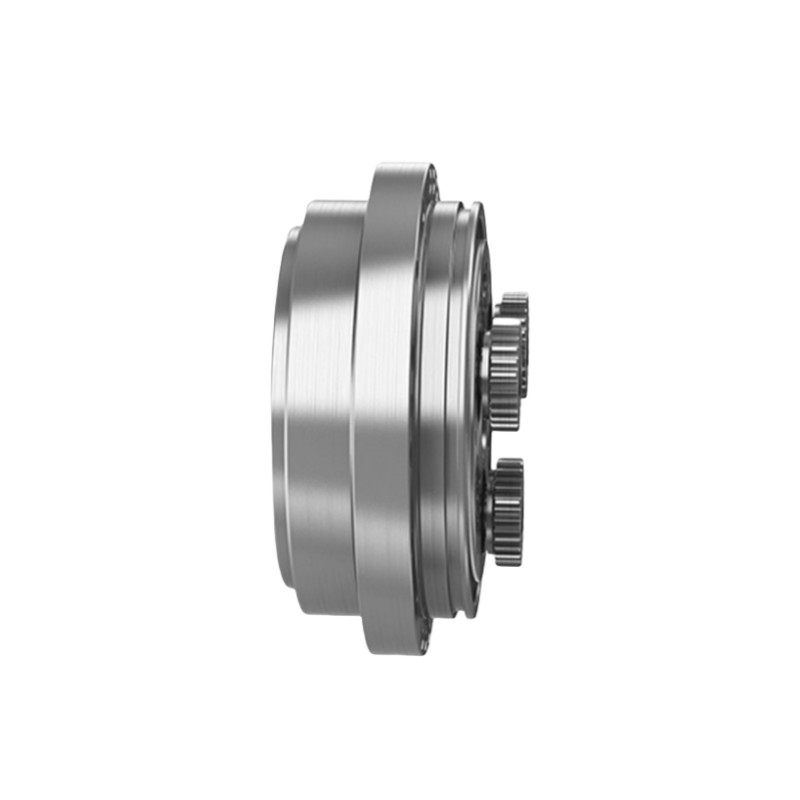

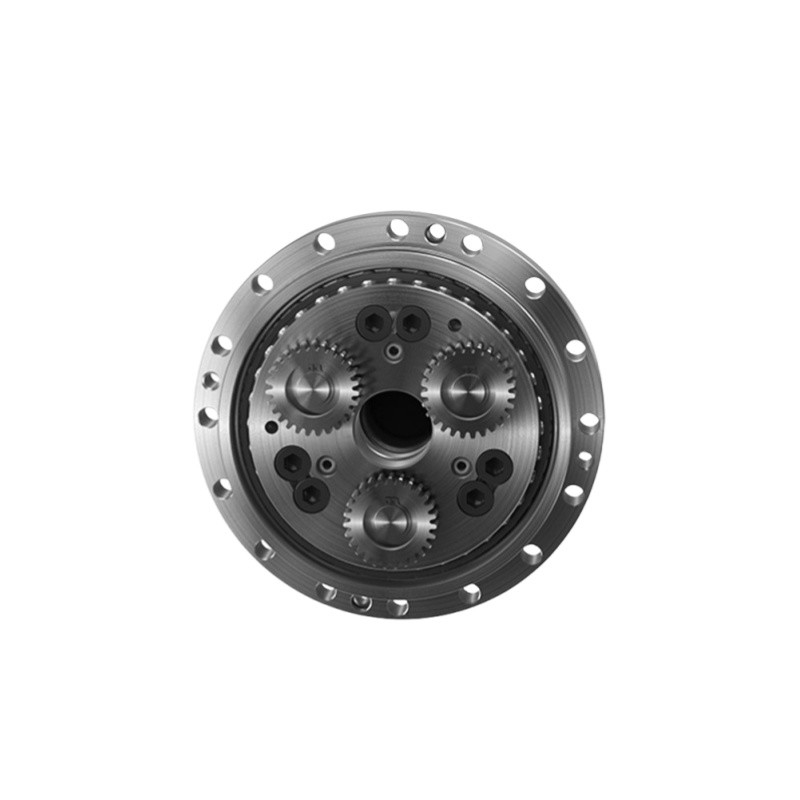

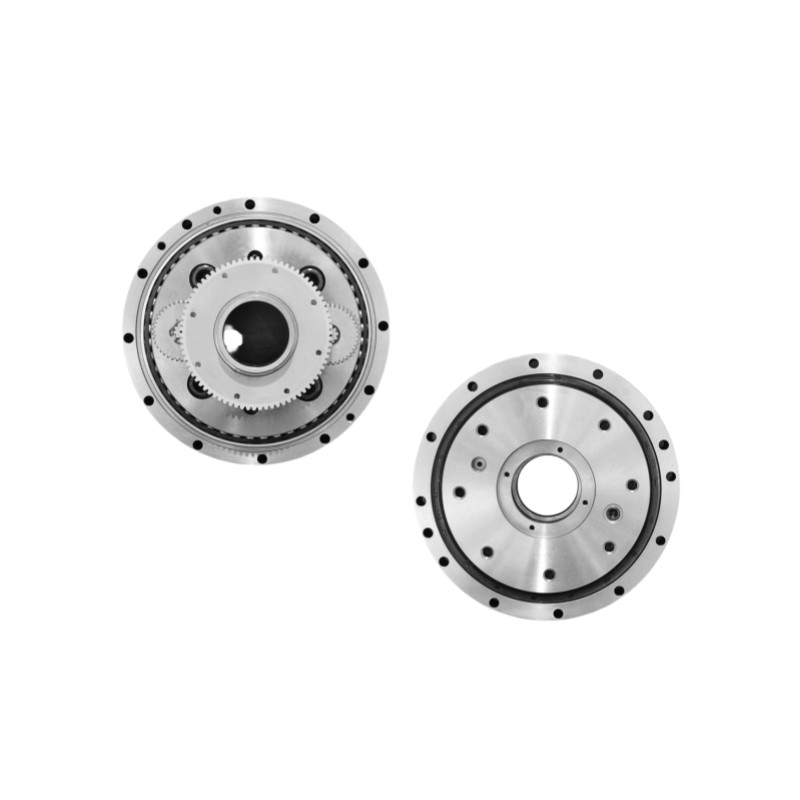

Robot de haute précision boîte de vitesses planétaire RV réducteur série N

boîte de vitesses planétaire robot réducteur

Boîte de vitesses planétaire du robot RV

Boîte de vitesses planétaire pour réducteur de remorques

Lieu d'origine:

Jiangsu, Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

RV - N

Nous contacter

Demandez un devis

Robot de haute précision boîte de vitesses planétaire RV réducteur série N

Détails du produit

Produit:

Réducteur compact de RV de la série N

Matériel:

en acier, en aluminium

Perte de mouvement:

Max. 1 minute d'arc.

Couple évalué:

245 à 4900 Nm

Vitesse de sortie nominale:

15 tr/min

Le couple maximal admissible momentané:

1225 à 24500 Nm

Modèle:

Le nombre d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2.

Le poids:

30,8 à 57,2 kg

La vie conçue:

6000 heures

Caractéristiques:

Capacité de couple élevée, réaction minimale, performance durable

Application du projet:

Robotique, usinage CNC, systèmes de fabrication automatisés

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Compact équipement robotique RV réducteur de vitesse Réaction minimale

Obtenez le meilleur prix

RV-C Réducteur de vitesse de robot à flanc à tête de roulement Arbre creux

Obtenez le meilleur prix

Réducteur d'engrenages à flèche à tête de roulement harmonique RV série solide

Obtenez le meilleur prix

RV-E à flanc à roue planétaire à entraînement réducteur boîte de vitesses faible contre-réaction

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Réglage des engrenages RV - N

Name: Robot de haute précision boîte de vitesses planétaire RV réducteur série N
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - N
Availability: InStock

sont connus pour leur haute précision, leur taille compacte et leurs excellentes capacités de transmission de couple.

Le réducteur RV est utilisé pour les trois articulations de la jambe, de la taille et du coude du robot avec un couple important, et le robot industriel avec une grande charge utilise RV pour le premier, le deuxième et le troisième axe.

L'application deNRéducteurs de série RV

La robotique:Utilisé dans les articulations et les bras des robots pour un contrôle de mouvement fluide et précis.

Automatisation:Utilisé dans les machines de précision et les systèmes automatisés de positionnement et d'actionnement.

Aérospatiale:Appliqué dans les systèmes et mécanismes de positionnement par satellite nécessitant un fonctionnement fiable et précis.

Les spécifications

Tableau des paramètres de la série RV-N

Modèle	Ratio standard	Le couple nominal	Vitesse de sortie nominale	Durée de conception	Accélération admissible couple de décélération	Maximum temporaire admissible le couple	Réactions négatives	Perte de mouvement	Le couple de flexion autorisé	Maximum temporaire admissible couple de flexion	Charge radiale admissible	Le poids.
		Nombre d'étoiles	(rpm)	(h)	Nombre d'étoiles	Nombre d'étoiles	(Arc.min)	(Arc.min)	Nombre d'étoiles	Nombre d'étoiles	(N)	Pour les produits de base:
BX25N	41	245	15	6000	612	1225	1	1	784	1568	6975	3.8
	81
	107.66
	126
	137
	164.07
BX42N	41	412	15	6000	1029	2058			1660	3320	12662	6.3
	81
	105
	126
	141
	164.07
BX80N	41	784	15	6000	1960	3920			2150	4300	14163	9.3
	81
	101
	129
	141
	171
BX125N	41	1225	15	6000	3062	6125			3430	6860	19804	13.9
	81
	102.17
	121
	145.61
	161
	179.18
BX160N	41	1600	15	6000	4000	8000			4000	8000	20619	22.1
	81
	102.81
	125.21
	156
	201
BX500N	81	4900	15	6000	12250	24500			11000	22000	40486	57.2
	105
	123
	144
	159
	192.75

Attributs clés

Caractéristiques clés des engrenages de réduction compacts de la série RV-N
Produit	Réducteur RV à puits creux
Matériel	Acier, aluminium
Rigidité de torsion	Pour les véhicules à moteur à commande électrique, le réglage de l'ampoule doit être effectué à l'aide d'un système de freinage.
Vitesse de sortie nominale	15 tours/min
Réactions négatives	Max. 1 minute d'arc.
Le couple maximal admissible momentané	1225 à 24500 Nm
Modèle	Le nombre de points de contrôle doit être supérieur ou égal à:
Le poids	30,8 à 57,2 kg
Durée de conception	6 000 heures
Application du projet	Robotique, usinage CNC, systèmes de fabrication automatisés
Caractéristique	Capacité de couple élevée, réaction minimale, performance durable
Garantie	1 année

Application du projet

Tableau à trunnion
Ligne FMS
