Lieu d'origine:
Jiangsu, Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
RV - N

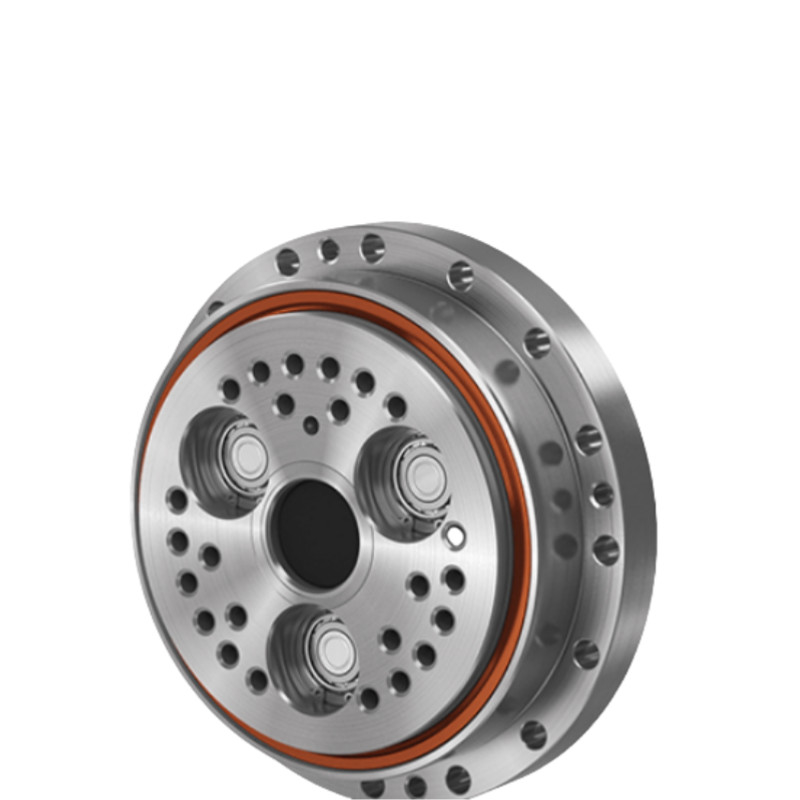

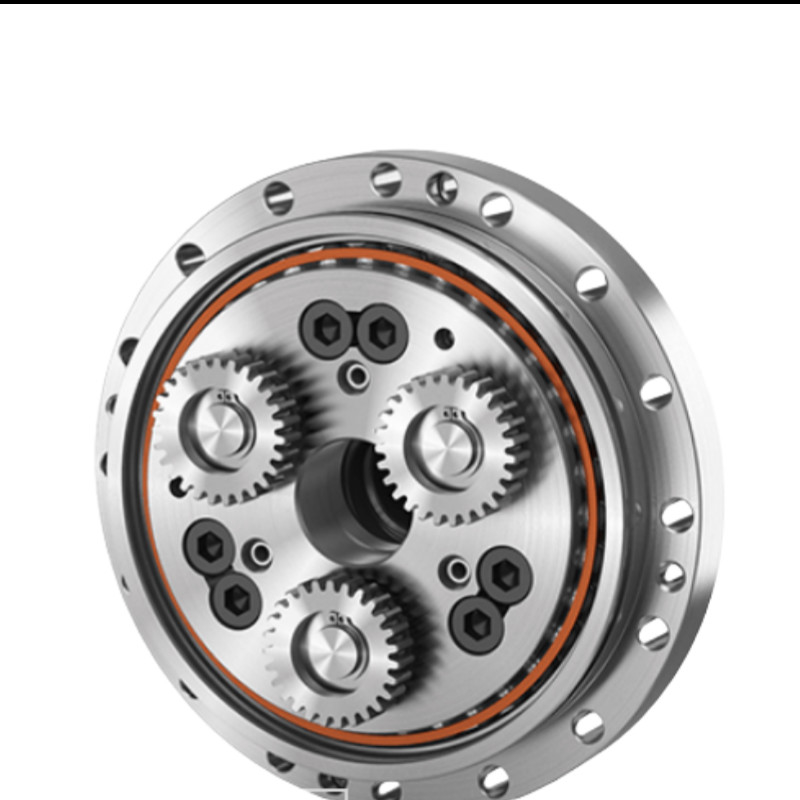

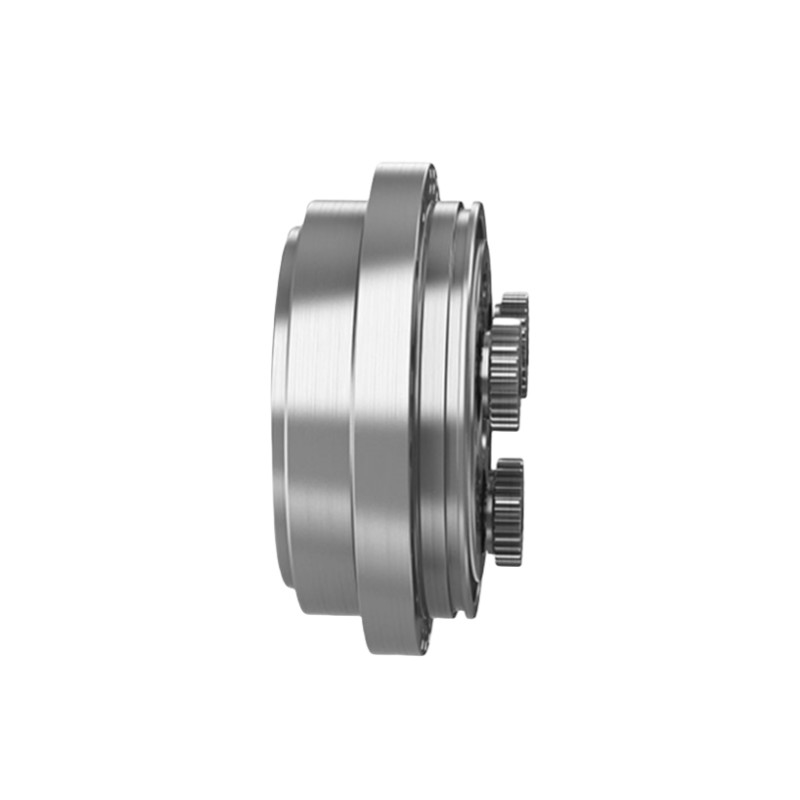

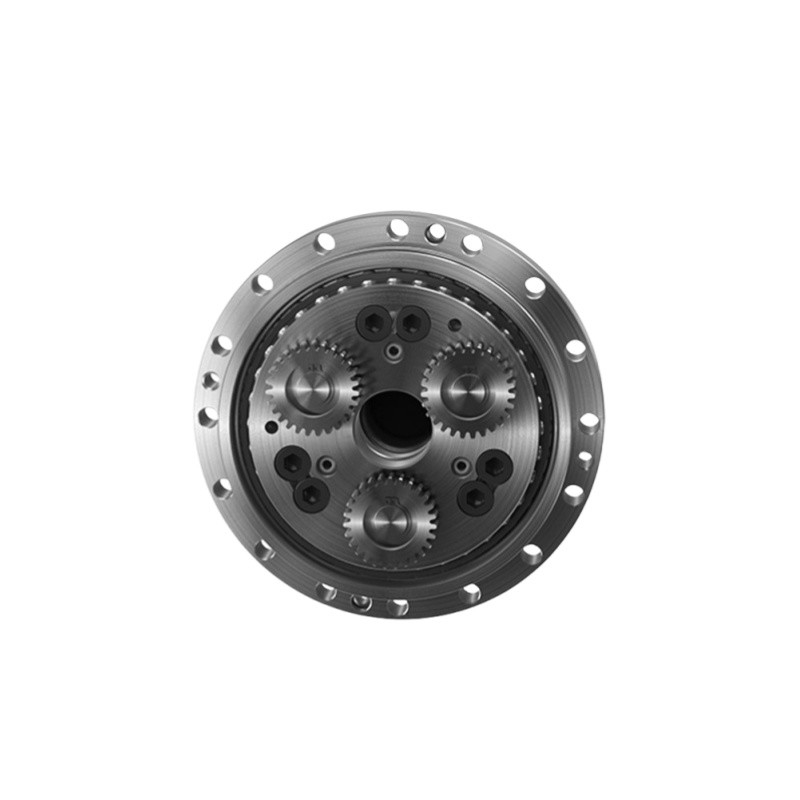

sont connus pour leur haute précision, leur taille compacte et leurs excellentes capacités de transmission de couple.
Le réducteur RV est utilisé pour les trois articulations de la jambe, de la taille et du coude du robot avec un couple important, et le robot industriel avec une grande charge utilise RV pour le premier, le deuxième et le troisième axe.
Considérations relatives à la sélection des réducteurs RV de la série N
Exigences de couple et de vitesse:
Sélectionnez le rapport de réduction approprié en fonction du couple et de la vitesse de sortie requis.
Limites de taille et de poids:
Assurer la compatibilité avec les limites d'espace et le poids global du système.
Facteurs environnementaux:
Considérez les conditions de fonctionnement telles que la plage de température, l'humidité et la résistance aux chocs.
Précision et répétabilité:
Évaluer la capacité de la boîte de vitesses à maintenir un contrôle précis du mouvement et une réaction minimale sur de longues périodes.
Les spécifications
Tableau des paramètres de la série RV-N
| Modèle | Ratio standard | Le couple nominal | Vitesse de sortie nominale | Durée de conception | Accélération admissible couple de décélération |
Maximum temporaire admissible le couple |
Réactions négatives | Perte de mouvement | Le couple de flexion autorisé | Maximum temporaire admissible couple de flexion |
Charge radiale admissible | Le poids. |
| Nombre d'étoiles | (rpm) | (h) | Nombre d'étoiles | Nombre d'étoiles | (Arc.min) | (Arc.min) | Nombre d'étoiles | Nombre d'étoiles | (N) | Pour les produits de base: | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
Attributs clés
| Caractéristiques clés des engrenages de réduction compacts de la série RV-N | |||
| Produit | Réducteur RV à puits creux | ||
|
Matériel
|
Acier, aluminium | ||
|
Rigidité de torsion
|
Pour les véhicules à moteur à commande électrique, le réglage de l'ampoule doit être effectué à l'aide d'un système de freinage. | ||
| Vitesse de sortie nominale | 15 tours/min | ||
|
Réactions négatives
|
Max. 1 minute d'arc. |
||
|
Le couple maximal admissible momentané
|
1225 à 24500 Nm | ||
|
Modèle
|
Le nombre de points de contrôle doit être supérieur ou égal à: |
||
|
Le poids
|
30,8 à 57,2 kg | ||
| Durée de conception | 6 000 heures | ||
| Application du projet | Robotique, usinage CNC, systèmes de fabrication automatisés | ||
| Caractéristique | Capacité de couple élevée, réaction minimale, performance durable | ||
| Garantie | 1 année | ||
Application du projet
