Lieu d'origine:
Jiangsu, Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
RV - N

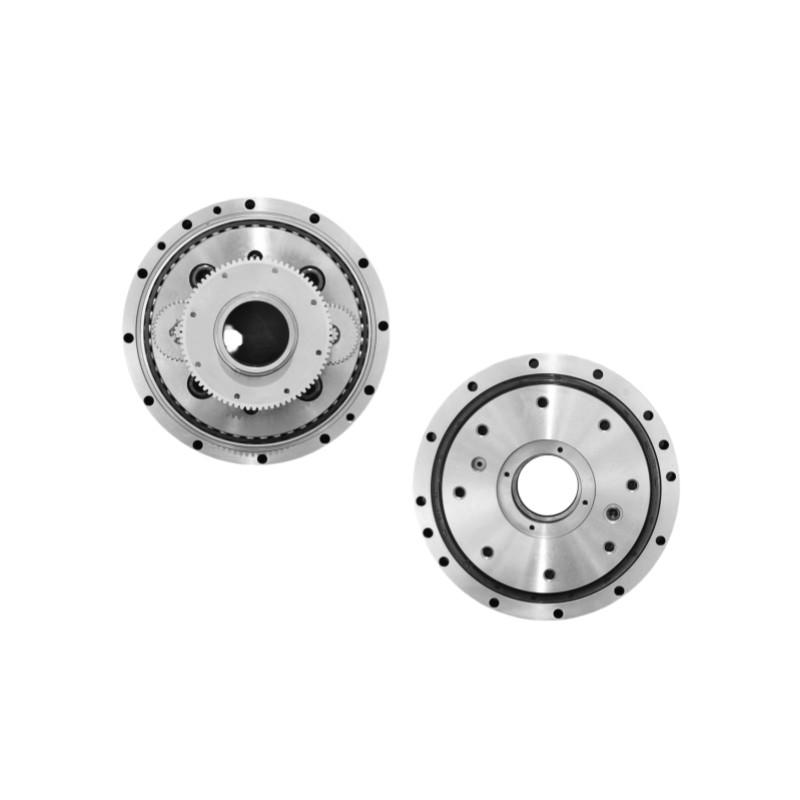

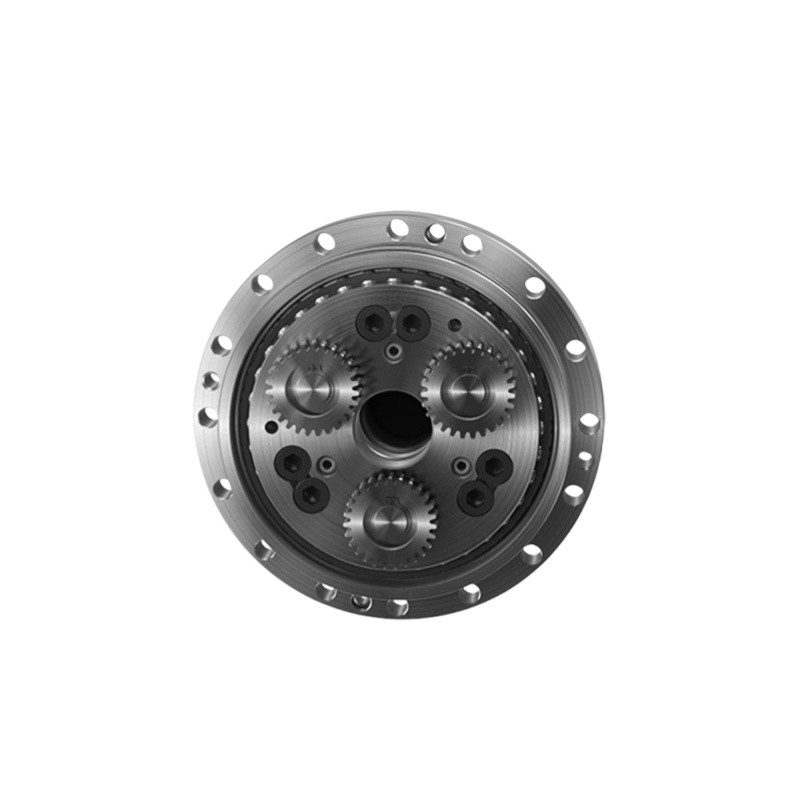

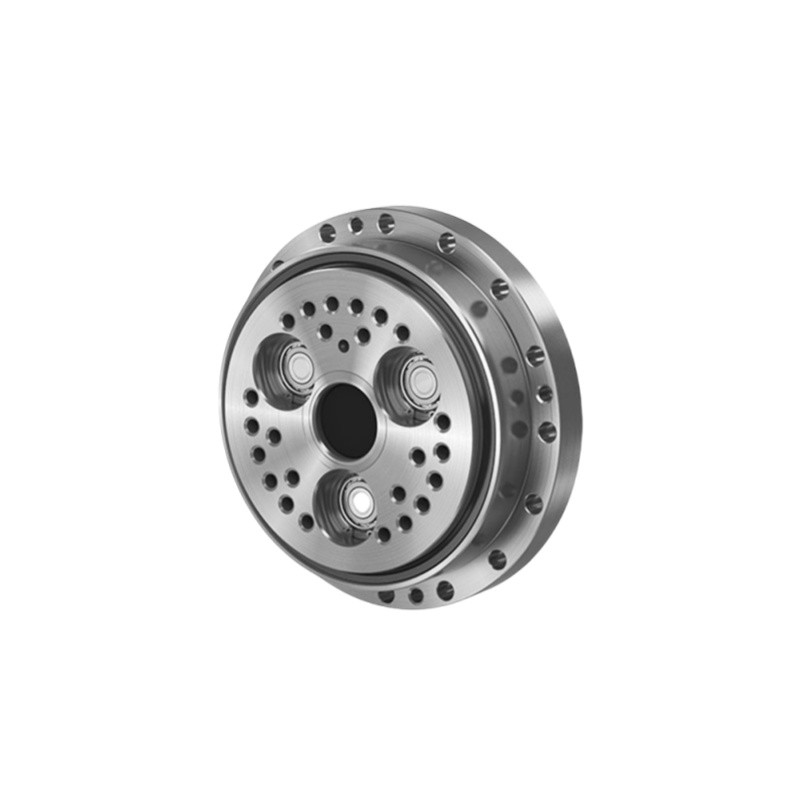

sont connus pour leur haute précision, leur taille compacte et leurs excellentes capacités de transmission de couple.
Le réducteur RV est utilisé pour les trois articulations de la jambe, de la taille et du coude du robot avec un couple important, et le robot industriel avec une grande charge utilise RV pour le premier, le deuxième et le troisième axe.
Caractéristiques
Le rapport de réduction des engrenages hauts:
Les réducteurs RV de la série N offrent des rapports de réduction d'engrenage significatifs, généralement allant de 30:1 à 320:1 ou plus.
Conception compacte:
Conçue pour être compacte et légère, la série N convient aux applications où l'économie d'espace est essentielle sans compromettre les performances.
Principe de conduite harmonique:
Utilise le mécanisme d'entraînement harmonique impliquant un flexspline, un spline circulaire et un générateur d'ondes pour obtenir une réduction de vitesse élevée avec un contrecoup minimal et une excellente répétabilité.
Précision et précision:
Connus pour leur haute précision et leur précision, les réducteurs RV de la série N conviennent à des applications nécessitant un contrôle précis du mouvement, telles que la robotique, l'automatisation et l'aérospatiale.
Les spécifications
Tableau des paramètres de la série RV-N
| Modèle | Ratio standard | Le couple nominal | Vitesse de sortie nominale | Durée de conception | Accélération admissible couple de décélération |
Maximum temporaire admissible le couple |
Réactions négatives | Perte de mouvement | Le couple de flexion autorisé | Maximum temporaire admissible couple de flexion |
Charge radiale admissible | Le poids. |
| Nombre d'étoiles | (rpm) | (h) | Nombre d'étoiles | Nombre d'étoiles | (Arc.min) | (Arc.min) | Nombre d'étoiles | Nombre d'étoiles | (N) | Pour les produits de base: | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
Attributs clés
| Caractéristiques clés des engrenages de réduction compacts de la série RV-N | |||
| Produit | Réducteur RV à puits creux | ||
|
Matériel
|
Acier, aluminium | ||
|
Rigidité de torsion
|
Pour les véhicules à moteur à commande électrique, le réglage de l'ampoule doit être effectué à l'aide d'un système de freinage. | ||
| Vitesse de sortie nominale | 15 tours/min | ||
|
Réactions négatives
|
Max. 1 minute d'arc. |
||
|
Le couple maximal admissible momentané
|
1225 à 24500 Nm | ||
|
Modèle
|
Le nombre de points de contrôle doit être supérieur ou égal à: |
||
|
Le poids
|
30,8 à 57,2 kg | ||
| Durée de conception | 6 000 heures | ||
| Application du projet | Robotique, usinage CNC, systèmes de fabrication automatisés | ||
| Caractéristique | Capacité de couple élevée, réaction minimale, performance durable | ||
| Garantie | 1 année | ||
