Roue cycloïdale à broches robot réducteur de vitesse RV Boîte de vitesses Aluminium acier

Boîte de vitesses cycloïdale pour réducteur de remorques

Boîte de vitesses réductrice de véhicule roulant en aluminium et acier

Réducteur de vitesse de robot cycloïdal

Lieu d'origine:

Jiangsu, Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

RV - E

Nous contacter

Demandez un devis

Roue cycloïdale à broches robot réducteur de vitesse RV Boîte de vitesses Aluminium acier

Détails du produit

Produit:

Réducteur RV série E

Matériel:

en acier, en aluminium

Rigidité de torsion:

372 à 7448 Nm/arc.min.

Couple évalué:

167 à 4410 Nm

Le couple de sortie:

17 à 450 Nm

Perte de mouvement:

Max. 1 minute d'arc.

Vitesse de sortie nominale:

15 tr/min

Modèle:

Le nombre total d'unités utilisées pour le contrôle des émissions de gaz à effet de serre doit être

Le poids:

40,7 à 66,4 kg

Couleur:

Les écailles

La vie conçue:

6000 heures

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Compact équipement robotique RV réducteur de vitesse Réaction minimale

Obtenez le meilleur prix

RV-C Réducteur de vitesse de robot à flanc à tête de roulement Arbre creux

Obtenez le meilleur prix

Réducteur d'engrenages à flèche à tête de roulement harmonique RV série solide

Obtenez le meilleur prix

RV-E à flanc à roue planétaire à entraînement réducteur boîte de vitesses faible contre-réaction

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Résistant aux chocs et à la rigidité

Name: Roue cycloïdale à broches robot réducteur de vitesse RV Boîte de vitesses Aluminium acier
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - E
Availability: InStock

Le réducteur RV est composé d'une roue cycloïdale et d'un support planétaire.résistance aux chocs élevée, un couple élevé, une précision de positionnement élevée, une faible vibration et un rapport de réduction élevé.

Le réducteur RV a une bonne rigidité, une forte résistance aux chocs, une transmission lisse et une haute précision.le réducteur RV doit transmettre un couple importantLa conception utilise une structure de surposition relativement compliquée.et le processus de fabrication et le contrôle des coûts sont difficiles. Le réducteur RV n'a pas de composants de force élastiquement déformés à l'intérieur, de sorte qu'il peut résister à un certain couple.Il est facile de franchir la limite de force du roulement et de provoquer une usure anormale ou une rupture du roulementCe problème est plus évident lors d'un fonctionnement à grande vitesse, de sorte que le couple nominal du réducteur RV diminue significativement avec la vitesse d'entrée.

Principales caractéristiques

Réactions négatives inférieures à 1 arc.min.
Perte de mouvement inférieure à 1 arc.min.
Rameau principal interne

Spéditions

	Spécification	Le couple de sortie kgf-m (((Nm)
	20	17 ((167)
	40	42(412)
	80	80(784)
	110	110 ((1078)
	160	160 ((1568)
	320	Les États membres doivent:
	450	450 ((4410)

Tableau des paramètres de la série RV - E

Modèle	Rigidité de torsion	Dimension (en mm)		Le couple nominal (T0)	Vitesse de sortie nominale (N0)	Rigidité de torsion	Perte de mouvement		Réactions négatives	Le couple de flexion autorisé Nombre d'étoiles	Charge de poussée admissible (N)	Le poids (kg)
Modèle	Nm/arc.min.	a)	b	Le couple nominal (T0)	Vitesse de sortie nominale (N0)	Nm/arc.min.	arc.min	Détermination de la vitesse de rotation Nombre d'étoiles	Je vous en prie.	Le couple de flexion autorisé Nombre d'étoiles	Charge de poussée admissible (N)	Le poids (kg)
BX20E	372	20.1	113.3	167 Nm	15 tours/min	49	Max1	± 5.00	Max1	882	3920	4.7
BX40E	931	29.6	143.7	412 Nm		108		± 123		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
Le numéro de série	1470	32.2	176.6	1078Nm		294		±32.3		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E Le numéro de série BX320E3	4900	56.4	251.4	3136Nm		980		± 94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		± 132.0		8820	24500	66.4

Des images détaillées

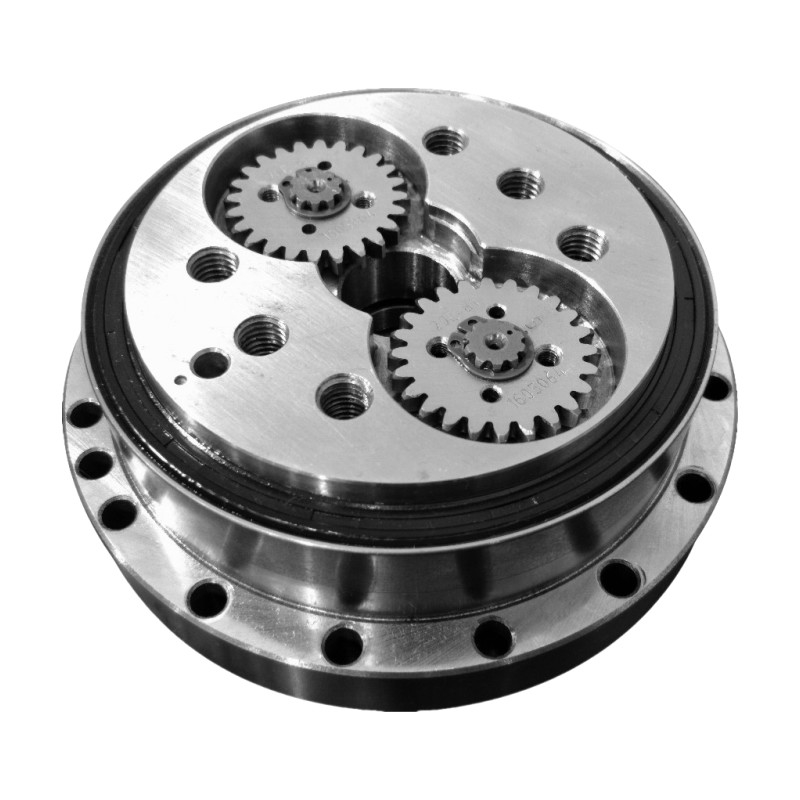

Roue cycloïdale à broches robot réducteur de vitesse RV Boîte de vitesses Aluminium acier 1

Caractéristiques clés du réducteur RV série E
Produit	Réducteur RV à puits solide
Matériel	Acier, aluminium
Ratio standard	de 57 à 160
Le couple de sortie	17 à 450 Nm
Rigidité de torsion	372 à 7448 Nm/arc.min.
Le couple nominal	167 à 4410 Nm
Réactions négatives	Max. 1 minute d'arc.
Le couple maximal admissible momentané	833 à 22050 Nm
Vitesse de sortie nominale	15 tours/min
Modèle	Le nombre total d'unités utilisées pour le contrôle des émissions de gaz à effet de serre doit être supérieur à:
Le poids	40,7 à 66,4 kg
Durée de conception	6 000 heures
Garantie	1 année

Application du projet

Appareils de conduite d'arbre de robot articulé vertical
SCARA, Choisir et placer
Indicateur de la tête de machine

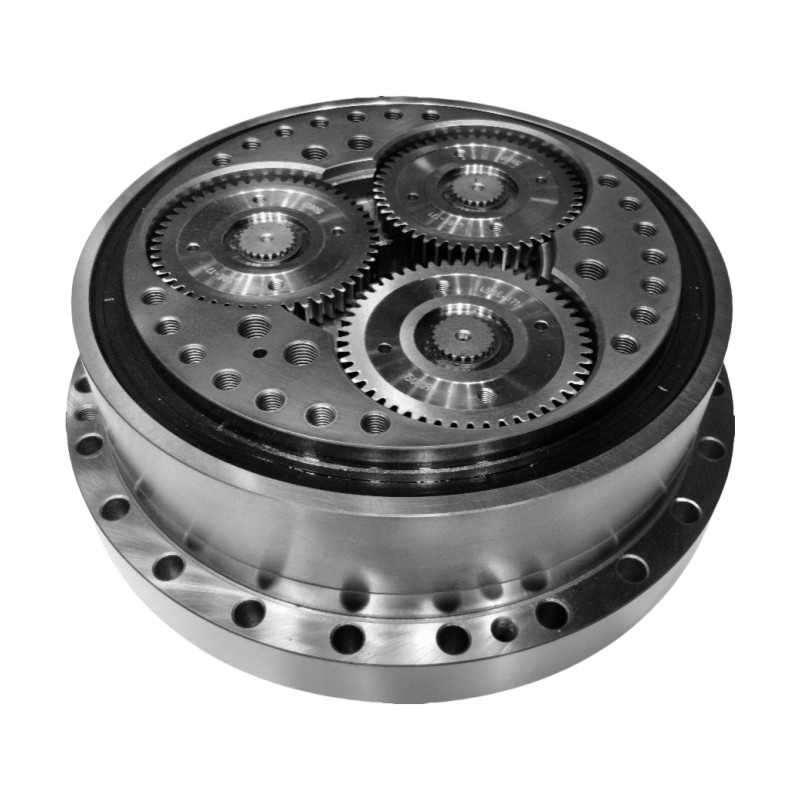

Roue cycloïdale à broches robot réducteur de vitesse RV Boîte de vitesses Aluminium acier 4
