Lieu d'origine:
Jiangsu, Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
RV - N

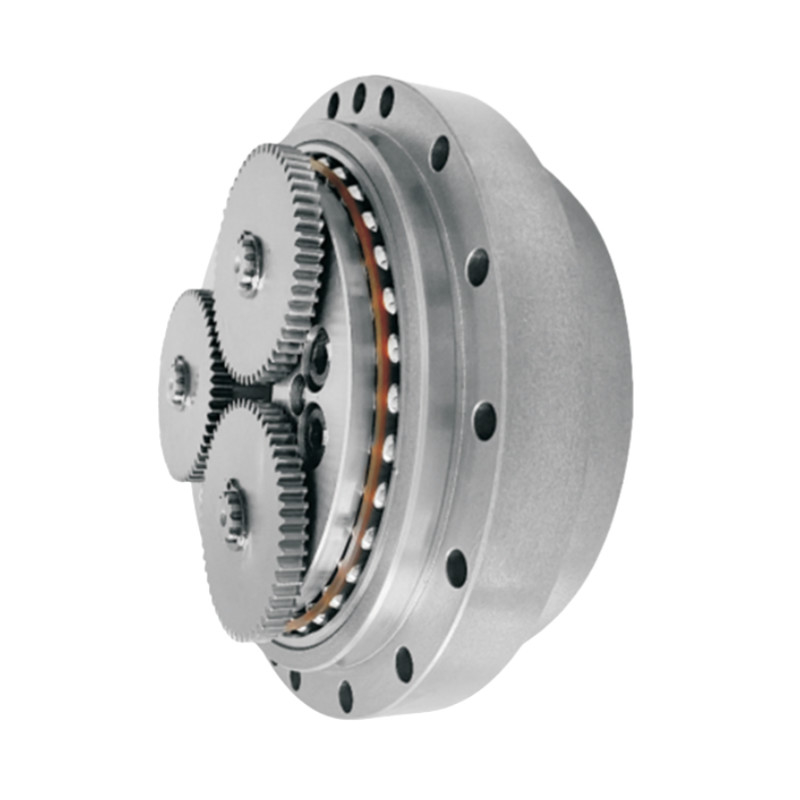

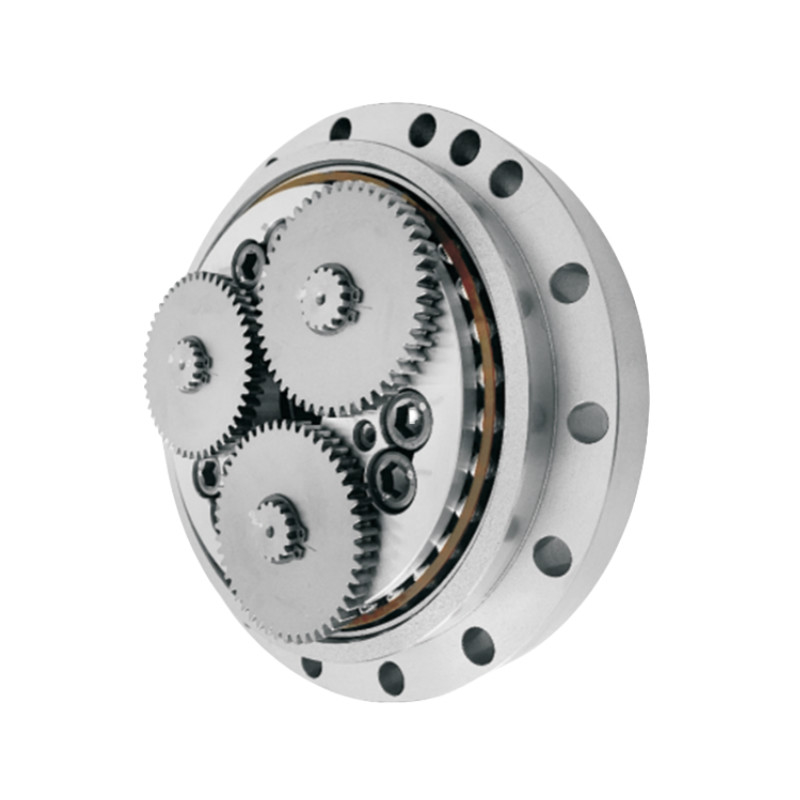

La boîte de vitesses de précision est un type de boîte de vitesses de précision conçue pour des applications nécessitant une capacité de couple, une précision et une durabilité élevées.
Les spécifications
Tableau des paramètres de la série RV-N
| Modèle | Ratio standard | Le couple nominal | Vitesse de sortie nominale | Durée de conception | Accélération admissible couple de décélération |
Maximum temporaire admissible le couple |
Réactions négatives | Perte de mouvement | Le couple de flexion autorisé | Maximum temporaire admissible couple de flexion |
Charge radiale admissible | Le poids. |
| Nombre d'étoiles | (rpm) | (h) | Nombre d'étoiles | Nombre d'étoiles | (Arc.min) | (Arc.min) | Nombre d'étoiles | Nombre d'étoiles | (N) | Pour les produits de base: | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
Attributs clés
| Caractéristiques clés des engrenages de réduction compacts de la série RV-N | |||
| Produit | Réducteur RV à puits creux | ||
|
Matériel
|
Acier, aluminium | ||
|
Rigidité de torsion
|
Pour les véhicules à moteur à commande électrique, le réglage de l'ampoule doit être effectué à l'aide d'un système de freinage. | ||
| Vitesse de sortie nominale | 15 tours/min | ||
|
Réactions négatives
|
Max. 1 minute d'arc. |
||
|
Le couple maximal admissible momentané
|
1225 à 24500 Nm | ||
|
Modèle
|
Le nombre de points de contrôle doit être supérieur ou égal à: |
||
|
Le poids
|
30,8 à 57,2 kg | ||
| Durée de conception | 6 000 heures | ||
| Application du projet | Robotique, usinage CNC, systèmes de fabrication automatisés | ||
| Caractéristique | Capacité de couple élevée, réaction minimale, performance durable | ||
| Garantie | 1 année | ||
Application du projet
