Réducteur de boîte de vitesses cycloïdale de haute précision RV

Boîte de vitesses cycloïdale compacte

Boîte de vitesses cycloïdale de petite taille RV

Boîte de vitesses à réducteur cycloïdal ODM

Lieu d'origine:

Jiangsu, Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

RV - F

Nous contacter

Demandez un devis

Réducteur de boîte de vitesses cycloïdale de haute précision RV

Détails du produit

Produit:

Réducteur RV de la série F

Matériel:

en acier, en aluminium

Vitesse de sortie:

15 tr/min

Le couple de sortie:

5390 à 6860 Nm

Le couple de flexion autorisé:

10780 à 15000 Nm

Perte de mouvement:

Max. 1 minute d'arc.

Puissance d'entrée:

11.3 à 14,4 kW

Réactions négatives:

Max. 1 minute d'arc.

Le couple maximal admissible momentané:

26950 à 34300 Nm

Modèle:

Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.

Couleur:

Les écailles

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Compact équipement robotique RV réducteur de vitesse Réaction minimale

Obtenez le meilleur prix

RV-C Réducteur de vitesse de robot à flanc à tête de roulement Arbre creux

Obtenez le meilleur prix

Réducteur d'engrenages à flèche à tête de roulement harmonique RV série solide

Obtenez le meilleur prix

RV-E à flanc à roue planétaire à entraînement réducteur boîte de vitesses faible contre-réaction

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Boîtes de vitesses RV série F de haute précision à couple élevé RV - Reducteur F

Name: Réducteur de boîte de vitesses cycloïdale de haute précision RV
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - F
Availability: InStock

Les boîtes de vitesses de la série RV-F sont généralement utilisées dans des applications industrielles nécessitant une grande précision, un couple élevé et une fiabilité.

La précision élevée, la conception compacte, la densité de couple élevée, le faible bruit, l'efficacité élevée et la fiabilité élevée permettent de répondre à la demande de systèmes de transmission de précision dans les équipements industriels.

Principales caractéristiques

Haute précision et densité de couple
Conception compacte et faible bruit
Efficacité élevée

Spéditions

Tableau des paramètres de la série RV - F

Vitesse de sortie ((r/min)		15		Rigidité de flexion (valeur de référence)	Le couple de flexion autorisé	Maximum temporaire admissible couple de flexion	Accélération admissible couple de décélération	Maximum temporaire admissible le couple	Erreur de transmission angulaire	Réactions négatives	Réaction des engins	Rigidité de torsion (valeur de référence)	Charge de poussée admissible


Modèle	Coefficient de réduction d'une seule unité réductrice	Le couple de sortie	Puissance d'entrée

		Nm ((kgf-m)	Le nombre de sièges	Nm/arc.min. (kgf-m/arc.min.)	Nm ((kgf-m)	Nm ((kgf-m)	Nm ((kgf-m)	Nm ((kgf-m)	Max.Arc.min. Je vous en prie.	Max.Arc.min. Je vous en prie.	Max.Arc.min. Je vous en prie.	Le système d'échantillonnage doit être conforme à l'annexe I, paragraphe 2, du règlement (UE) no 1025/2013.	N (kgf)
BX550F	40	5390	11.3	9100 Le secteur privé	10780 Les produits de base	21560 (2200)	13475 Les États membres	26950 2750	1	1	1	1666 (170)	31360 (3200)


BX700F	200.33	6860	14.4	12700 (pour les personnes âgées)	15000 (1530)	30000 (3061)	17150 (1750)	34300 (3500)	1	1	1	2120 216)	44000 - Pour les autres:

	250.6

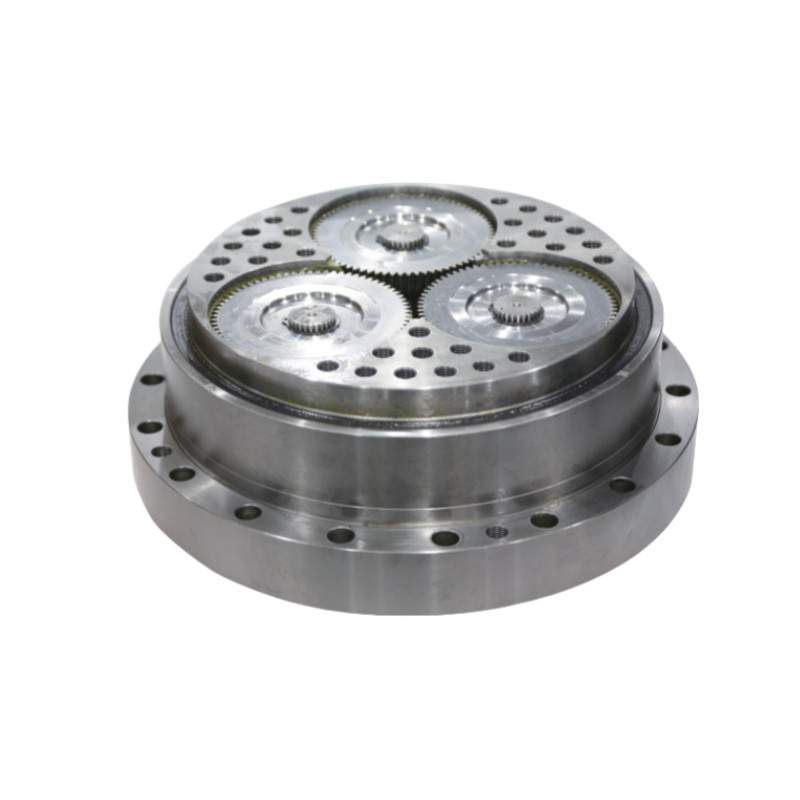

Réducteur de boîte de vitesses cycloïdale de haute précision RV 0

Caractéristiques clés du réducteur RV de la série F
Produit	Réducteur RV de haute précision
Matériel	Acier, aluminium
Le couple de sortie	5390 à 6860 Nm
Vitesse de sortie	15 tours/min
Réactions négatives	Max. 1 minute d'arc.
Le couple maximal admissible momentané	26950 à 34300 Nm
Perte de mouvement	Max. 1 minute d'arc.
Modèle	Le nombre de points de contact est le nombre de points de contact.
Couleur	Les écailles
Garantie	1 année

Application du projet

Outil de machine à tâches multiples
Machine-outil CNC
Centres d'usinage à double colonne
Machines et appareils pour l'emballage

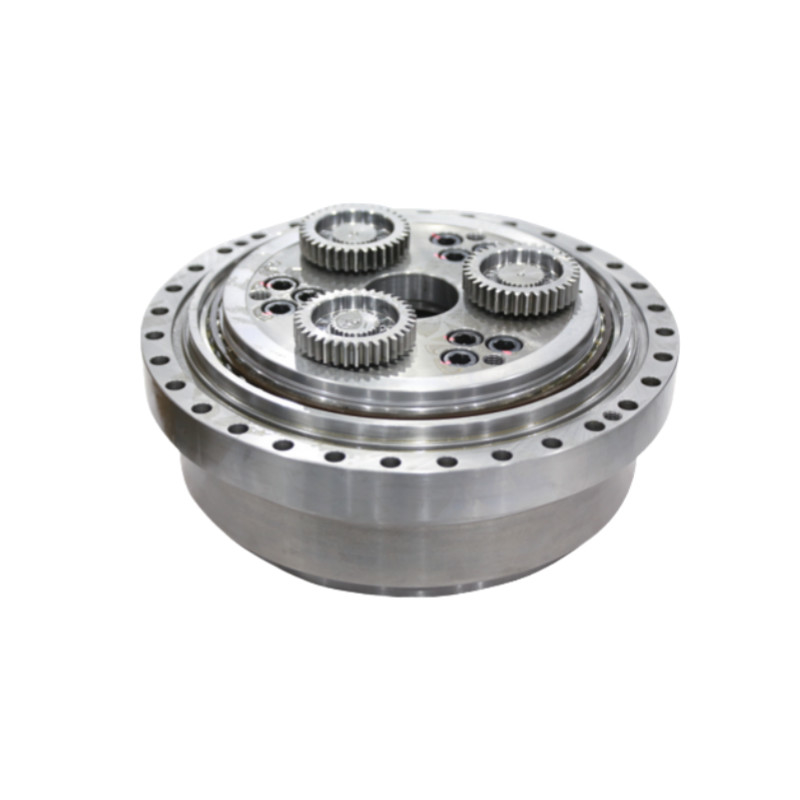

Réducteur de boîte de vitesses cycloïdale de haute précision RV 2
