Description du produit

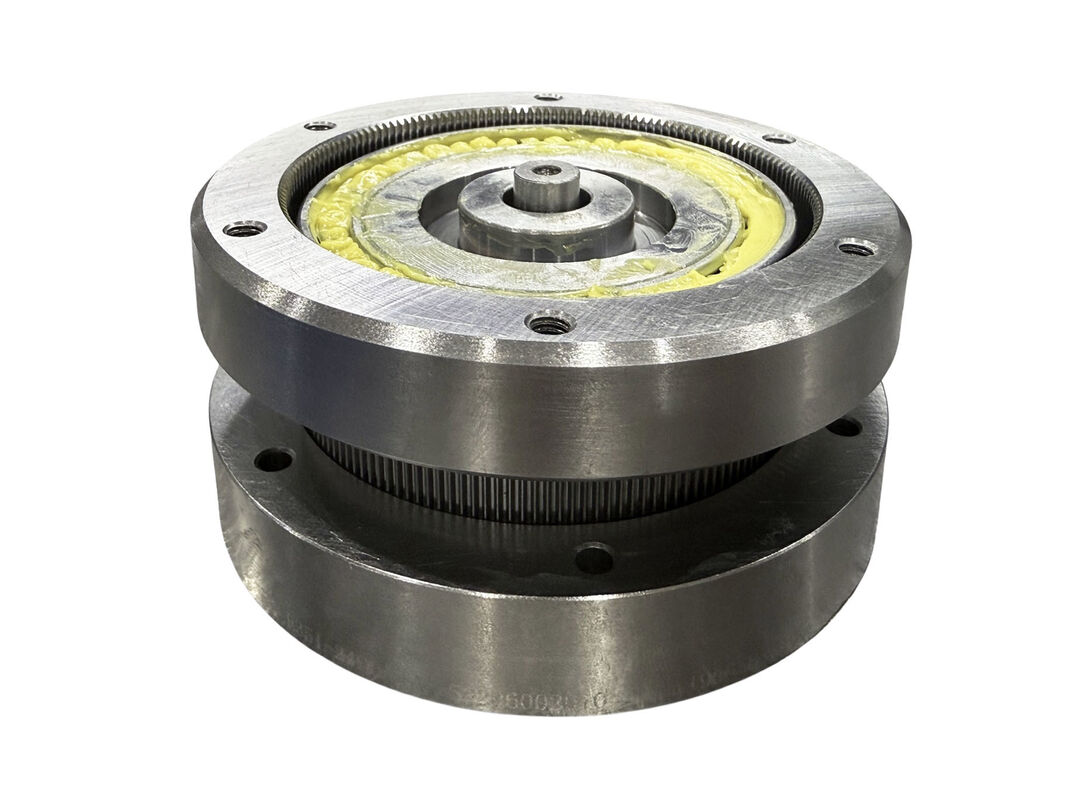

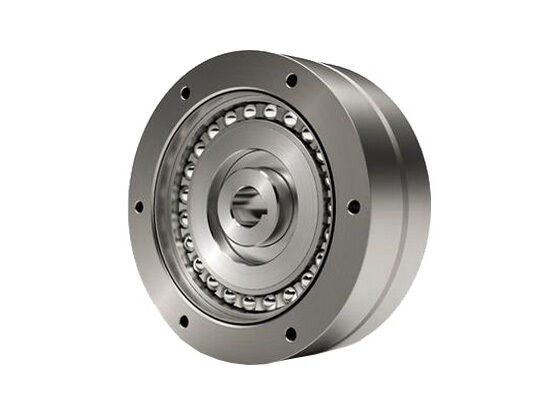

Description de la boîte de vitesses à entraînement harmonique HONPINE FDS

La série FDS des engrenages différentiels est divisée en type combiné et en type composant.Le type combiné vise à intégrer le mécanisme différentiel dans une seule unité pour un assemblage facile dans les équipements, et son boîtier permet le montage direct des engrenages de transmission, des poulies, etc. Le type de composant a une conception plate et mince,permettre aux clients de concevoir leur propre boîtier d'encapsulation et d'optimiser l'espace des appareils en fonction de leurs exigences structurelles.
Utilisant le principe de fonctionnement unique de Harmonic Drive, il s'agit d'un différentiel ultra-compact capable d'effectuer des réglages de phase et de chronométrage pendant le fonctionnement.
Le type combiné de la série FDS partage les mêmes quatre composants de base que le type de composant pancake,sauf que le type combiné comprend des brides d'étanchéité avant et arrière supplémentaires et des roulements de supportLa série FDS fonctionne selon le même principe de fonctionnement que la série FSG de type tasse.et les roulements du générateur d'ondes sont disposés en deux rangées, avec la largeur de la dent de la spline circulaire et de la flexspline augmentée pour gérer une plus grande capacité de couple.le type pancake intègre une spline circulaire supplémentaire avec le même nombre de dents que la flexspline pour le raccordement à l'arbre de sortie.

Spécification de la boîte de vitesses à entraînement harmonique HONPINE FDS

Modèle	Réduction ratio	couple nominal à entrée 2000 r/min		Le couple maximal à démarrage/arrêt		Le maximum autorisé. valeur de l'ave.load le couple		Immédiatement le maximum autorisé. le couple		Le maximum autorisé. rotation de l'entrée vitesse ((r/min)	Laissez-moi vous dire. rotation de l'entrée vitesse ((r/min)	Le poids
Modèle	Réduction ratio	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	Lubrifiant à base de graisse	Lubrifiant à base de graisse	en kg
Le numéro d'immatriculation du véhicule	50	4.4	0.45	5.4	0.55	5.4	0.55	13.7	1.4	3600	2500	0.2
Le numéro de série FDS-14-88-CJ	88	5.9	0.6	9.8	1	9.8	1	19.6	2	3600	2500	0.2
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.	100	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.	110	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
Le numéro de série FDS-17-50-CJ	50	15	1.6	20	2.1	20	2.1	41	4.2	3600	2500	0.4
Le numéro de série FDS-17-80-CJ	80	20	2.1	25	2.5	24	2.5	45	4.6	3600	2500	0.4
Le numéro d'immatriculation du véhicule est le FDS-17-100-CJ	100	24	2.5	33	3.4	26	2.7	56	5.8	3600	2500	0.4
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.	120	24	2.5	40	4.1	26	2.7	60	6.2	3600	2500	0.4
Le numéro de série FDS-20-50.	50	25	2.5	34	3.5	34	3.5	69	7	3600	2500	0.6
Le numéro de série FDS-20-80-CJ	80	34	3.5	41	4.2	41	4.2	72	7.3	3600	2500	0.6
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.	100	40	4.1	53	5.4	49	5	94	9.6	3600	2500	0.6
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.	128	40	4.1	67	6.8	49	5	102	10.4	3600	2500	0.6
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.	160	40	4.1	77	7.9	49	5	86	8.8	3600	2500	0.6
Le numéro d'immatriculation du véhicule	50	39	4	55	5.6	55	5.6	108	11	3600	2500	1
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.	80	56	5.7	69	7.0	69	7	122	12.4	3600	2500	1
Le dépôt de la demande est effectué à l'adresse suivante:	100	67	6.8	91	9.3	91	9.3	160	16.3	3600	2500	1
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.	120	67	6.8	108	11	108	11	190	19.4	3600	2500	1
Le numéro de série FDS-25-160	160	67	6.8	135	13.8	108	11	172	17.6	3600	2500	1
Le numéro de série FDS-25-200-CJ	200	67	6.8	147	15	108	11	172	17.6	3600	2500	1
Le numéro de série FDS-32-50-CJ	50	76	7.8	108	11	108	11	216	22	3600	2300	2
Le numéro de série FDS-32-78-CJ	78	108	11	137	14	137	14	245	25	3600	2300	2
Le numéro de série FDS-32-100-CJ	100	137	14	176	18	176	18	323	33	3600	2300	2
Le numéro de série FDS-32-131-CJ	131	137	14	255	26	216	22	451	46	3600	2300	2
Le numéro d'immatriculation du véhicule	157	137	14	294	30	216	22	500	51	3600	2300	2
Le numéro de série FDS-32-200-CJ	200	137	14	314	32	216	22	372	38	3600	2300	2
Le numéro de série FDS-32-260-CJ	260	137	14	314	32	216	22	372	38	3600	2300	2
Le numéro de série FDS-40-50.	50	137	14	196	20	196	20	353	36	3300	2000	3.6
Le numéro de série FDS-40-80.	80	196	20	245	25	245	25	431	44	3300	2000	3.6
Le numéro d'immatriculation du véhicule	100	255	26	314	32	314	32	549	56	3300	2000	3.6
Le numéro de série FDS-40-128	128	294	30	392	40	392	40	686	70	3300	2000	3.6
Le numéro de série FDS-40-160	160	294	30	461	47	451	46	813	83	3300	2000	3.6
Le numéro de série FDS-40-200-CJ	200	294	30	529	54	451	46	745	76	3300	2000	3.6
Le numéro de série FDS-40-258-CJ	258	294	30	627	64	451	46	745	76	3300	2000	3.6
Le numéro de série FDS-50-80-CJ	80	363	37	441	45	441	45	784	80	3000	1700	7.2
Le numéro de série FDS-50-100-CJ	100	470	48	578	59	578	59	1019	104	3000	1700	7.2
Le numéro de série de l'appareil	120	559	57	696	71	696	71	1225	125	3000	1700	7.2
Le numéro de série FDS-50-160	160	559	57	833	85	833	85	1470	150	3000	1700	7.2
Le numéro de série FDS-50-200	200	559	57	960	98	843	86	1411	144	3000	1700	7.2
Le numéro d'immatriculation du véhicule	242	559	57	1176	120	843	86	1411	144	3000	1700	7.2
Le numéro d'immatriculation du véhicule est le FDS-65-78-CJ	78	745	76	921	94	921	94	1617	165	2200	1400	14
Le numéro d'immatriculation du véhicule est le FDS-65-104-CJ	104	1070	109	1340	137	1340	137	2360	241	2200	1400	14
Le numéro de série FDS-65-132-CJ	132	1070	109	1650	168	1570	160	2890	295	2200	1400	14
Le numéro de série FDS-65-158-CJ	158	1070	109	1970	201	1570	160	3450	352	2200	1400	14
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.	208	1070	109	2180	222	1570	160	2590	264	2200	1400	14
Le numéro de série FDS-65-260-CJ	260	1070	109	2200	224	1570	160	2590	264	2200	1400	14
Le numéro de série FDS-80-80.	80	1320	135	1640	167	1640	167	2870	293	2000	1200	26
Le numéro de série FDS-80-96-CJ	96	1660	169	2050	209	2050	209	3590	366	2000	1200	26
Le numéro de série FDS-80.	128	2300	235	2820	288	2830	289	4960	506	2000	1200	26
Le numéro de série de l'appareil	160	2350	240	3380	345	3130	319	5940	606	2000	1200	26
Le numéro d'immatriculation du véhicule	194	2350	240	4300	439	3130	319	6900	704	2000	1200	26
Le numéro de série FDS-80-258-CJ	258	2350	240	4350	444	3130	319	5170	528	2000	1200	26
Le numéro de série de l'appareil	320	2350	240	4350	444	3130	319	5170	528	2000	1200	26
