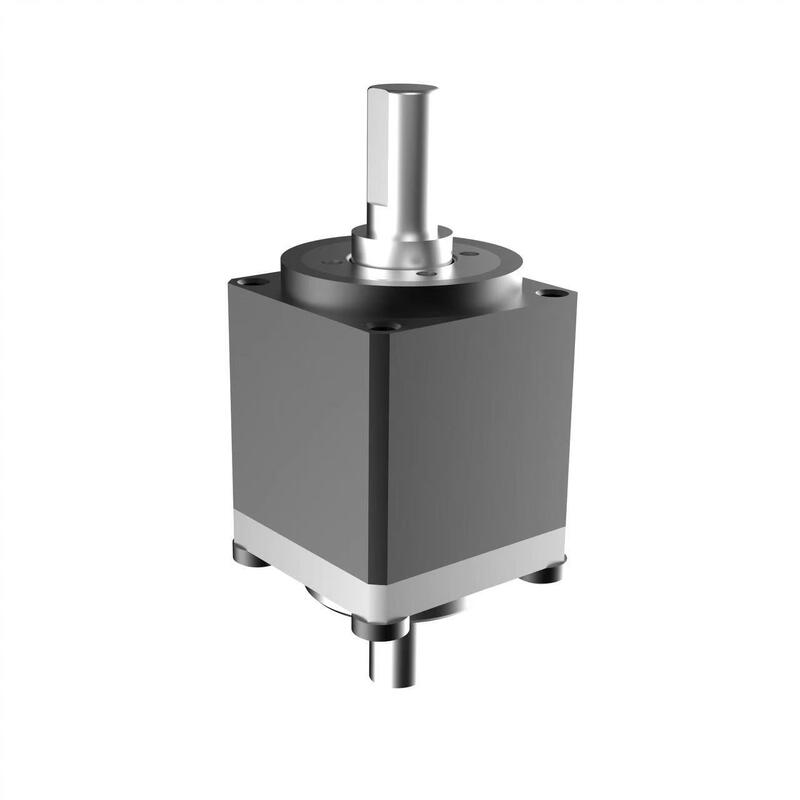

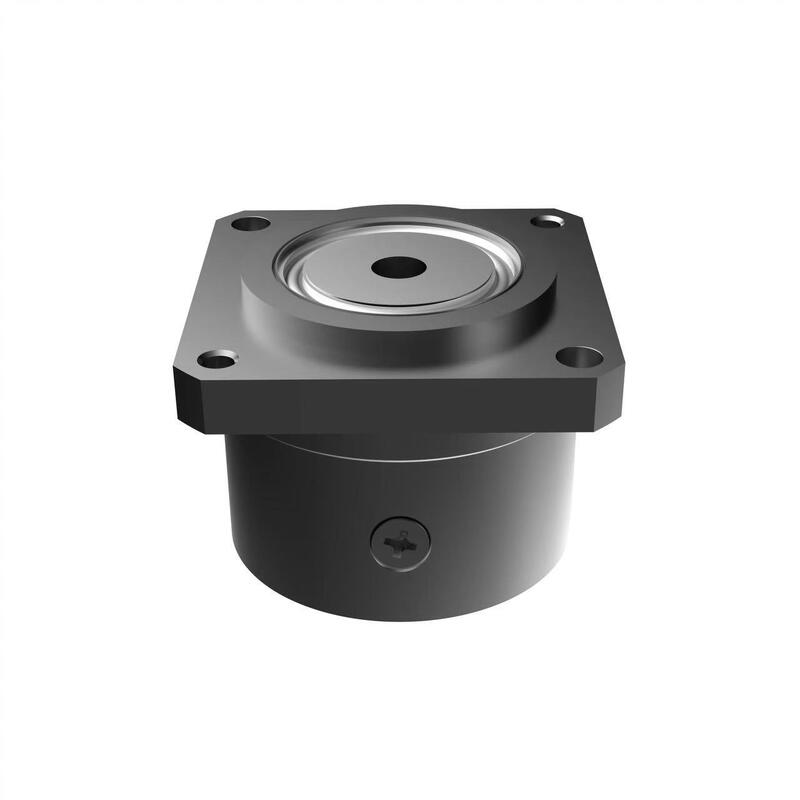

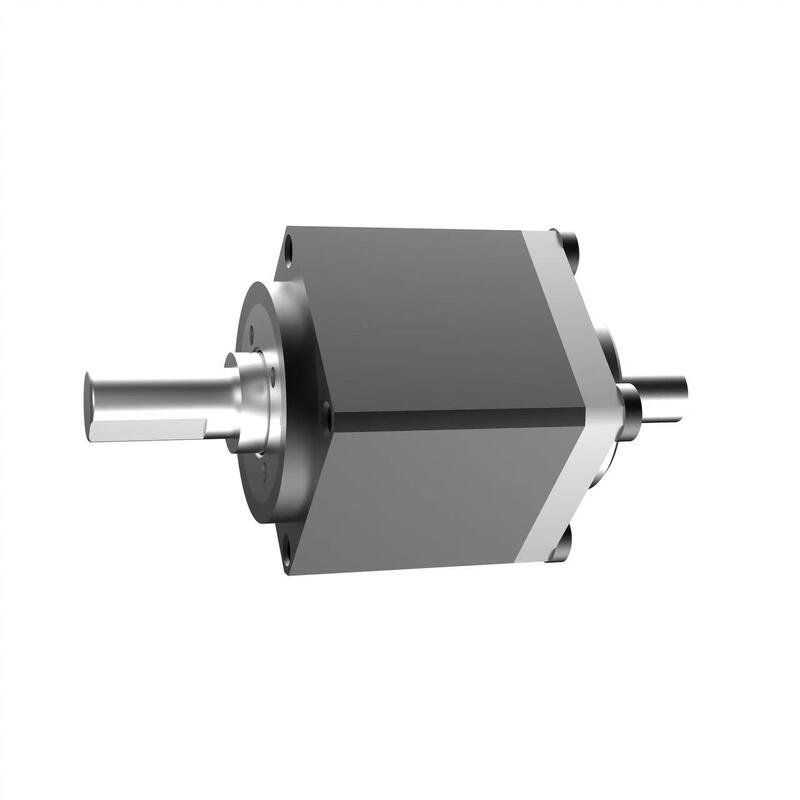

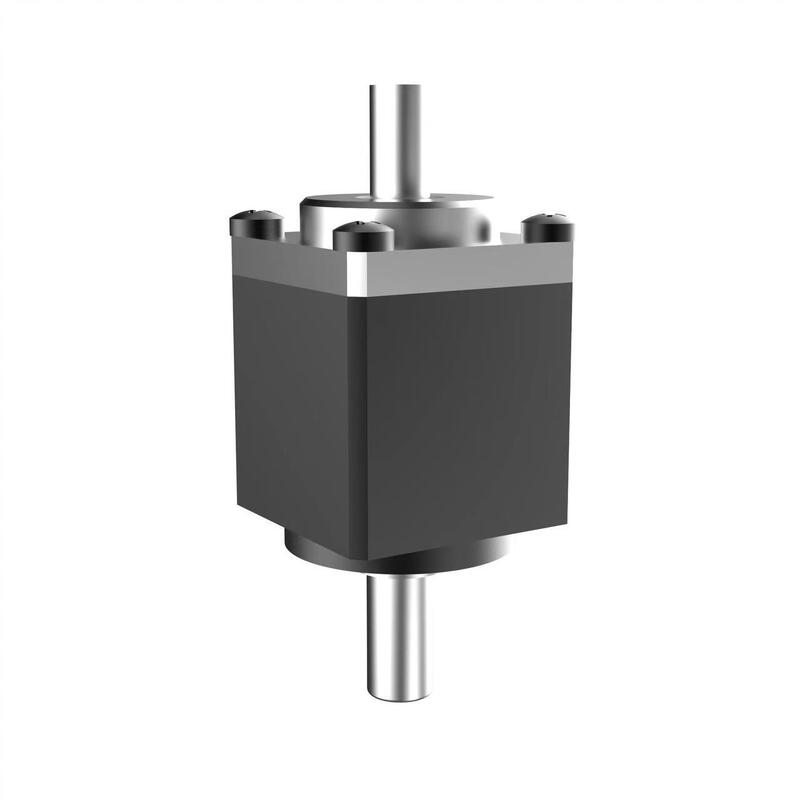

Type de moteur monté directement Mini boîte de vitesses à entraînement harmonique

Détails du produit

Rapport de vitesse:

30,50,80,100

Conditions de paiement et d'expédition

Quantité de commande min

Détails d'emballage

carton à mousse

Conditions de paiement

T/T

Capacité d'approvisionnement

2000000

Produits connexes

Boîte de vitesses à entraînement harmonique

Obtenez le meilleur prix

Type de moteur monté directement Mini boîte de vitesses à entraînement harmonique

Obtenez le meilleur prix

Vidéo

Réducteur d'ondes de contrainte à entraînement harmonique ultra-plat de haute précision pour robot

Obtenez le meilleur prix

Vidéo

Boîte de vitesses à entraînement harmonique à contre-courant ultra-plat zéro pour robots industriels

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Description du mini réducteur harmonique CSF

La série CSF-mini de mini réducteurs harmoniques est développée pour les applications ayant des exigences spécifiques en matière de volume et de poids, utilisant une spline flexible de type coupelle. Cette série propose exclusivement des produits modulaires pré-assemblés pour une utilisation immédiate. Le roulement principal utilise des roulements à billes à quatre points de contact compacts pour supporter directement les charges externes. La série CSF-mini comprend deux types : le type à montage moteur (2XH) et le type à entrée arbre (1U) qui prend en charge des formes d'entrée telles que les courroies, les engrenages et les accouplements. Sélectionnez le modèle le plus adapté en fonction de vos exigences de conception mécanique.

Caractéristiques du mini réducteur harmonique CSF

● Taille compacte et conception légère

● Structure compacte et rationalisée

● Excellente précision de rotation et précision de positionnement

● Configuration coaxiale de l'entrée et de la sortie

Spécifications du mini réducteur harmonique HONPINE CSF

Modèle		Rapport de réduction	Couple nominal à l'entrée 2000 tr/min [N.m]	Couple de pointe admissible lors du démarrage et de l'arrêt [N.m]	Valeur maximale admissible du couple de charge moyen [N.m]	Couple instantané maximal admissible [N.m]	Vitesse d'entrée maximale admissible [tr/min]	Vitesse d'entrée moyenne admissible [tr/min]	Jeu angulaire de l'engrenage (arcsec)	1/4GD [kgcm2]	Masse (kg)
CSF Série	03	30	0.06	0.13	0.1	0.22	10000	6500	≤20	5.3x10-7	0.017
	03	50	0.11	0.21	0.13	0.41	10000	6500	≤20	5.3x10-7	0.017
	05	30	0.25	0.5	0.38	0.9	10000	6500	≤20	2.5x10-4	0.039
		50	0.4	0.9	0.53	1.8			≤20
		80	0.52	1.35	0.84	2.5			≤10
	08	30	0.9	1.8	1.4	3.3	8500	3500	≤20	3.2x10-3	0.106
		50	1.8	3.3	2.3	6.6			≤20
		80	2.2	4.3	2.9	8			≤10
		100	2.4	4.8	3.3	9			≤10
	11	30	2.1	4.1	3.1	8.2	8500	3500	≤20	1.4x10-2	0.2
		50	3.5	8.3	5.5	17			≤20
		80	4.5	10.2	8.5	22			≤10
		100	5	11	8.9	25			≤10
