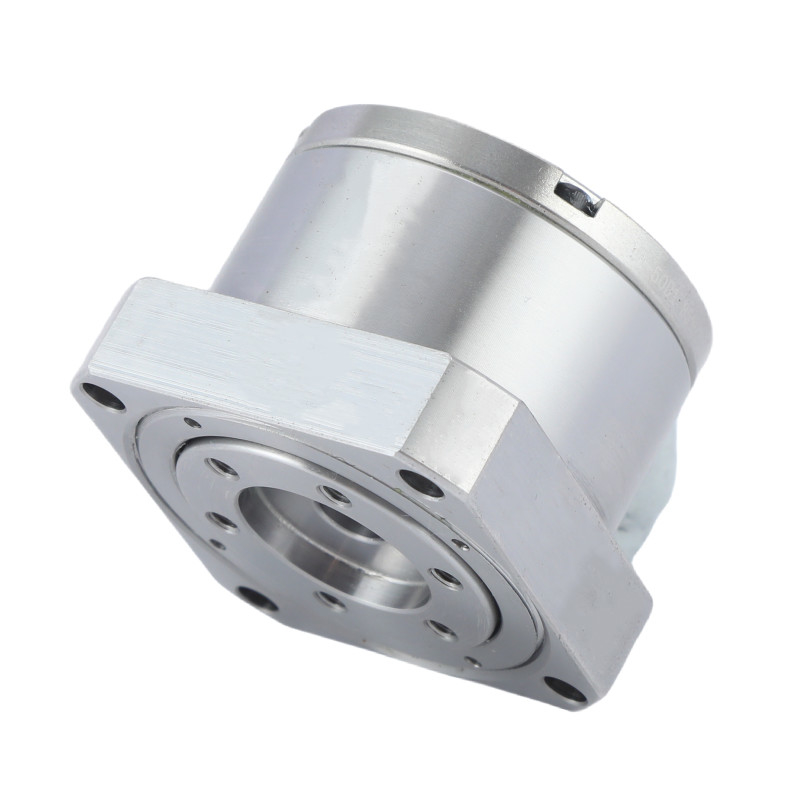

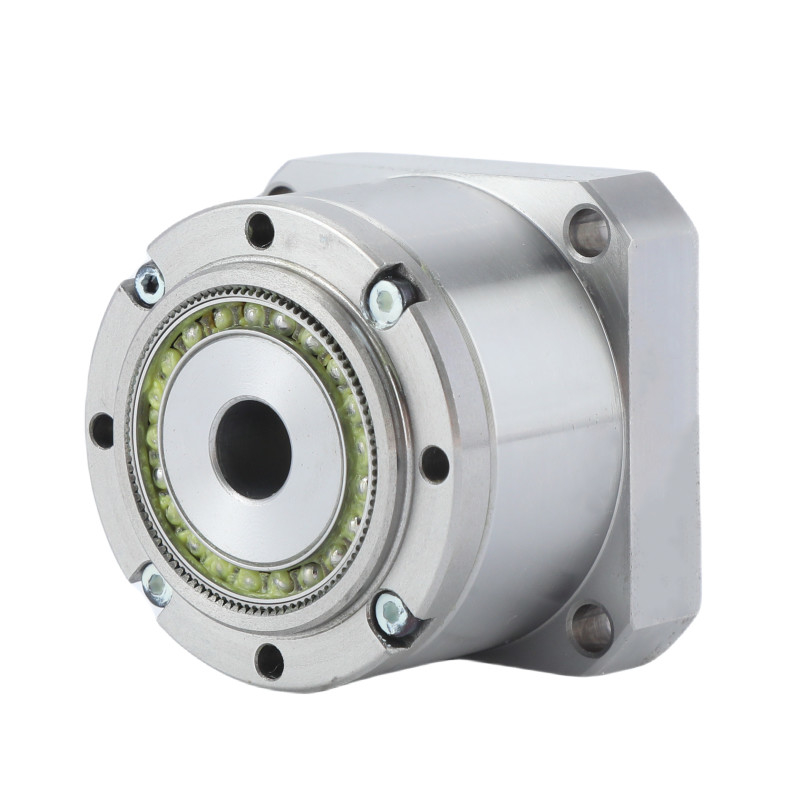

Boîte de vitesses à entraînement harmonique miniature à faible contre-réaction
Description du produit
Les engrenages à ondes de contrainte (également appelés engrenages à entraînement harmonique) sont un type de système d'engrenages mécaniques qui utilise une rampe flexible avec des dents externes.qui est déformé par une boucle elliptique tournante pour s'engager avec les dents de vitesses internes d'une spline externe.
Les engrenages à ondes de contrainte présentent certains avantages par rapport aux engrenages traditionnels tels que les engrenages hélicoïdaux ou planétaires, notamment:
Tableau des paramètres nominaux de l'entraînement harmonique miniature
| Modèle | Taux de réduction | Le couple nominal à 2000 r/min d'entrée | Le couple maximal autorisé au démarrage et à l'arrêt | Valeur maximale admissible pour le couple de charge moyen | Le couple instantané maximal autorisé | Vitesse de rotation maximale admissible Je ne sais pas. |
Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas. |
Réactions négatives | Le poids | Durée de conception | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | R/min | R/min | Arc sec | en kg | Une heure | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| Caractéristiques clés du réducteur miniature de tension de la série LS et LH | |||
| Produit | Réducteur d' ondes de contrainte miniature | ||
|
Matériel
|
Acier, aluminium, polyuréthane, roulements et joints, lubrifiants | ||
|
Taux de réduction
|
50, 80, 100 | ||
|
Réactions négatives
|
Moins de 30 secondes d'arc | ||
|
Vitesse d'entrée moyenne
|
3500 tours/min | ||
|
Vitesse maximale d'entrée
|
8500 tours/min | ||
|
La vie conçue
|
10000 heures | ||
|
Modèle
|
8, 11 | ||
|
Le poids
|
00,06 à 0,27 kg | ||
| Garantie | 1 année | ||
Application du projet
| |
|
|
|
| Dispositifs médicaux | Robots humainoïdes | Aérospatiale | Machines à commande numérique numérique |
Notre usine
Questions fréquentes
1Qu'est-ce qu'une boîte à entraînement harmonique?
Une boîte de vitesses harmonique est un type de système d'engrenages qui produit des rapports de réduction élevés dans une taille compacte.Il utilise la mécanique d'un élément de déformation flexible pour transmettre le mouvement et d'atteindre une haute précision et le couple.
2Comment fonctionne une boîte de vitesses à entraînement harmonique?
Une boîte de vitesses harmonique fonctionne en utilisant une spline circulaire, une flexspline et un générateur d'ondes.qui s'engage ensuite avec les dents de la spline circulaire à deux points, offrant un taux de réduction élevé grâce à la différence de nombre de dents entre les éléments engagés.
3Un moteur harmonique peut-il être retourné en arrière?
C'est ce qui se passe dans chaque cycle robot typique, des centaines de fois par jour, chaque fois que l'axe est en mouvement et ralentit rapidement.l'inertie de charge du côté de sortie du train entraîne le train en arrière (d'une manière contrôlée, déterminée par le moteur et le contrôleur).
4Qu'est-ce qu'un moteur harmonique fait?
Les entraînements homorniques sont utilisés pour augmenter le couple de sortie dans les engrenages utilisés dans le fraisage, dans la fabrication et dans les machines qui utilisent des bras robotiques.
Nous pouvons personnaliser un entraînement harmonique en fonction des exigences et des dessins spécifiques du client.
6Quel est le plus grand avantage de vos produits?
Nous pouvons fournir une série complète de produits, et la qualité de notre entraînement harmonique est stable.
