Lieu d'origine:
Jiangsu, Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
Le numéro LSN-25-XX-U-I
Principales caractéristiques
• 1,46 kg
• Haute précision et répétabilité
• Mouvement lisse et faible bruit
• Durabilité et longue durée de vie
• Coefficients de réduction: 50:1, 80:1, 100:1, 120:1
Spéditions
Tableau des paramètres nominaux de la série LSN-25-XX-U-I
|
Modèle
|
Taux de réduction | Le couple nominal à 2000 r/min d'entrée | Le couple maximal autorisé au démarrage et à l'arrêt | Valeur maximale admissible pour le couple de charge moyen | Le couple instantané maximal autorisé | Vitesse de rotation maximale admissible | Vitesse de rotation moyenne admissible à l'entrée | Réactions négatives | Le poids | Durée de conception | ||||
| Graisse | Graisse | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | R/min | R/min | Arc sec | en kg | Une heure | ||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤ 20 | Nom de l'établissement:1.14 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||

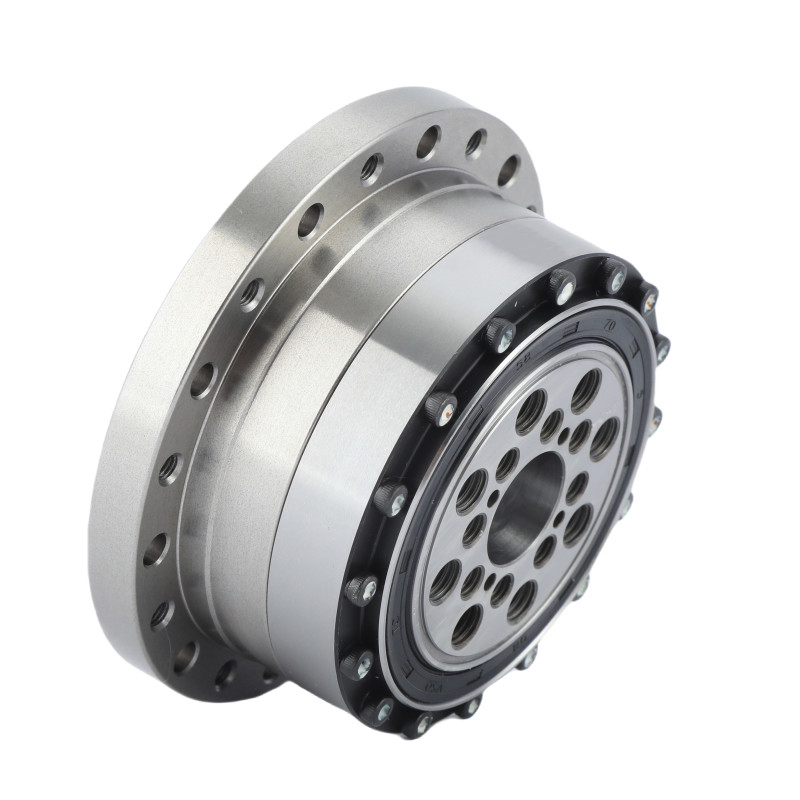

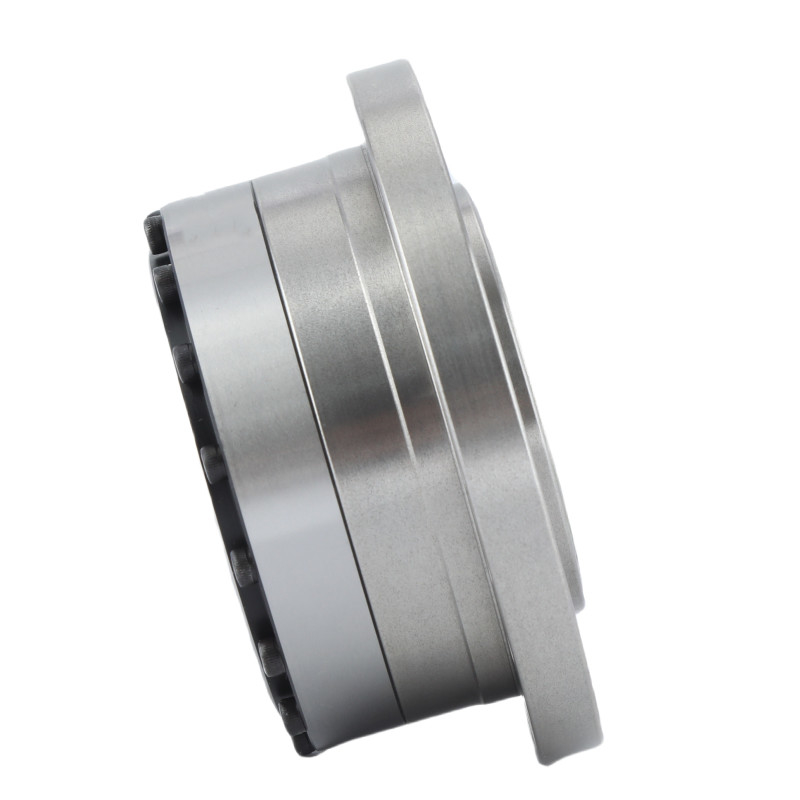

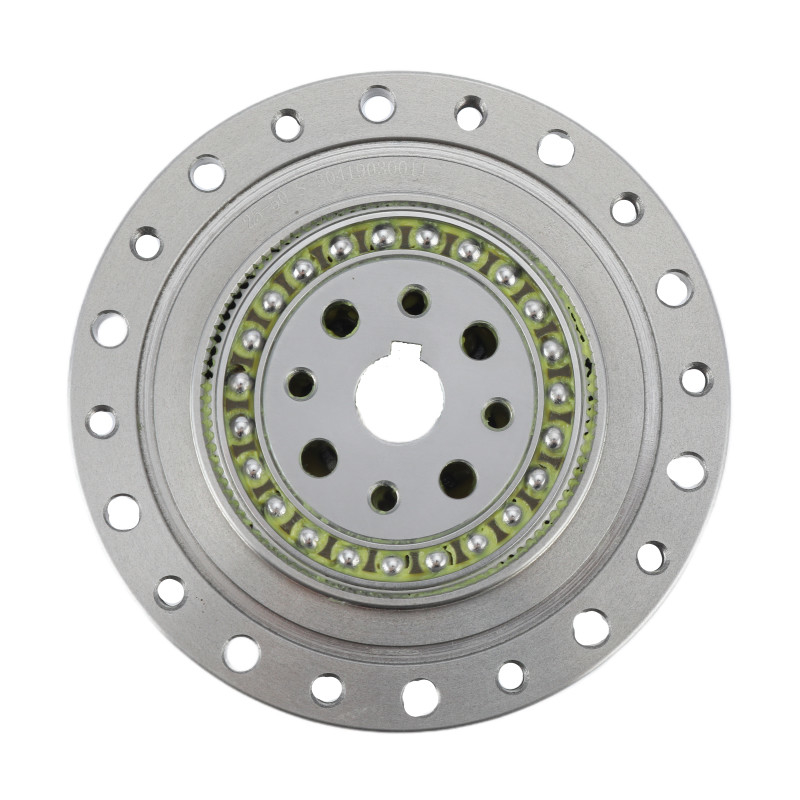

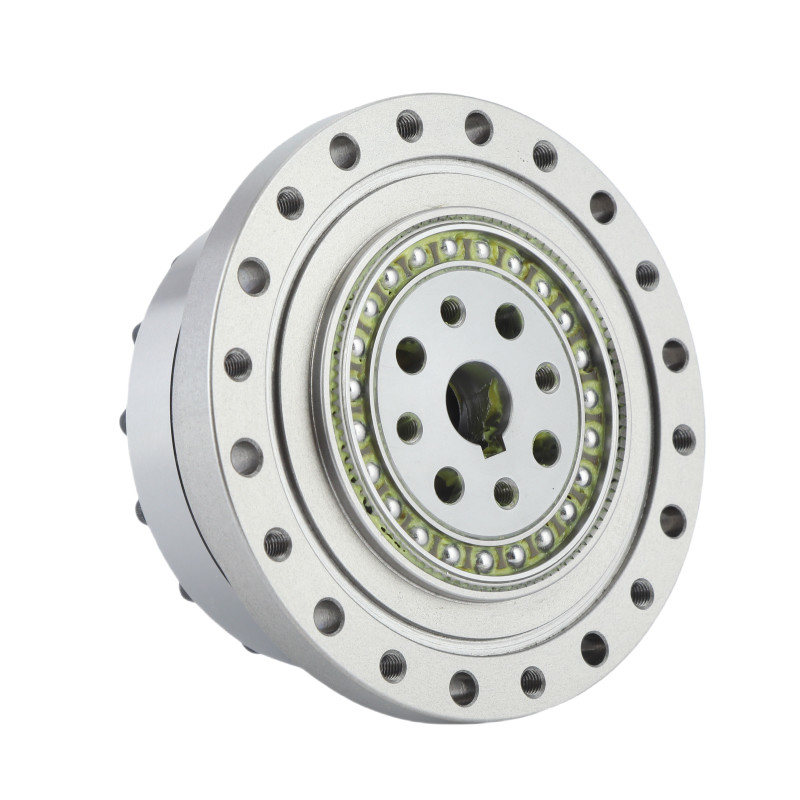

| Attributs clés du réducteur d'ondes de contrainte LSN-25-XX-U-I | |||
| Produit | Réducteur d'onde de contrainte modèle 25 | ||
|
Matériel
|
Acier, aluminium, polyuréthane, roulements et joints, lubrifiants | ||
|
Taux de réduction
|
50:1, 80:1, 100:1, 120:1 | ||
|
Réactions négatives
|
Moins de 20 secondes d'arc | ||
|
Vitesse d'entrée moyenne
|
3500 tours/min | ||
|
Vitesse maximale d'entrée
|
5600 tours/min | ||
|
La vie conçue
|
15000 heures | ||
|
Modèle
|
25 | ||
|
Le poids
|
10,14 kg | ||
| Garantie | 1 année | ||
| Application du projet | Machines à papier, énergie, aérospatiale, robots | ||
Télécharger des dessins PDF
