Le moteur harmonique à contre-réaction ultra-plate zéro
Description du produit

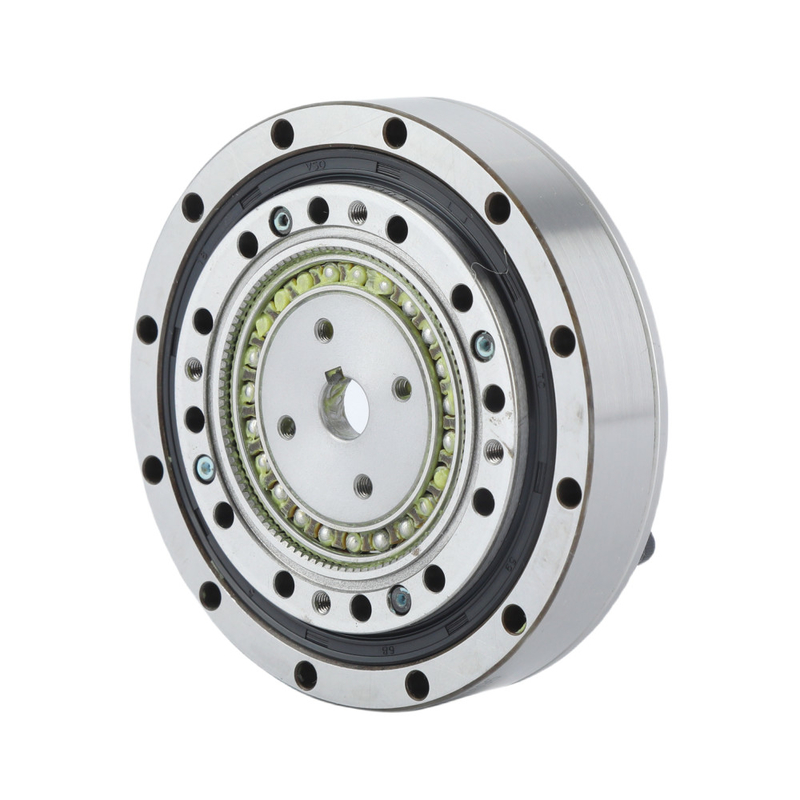

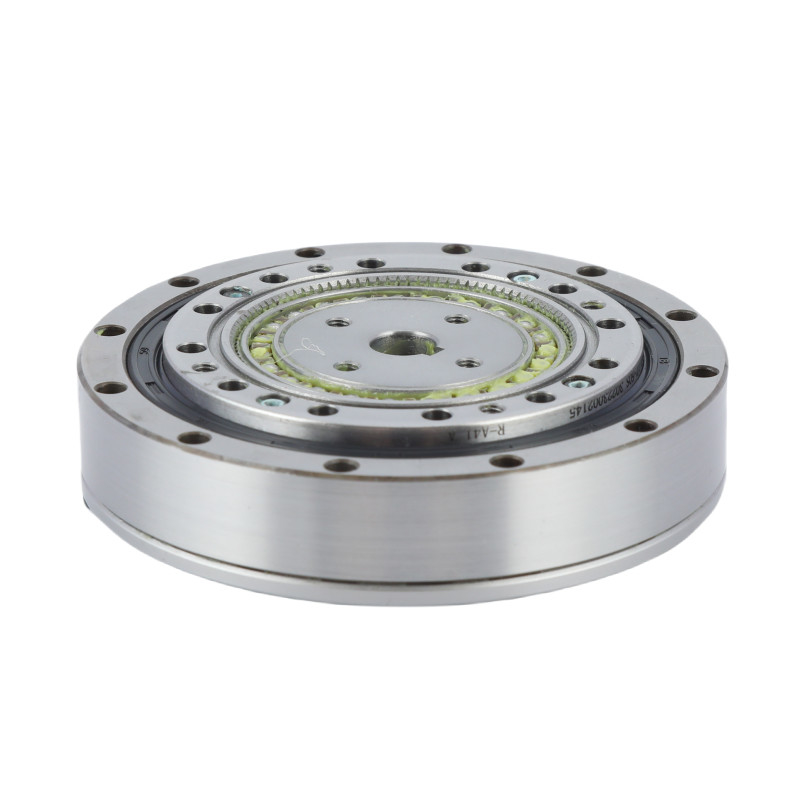

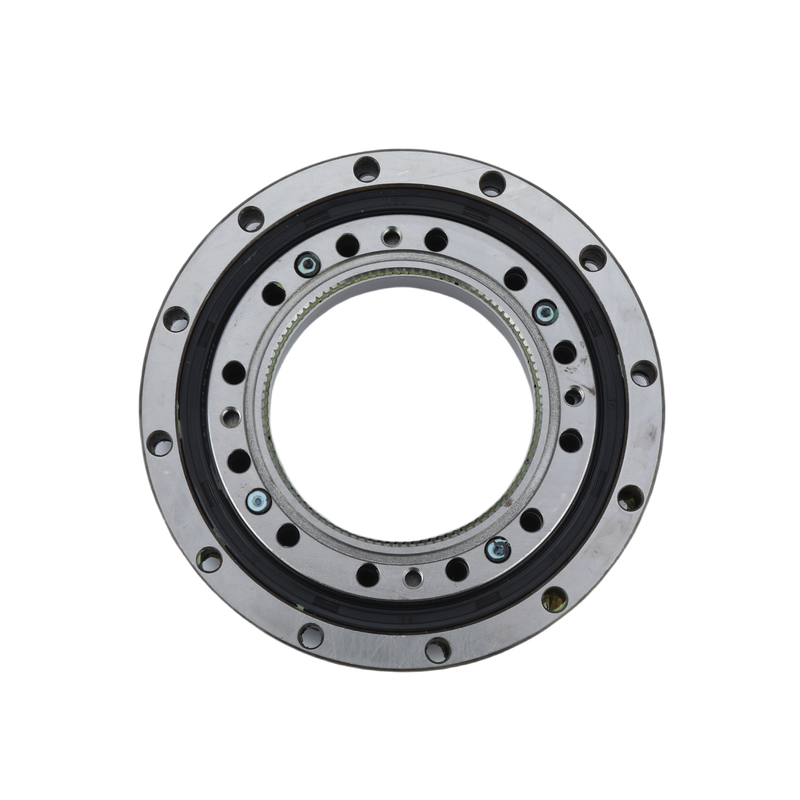

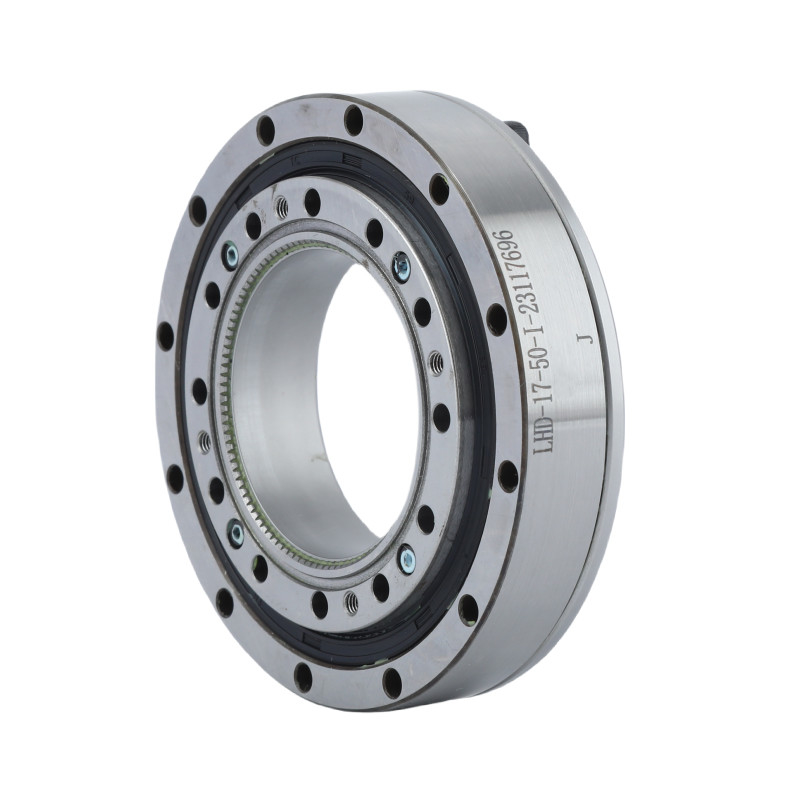

L'entraînement harmonique de la série LHD-I est constitué des engrenages à ondes de déformation ultra-plates à haute capacité de couple.
Les entraînements harmoniques de la série LHD - I sont conçus avec une disposition compacte et simple pour une intégration facile, contribuent à offrir une faible empreinte et un poids réduit pour les applications à espace restreint.
Ces réducteurs d'engrenages harmoniques ultra-plates sont très adaptés à l'utilisation comme joints d'extrémité de robot et réducteurs de fin de client.
Ces nouveaux engrenages à couple élevé et à contre-courant nul ont une configuration ultra-plate et disposent d'un grand roulement à rouleaux croisés à haute rigidité de moment.
Principales caractéristiques
- Structure ultra-plate
- Conception compacte et simple
- Petite taille et poids léger
- Capacité de couple élevée et rigidité élevée
- Entrée et sortie coaxiale
Tableau des paramètres nominaux de la série LHD
| Modèle |
Taux de réduction |
Le couple nominal à 2000 r/min d'entrée |
Le couple maximal autorisé au démarrage et à l'arrêt |
Valeur maximale admissible pour le couple de charge moyen |
Le couple instantané maximal autorisé |
Vitesse de rotation maximale admissible à l'entrée (grease) |
Vitesse de rotation moyenne admissible à l'entrée (grasseur) |
Réactions négatives |
Le poids |
Durée de conception |
| Nm |
Nm |
Nm |
Nm |
R/min |
R/min |
Arc sec |
Poids de la pâte |
Une heure |
| 14 |
50 |
3.7 |
12 |
4.8 |
23 |
8500 |
3500 |
≤ 20 |
0.34 |
9000 |
| 80 |
5.4 |
16 |
7.7 |
35 |
10000 |
| 100 |
5.4 |
19 |
7.7 |
35 |
10000 |
| 17 |
50 |
11 |
23 |
18 |
48 |
7300 |
3500 |
≤ 20 |
0.42 |
9000 |
| 80 |
15 |
29 |
19 |
61 |
10000 |
| 100 |
16 |
37 |
27 |
71 |
10000 |
| 20 |
50 |
17 |
39 |
24 |
69 |
6500 |
3500 |
≤ 20 |
0.54 |
9000 |
| 80 |
24 |
51 |
33 |
89 |
10000 |
| 100 |
28 |
57 |
34 |
95 |
10000 |
| 25 |
50 |
27 |
69 |
38 |
127 |
5600 |
3500 |
≤ 20 |
0.95 |
9000 |
| 80 |
44 |
96 |
60 |
179 |
10000 |
| 100 |
47 |
110 |
75 |
184 |
10000 |
| 32 |
50 |
53 |
151 |
75 |
268 |
4000 |
3000 |
≤ 20 |
1.9 |
9000 |
| 80 |
83 |
213 |
117 |
398 |
10000 |
| 100 |
96 |
233 |
151 |
420 |
10000 |
Des images détailléesd'une puissance de sortie de l'écran inférieure à 50 W
| Attributs clés du réducteur d'ondes de contrainte ultra-plate |
| Produit |
Tracteur harmonique ultra-plate |
|
|
Acier, aluminium, polyuréthane, roulements et joints, lubrifiants |
|
Taux de réduction
|
50, 80, 100 |
|
|
Moins de 20 secondes d'arc |
|
Vitesse d'entrée moyenne
|
3500 tours/min |
Vitesse maximale d'entrée
|
8500 tours/min |
|
La vie conçue
|
10000 heures |
|
|
14, 17, 20, 25, 32 |
|
Le poids
|
00,34 à 1,9 kg |
| Garantie |
1 année |
Applications
| |
|
|
| Robots industriels |
Machines à commande numérique numérique |
Systèmes de fabrication |
Télécharger des dessins PDF
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
Questions fréquentes
1- Une action harmonique peut-elle être inversée?
C'est ce qui se passe dans chaque cycle robot typique, des centaines de fois par jour, chaque fois que l'axe est en mouvement et ralentit rapidement.l'inertie de charge du côté de sortie du train entraîne le train en arrière (d'une manière contrôlée, déterminée par le moteur et le contrôleur).
2.À quoi sert un moteur harmonique?
Les entraînements homorniques sont utilisés pour augmenter le couple de sortie dans les engrenages utilisés dans le fraisage, dans la fabrication et dans les machines qui utilisent des bras robotiques.
3.Soutiens-tu la personnalisation d'un lecteur harmonique?
Nous pouvons personnaliser un entraînement harmonique en fonction des exigences et des dessins spécifiques du client.
4.Quel est le plus grand avantage de vos produits?
Nous pouvons fournir une série complète de produits, et la qualité de notre entraînement harmonique est stable.
5.Quels sont les principaux composants d'un moteur harmonique?
Les principaux composants sont la spline circulaire (anneau extérieur fixe), la flexspline (anneau intérieur flexible avec moins de dents) et le générateur d'ondes (un disque elliptique qui s'intègre à l'intérieur de la flexspline).
6.Dans quelles applications les entraînements harmoniques sont-ils utilisés?
Ils sont utilisés dans des applications nécessitant une grande précision et fiabilité, telles que la robotique, l'aérospatiale, la défense, les équipements médicaux et les équipements de fabrication de semi-conducteurs.
7.Comment choisir un entraînement harmonique pour une application spécifique?
La sélection dépend de facteurs tels que les exigences de couple, le rapport de réduction souhaité, les contraintes d'espace, la capacité de charge et les conditions environnementales.Il est essentiel de consulter les fabricants ou les experts pour choisir le modèle approprié.
