Lieu d'origine:
Jiangsu, Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
Le modèle 8, le modèle 11
Description du produit

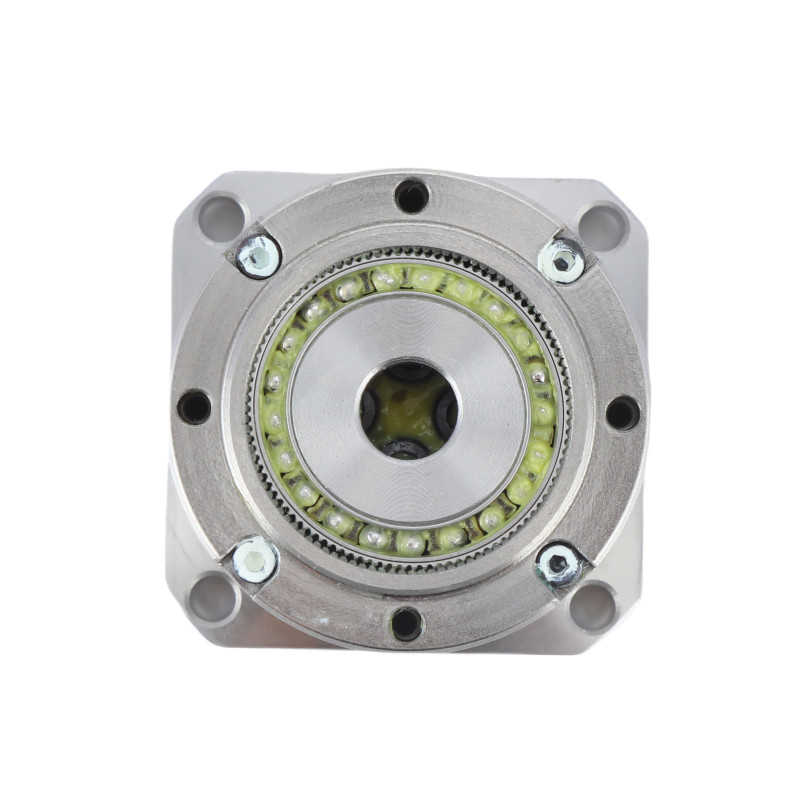

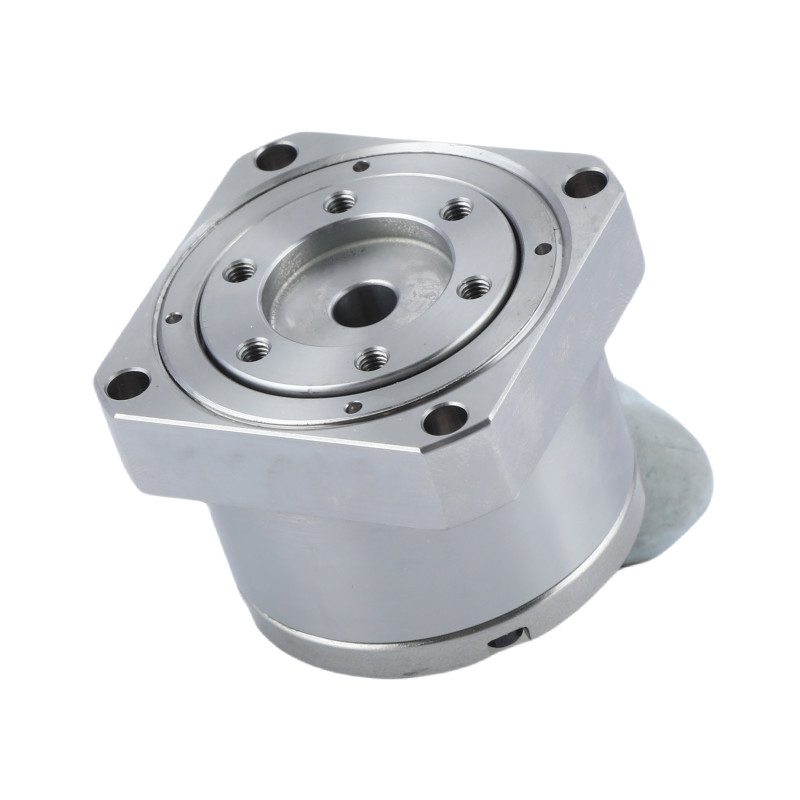

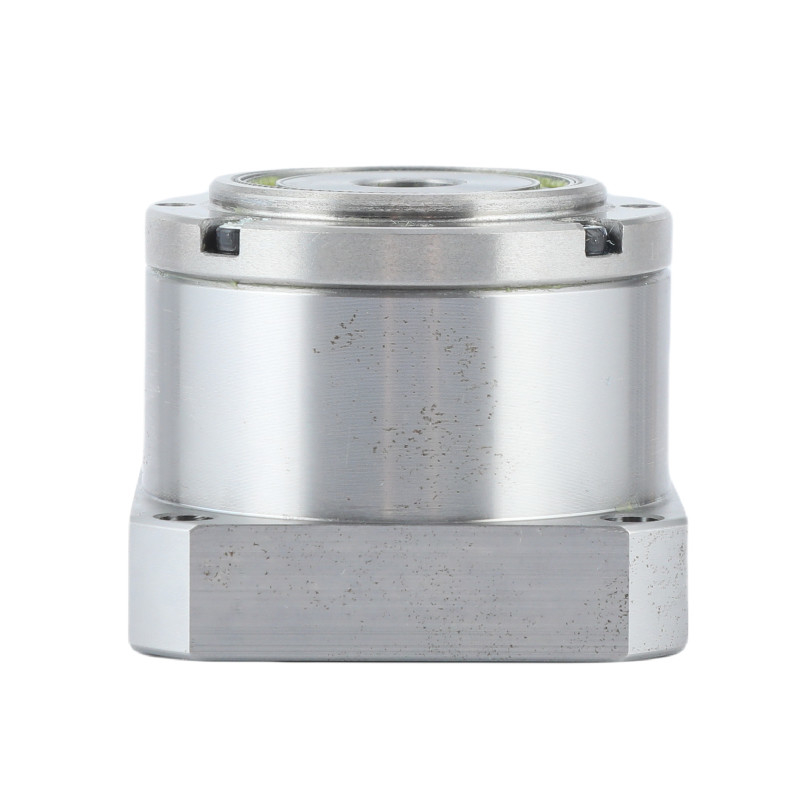

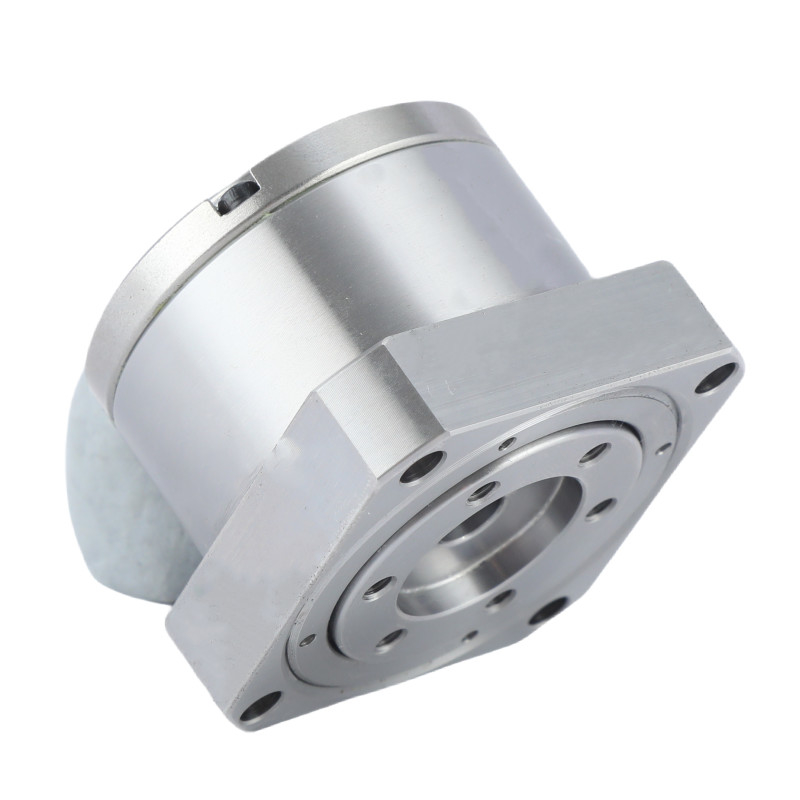

Les entraînements harmoniques modèles 8 et 11 des séries LS et LH sont connus sous le nom de réducteurs d'ondes de déformation en miniature.
Les réducteurs miniatures de tension de série LS et LH offrent une grande précision de positionnement dans un emballage très compact.
Ces mini engrenages à ondes de déformation à entraînement harmonique sont bien adaptés aux applications de semi-conducteurs et de robotique, en particulier aux axes de bout de bras pour les petits robots industriels et collaboratifs,machines industrielles dont le poids est un facteur critique.
Comment fonctionne- t- il?
La Flexspline est légèrement plus petite en diamètre et a deux dents de moins que la Spline Circulaire.La forme elliptique du générateur d'ondes provoque les dents de la Flexspline à engager la spline circulaire à deux régions opposées à travers l'axe principal de l'ellipsePour chaque rotation de 180 degrés dans le sens des aiguilles d'une montre, les dents de la ligne flexible sont avancées dans le sens antihoraire d'une dent par rapport à la ligne circulaire.Chaque rotation complète dans le sens des aiguilles d'une montre du générateur d'ondes entraîne le mouvement de la ligne Flexspline dans le sens inverse des aiguilles d'une montre de deux dents de sa position initiale par rapport à la ligne circulaire.
Principales caractéristiques
Tableau des paramètres du moteur harmonique miniature
| Modèle | Taux de réduction | Le couple nominal à 2000 r/min d'entrée | Le couple maximal autorisé au démarrage et à l'arrêt | Valeur maximale admissible pour le couple de charge moyen | Le couple instantané maximal autorisé | Vitesse de rotation maximale admissible Je ne sais pas. |
Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas. |
Réactions négatives | Le poids | Durée de conception | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | R/min | R/min | Arc sec | en kg | Une heure | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| Principaux attributs deRéducteur miniature des ondes de contrainte des séries LS et LH | |||
| Produit | Réducteur d' ondes de contrainte miniature | ||
|
Matériel
|
Acier, aluminium, polyuréthane, roulements et joints, lubrifiants | ||
|
Taux de réduction
|
50, 80, 100 | ||
|
Réactions négatives
|
Moins de 30 secondes d'arc | ||
|
Vitesse d'entrée moyenne
|
3500 tours/min | ||
|
Vitesse maximale d'entrée
|
8500 tours/min | ||
|
La vie conçue
|
10000 heures | ||
|
Modèle
|
8, 11 | ||
|
Le poids
|
00,06 à 0,27 kg | ||
| Garantie | 1 année | ||
Application du projet
|
|
| Robots industriels | Aérospatiale |
|
|
| Systèmes d'emballage | Machines à commande numérique numérique |
Questions fréquentes
1Qu'est-ce qu'une boîte à entraînement harmonique?
Une boîte de vitesses harmonique est un type de système d'engrenages qui produit des rapports de réduction élevés dans une taille compacte.Il utilise la mécanique d'un élément de déformation flexible pour transmettre le mouvement et d'atteindre une haute précision et le couple.
2Comment fonctionne une boîte de vitesses harmonique?
Une boîte de vitesses harmonique fonctionne en utilisant une spline circulaire, une flexspline et un générateur d'ondes.qui s'engage ensuite avec les dents de la spline circulaire à deux points, offrant un taux de réduction élevé grâce à la différence de nombre de dents entre les éléments engagés.
3- Une action harmonique peut-elle être inversée?
C'est ce qui se passe dans chaque cycle robot typique, des centaines de fois par jour, chaque fois que l'axe est en mouvement et ralentit rapidement.l'inertie de charge du côté de sortie du train entraîne le train en arrière (d'une manière contrôlée, déterminée par le moteur et le contrôleur).
4Qu'est-ce qu'un entraînement harmonique fait?
Les entraînements homorniques sont utilisés pour augmenter le couple de sortie dans les engrenages utilisés dans le fraisage, dans la fabrication et dans les machines qui utilisent des bras robotiques.
Nous pouvons personnaliser un entraînement harmonique en fonction des exigences et des dessins spécifiques du client.
6Quel est le plus grand avantage de vos produits?
Nous pouvons fournir une série complète de produits, et la qualité de notre entraînement harmonique est stable.
