Résistance zéro Conception compacte Drive harmonique

Description du produit

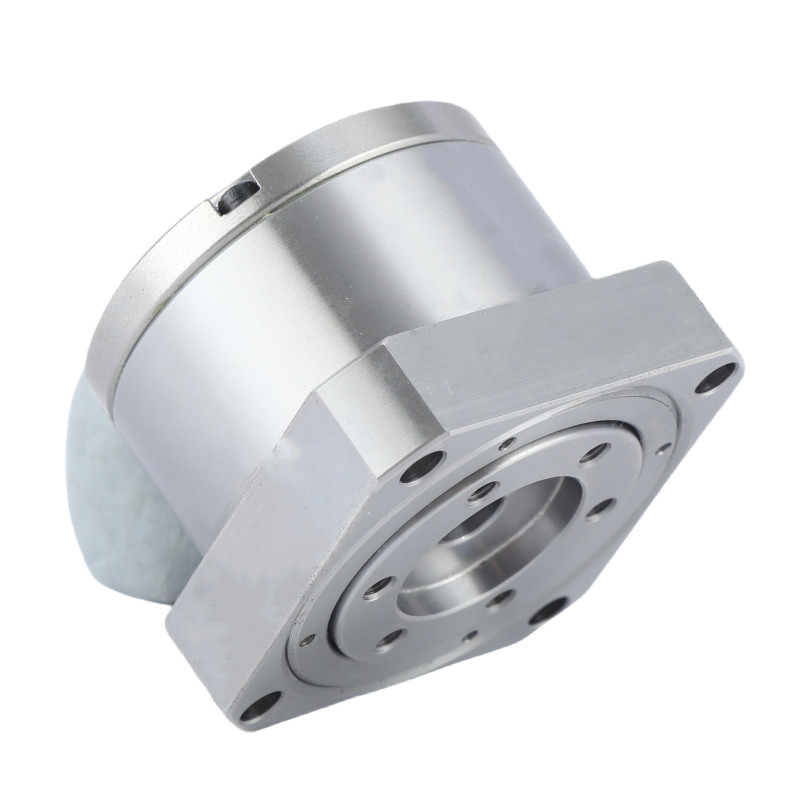

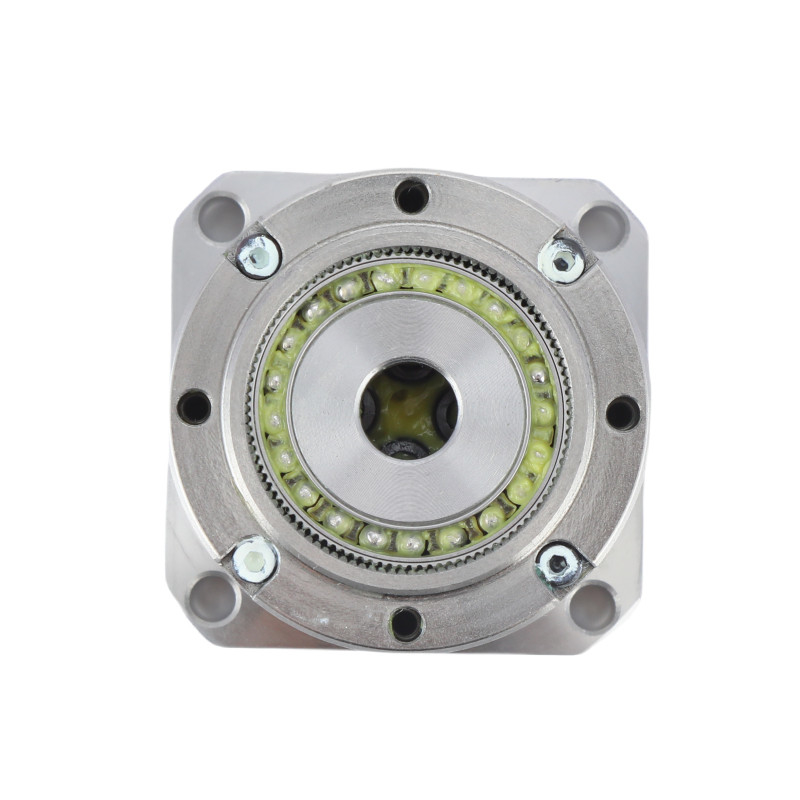

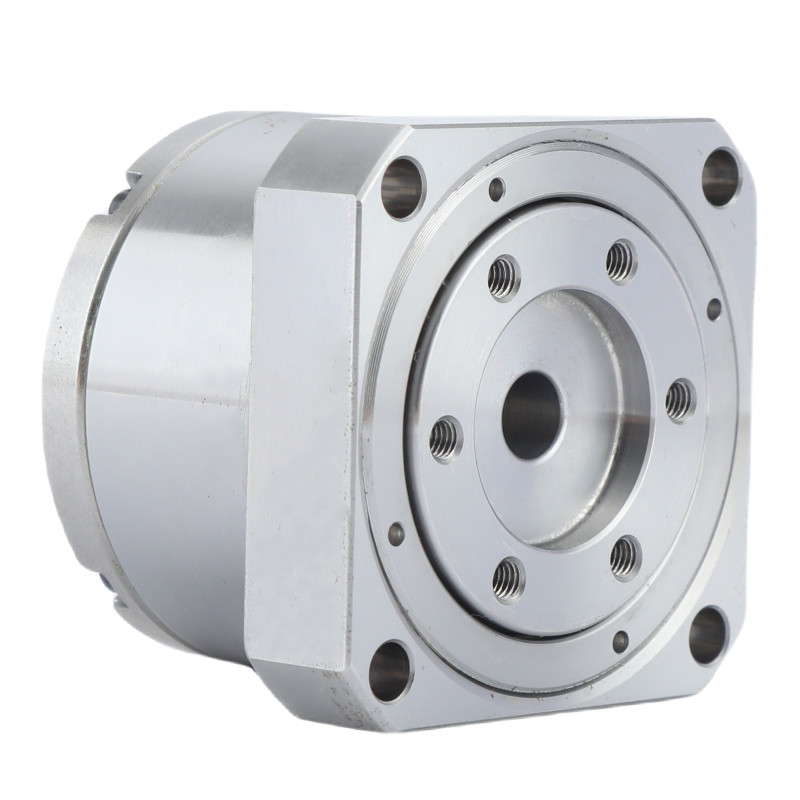

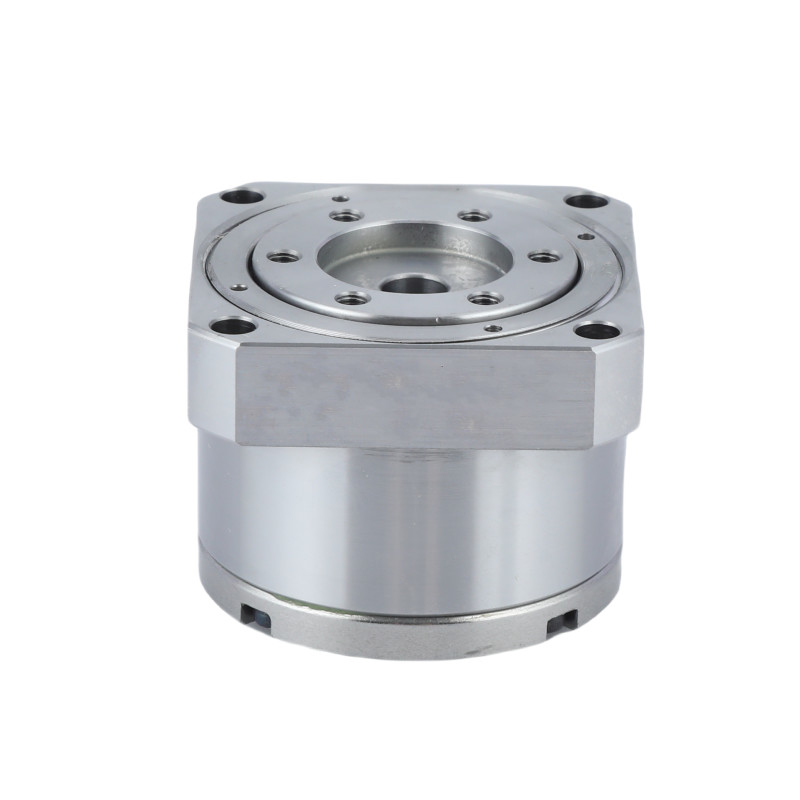

Les entraînements harmoniques modèles 8 et 11 des séries LS et LH sont connus sous le nom de réducteurs d'ondes de déformation en miniature.

Les réducteurs miniatures de tension de série LS et LH offrent une grande précision de positionnement dans un emballage très compact.

Ces mini engrenages à ondes de déformation à entraînement harmonique sont bien adaptés aux applications de semi-conducteurs et de robotique, en particulier aux axes de bout de bras pour les petits robots industriels et collaboratifs,machines industrielles dont le poids est un facteur critique.

Comment fonctionne- t- il?

La Flexspline est légèrement plus petite en diamètre et a deux dents de moins que la Spline Circulaire.La forme elliptique du générateur d'ondes provoque les dents de la Flexspline à engager la spline circulaire à deux régions opposées à travers l'axe principal de l'ellipsePour chaque rotation de 180 degrés dans le sens des aiguilles d'une montre, les dents de la ligne flexible sont avancées dans le sens antihoraire d'une dent par rapport à la ligne circulaire.Chaque rotation complète dans le sens des aiguilles d'une montre du générateur d'ondes entraîne le mouvement de la ligne Flexspline dans le sens inverse des aiguilles d'une montre de deux dents de sa position initiale par rapport à la ligne circulaire.

Principales caractéristiques

Une conception ultra-plate La série Miniature offre une conception d'entraînement harmonique ultra-plate, assurant la compatibilité avec les applications à espace restreint.

Construction légère Conçu avec des matériaux légers, leEn miniatureLa série réduit le poids global sans compromettre les performances.

Taille compacteAvec un petit facteur de forme, leEn miniatureLa transmission harmonique en série est idéale pour les applications où les contraintes de taille sont préoccupantes.

Rameaux à rouleaux croisés de haute rigiditéL'utilisation de roulements à rouleaux croisés de haute rigidité permet deEn miniatureCette série assure un contrôle de mouvement fluide et précis, améliorant ainsi les performances globales.

Caractéristiques d'entrée les plus élevéesLe réducteur d'ondes de contrainte intégré, combiné à un petit moteur de haute performance, fournit leEn miniatureles séries présentant les caractéristiques d'entrée les plus élevées dans les mêmes conditions d'engrenage, assurant une efficacité et une fiabilité optimales.

Tableau des paramètres nominaux



Principaux attributs deRéducteur miniature des ondes de contrainte des séries LS et LH
Produit	Réducteur d' ondes de contrainte miniature
Matériel	Acier, aluminium, polyuréthane, roulements et joints, lubrifiants
Taux de réduction	50, 80, 100
Réactions négatives	Moins de 30 secondes d'arc
Vitesse d'entrée moyenne	3500 tours/min
Vitesse maximale d'entrée	8500 tours/min
La vie conçue	10000 heures
Modèle	8, 11
Le poids	00,06 à 0,27 kg
Garantie	1 année

Application du projet

Robots humainoïdes	Machines à commande numérique numérique	Systèmes de fabrication

Questions fréquentes

---

1- Une action harmonique peut-elle être inversée?

C'est ce qui se passe dans chaque cycle robot typique, des centaines de fois par jour, chaque fois que l'axe est en mouvement et ralentit rapidement.l'inertie de charge du côté de sortie du train entraîne le train en arrière (d'une manière contrôlée, déterminée par le moteur et le contrôleur).

2Qu'est-ce qu'un entraînement harmonique fait?

Les entraînements homorniques sont utilisés pour augmenter le couple de sortie dans les engrenages utilisés dans le fraisage, dans la fabrication et dans les machines qui utilisent des bras robotiques.

3Soutiens-tu la personnalisation d'un lecteur harmonique?

Nous pouvons personnaliser un entraînement harmonique en fonction des exigences et des dessins spécifiques du client.

4Quel est le plus grand avantage de vos produits?

Nous pouvons fournir une série complète de produits, et la qualité de notre entraînement harmonique est stable.
