Transmission harmonieuse ultra-plate à haute précision

Boîte de vitesses à entraînement harmonique automatique

Boîte de vitesses à entraînement harmonique de haute précision

Boîte de vitesses à entraînement harmonique de la robotique industrielle

Lieu d'origine:

Jiangsu, Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Modèle 8, 11, 14, 17

Nous contacter

Demandez un devis

Détails du produit

Produit:

Le moteur harmonic ultra-plate LHD-I

Matériel:

Acier, aluminium, polyuréthane, roulements et joints, lubrifiants

Taux de réduction:

50, 80, 100

Réactions négatives:

≤ 20 secondes d'arc

Vitesse d'entrée moyenne:

3500 tours/min

Vitesse maximale d'entrée:

8500 R/min

La vie conçue:

10 000 heures

Modèle:

14, 17, 20, 25, 32

Le poids:

00,34 à 1,9 kg

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Dispositif harmonique ultra-plat de haute précision

Name: Transmission harmonieuse ultra-plate à haute précision
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modèle 8, 11, 14, 17
Availability: InStock

Description du produit

L'entraînement harmonique de la série LHD-I est constitué des engrenages à ondes de déformation ultra-plates à haute capacité de couple.

Les entraînements harmoniques de la série LHD - I sont conçus avec une disposition compacte et simple pour une intégration facile, contribuent à offrir une faible empreinte et un poids réduit pour les applications à espace restreint.

Ces réducteurs d'engrenages harmoniques ultra-plates sont très adaptés à l'utilisation comme joints d'extrémité de robot et réducteurs de fin de client.

Principales caractéristiques

Structure ultra-plate
Conception compacte et simple
Petite taille et poids léger
Capacité de couple élevée et rigidité élevée
Entrée et sortie coaxiale

Tableau des paramètres nominaux de la série LHD

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée	Le couple maximal autorisé au démarrage et à l'arrêt	Valeur maximale admissible pour le couple de charge moyen	Le couple instantané maximal autorisé	Vitesse de rotation maximale admissible à l'entrée (grease)	Vitesse de rotation moyenne admissible à l'entrée (grasseur)	Réactions négatives	Le poids	Durée de conception
		Le couple nominal à 2000 r/min d'entrée	Le couple maximal autorisé au démarrage et à l'arrêt		Le couple instantané maximal autorisé			Réactions négatives	Le poids	Durée de conception
		Nm	Nm	Nm	Nm	R/min	R/min	Arc sec	Poids de la pâte	Une heure
14	50	3.7	12	4.8	23	8500	3500	≤ 20	0.34	9000
	80	5.4	16	7.7	35					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤ 20	0.42	9000
	80	15	29	19	61					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤ 20	0.54	9000
	80	24	51	33	89					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤ 20	0.95	9000
	80	44	96	60	179					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4000	3000	≤ 20	1.9	9000
	80	83	213	117	398					10000
	100	96	233	151	420					10000

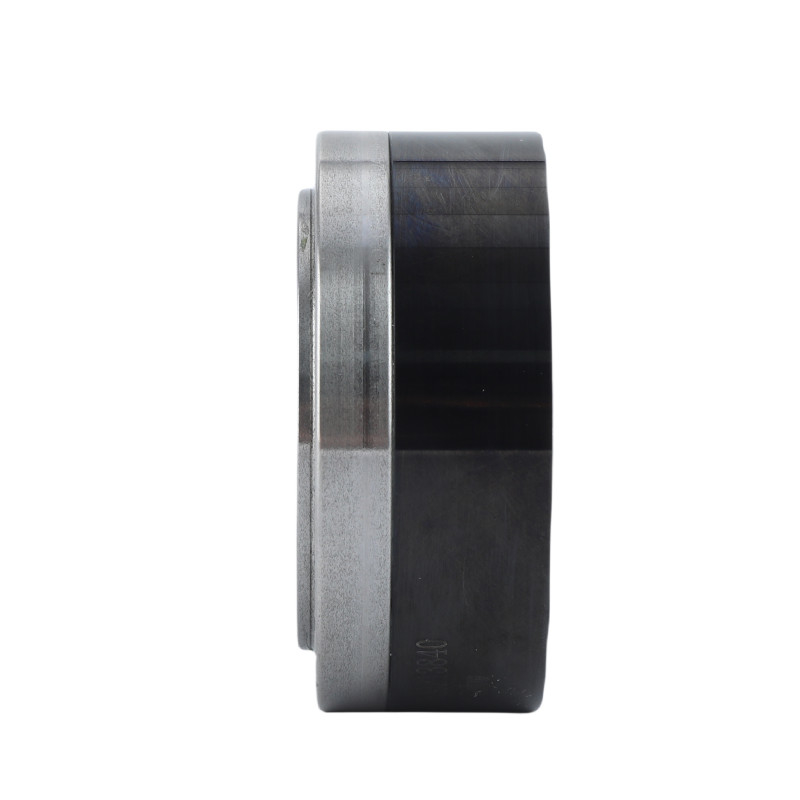

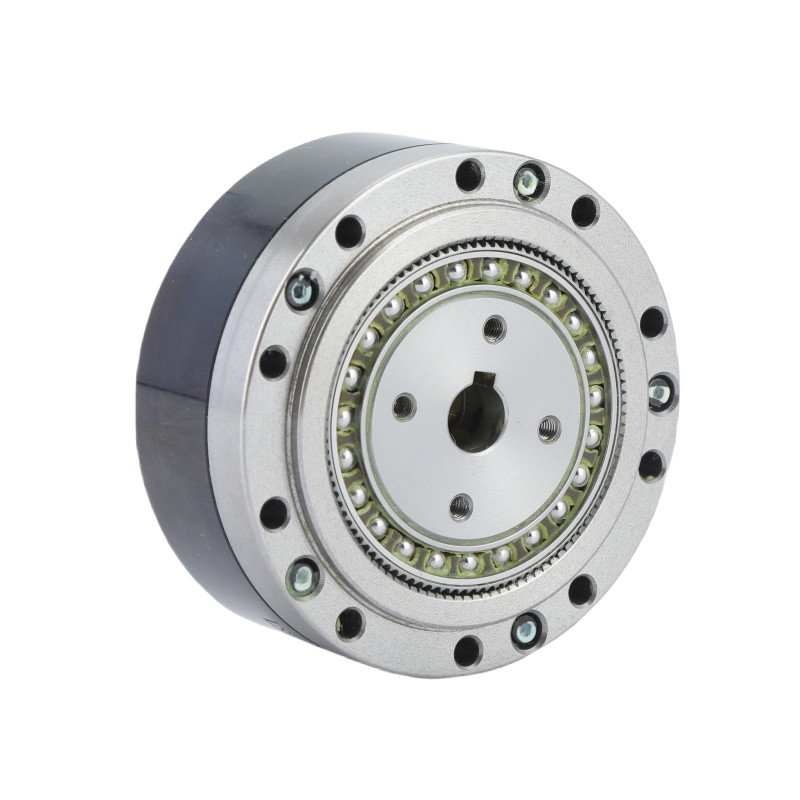

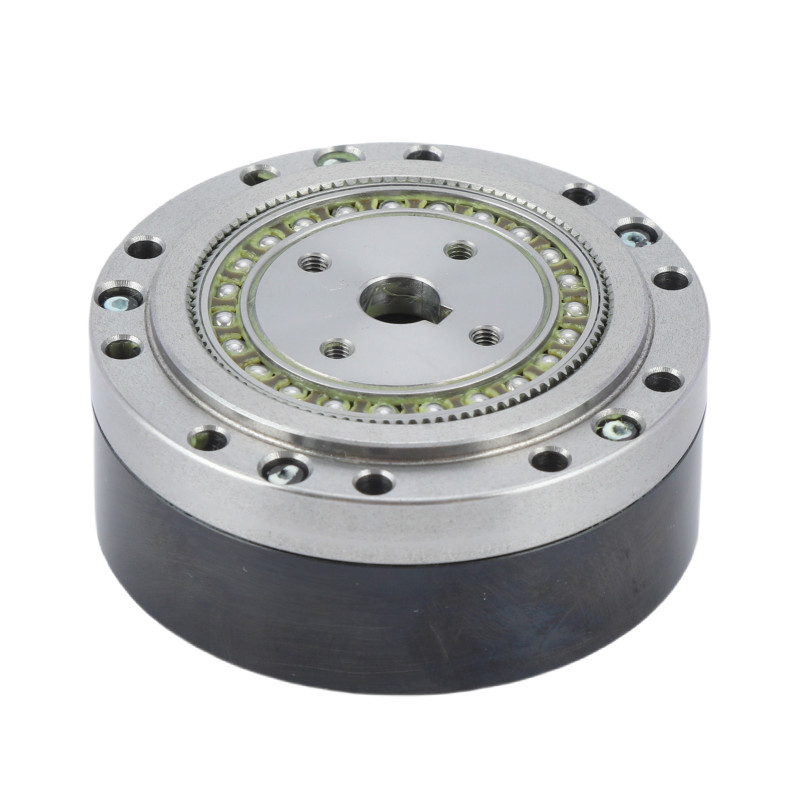

Images détaillées de la série LHD Harmonic Drive

Principaux attributs du réducteur d'onde de déformation ultra-plate de la série I de la LHD
Produit	Tracteur harmonique ultra-plate
Matériel	Acier, aluminium, polyuréthane, roulements et joints, lubrifiants
Taux de réduction	50, 80, 100
Réactions négatives	Moins de 20 secondes d'arc
Vitesse d'entrée moyenne	3500 tours/min
Vitesse maximale d'entrée	8500 tours/min
La vie conçue	10000 heures
Modèle	14, 17, 20, 25, 32
Le poids	00,34 à 1,9 kg
Garantie	1 année

Applications


Robot industriel	Système de fabrication	Robot humain	Machines optiques

Télécharger des dessins PDF

LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf

LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf

Questions fréquentes

1- Une action harmonique peut-elle être inversée?

C'est ce qui se passe dans chaque cycle robot typique, des centaines de fois par jour, chaque fois que l'axe est en mouvement et ralentit rapidement.l'inertie de charge du côté de sortie du train entraîne le train en arrière (d'une manière contrôlée, déterminée par le moteur et le contrôleur).

2Qu'est-ce qu'un moteur harmonique fait?

Les entraînements homorniques sont utilisés pour augmenter le couple de sortie dans les engrenages utilisés dans le fraisage, dans la fabrication et dans les machines qui utilisent des bras robotiques.

3Soutiens-tu la personnalisation d'un lecteur harmonique?

Nous pouvons personnaliser un entraînement harmonique en fonction des exigences et des dessins spécifiques du client.

4Quel est le plus grand avantage de vos produits?

Nous pouvons fournir une série complète de produits, et la qualité de notre entraînement harmonique est stable.
