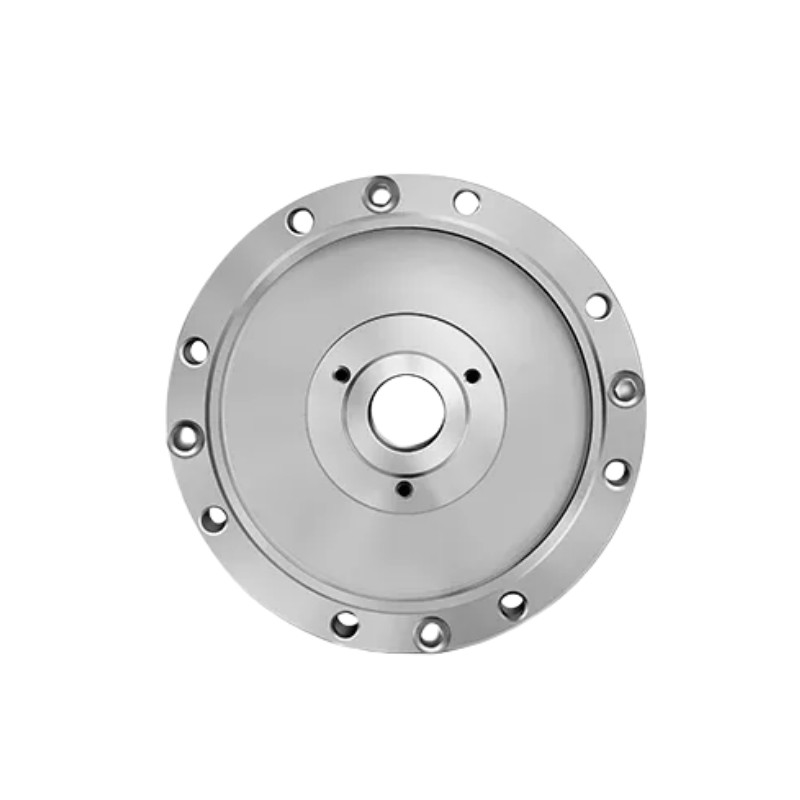

30% plus léger réducteur d'entraînement harmonique engrenages série LSN-II modèle 32 haute précision

Réducteur d'entraînement harmonique modèle 32

Réducteur d'entraînement harmonique de haute précision

Réducteur d'engrenages harmoniques de haute précision

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Les États membres doivent respecter les dispositions suivantes:

Nous contacter

Demandez un devis

30% plus léger réducteur d'entraînement harmonique engrenages série LSN-II modèle 32 haute précision

Détails du produit

Produit:

Modèle 32 Réducteur d'ondes de contrainte engrenages harmoniques

Taux de réduction:

50:1, 80:1, 100:1, 120:1

Réactions négatives:

≤ 20 secondes d'arc

Le couple nominal à 2000 r/min d'entrée:

76 à 137 Nm

Le couple maximal au démarrage et à l'arrêt:

216 à 353 Nm

Vitesse d'entrée moyenne:

3500 tours/min

Vitesse d'entrée maximale:

4800 r/min

La vie conçue:

15000 heures

Caractéristiques:

Faible poids, haute précision, haute précision, pas de contre-réaction

Le poids:

2.47 KG

Application du projet:

Robots humanoïdes, outils mécaniques légers en métal et en plastique, équipement spatial, machines o

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

30% plus léger réducteur harmonique engrenages LSN - série II modèle 32 réducteur d'onde de contrainte de haute précision

Name: 30% plus léger réducteur d'entraînement harmonique engrenages série LSN-II modèle 32 haute précision
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Les États membres doivent respecter les dispositions suivantes:
Availability: InStock

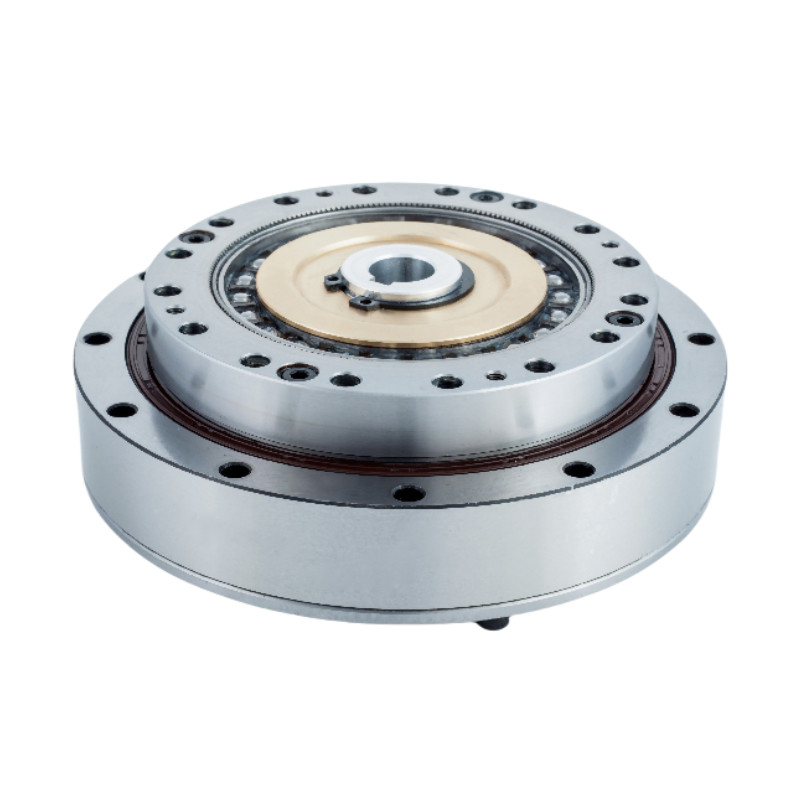

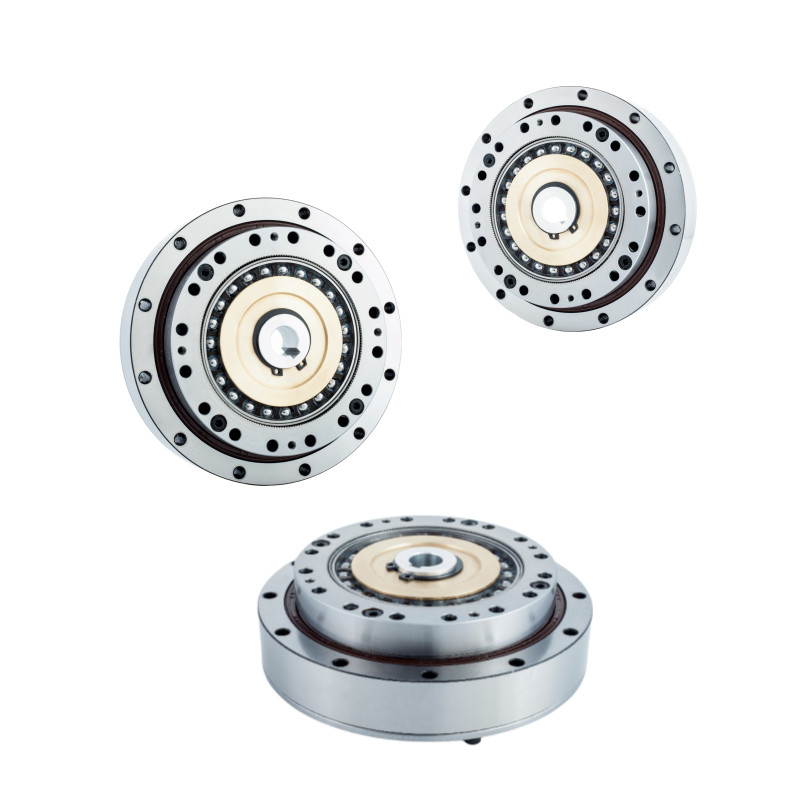

Le réducteur harmonique de la série LSN est idéal pour les applications où le poids est un facteur critique, mais où un couple élevé et un contre-effet nul sont requis.LSN - 32 - XX - U - II est un ensemble d'engrenages de composants hébergés à couple élevé combiné à un roulement et à une bride de sortie de rouleau croisé de précisionIl s'agit d'une solution de tête de vitesses très compacte, robuste et facile à utiliser.1.

Comment fonctionne- t- il?

La Flexspline est légèrement plus petite en diamètre et a deux dents de moins que la Spline Circulaire.La forme elliptique du générateur d'ondes provoque les dents de la Flexspline à engager la spline circulaire à deux régions opposées à travers l'axe principal de l'ellipsePour chaque rotation de 180 degrés dans le sens des aiguilles d'une montre, les dents de la ligne flexible sont avancées dans le sens antihoraire d'une dent par rapport à la ligne circulaire.Chaque rotation complète dans le sens des aiguilles d'une montre du générateur d'onde entraîne le mouvement de la ligne Flexspline dans le sens inverse des aiguilles d'une montre de deux dents de sa position initiale par rapport à la ligne circulaire.

30% plus léger réducteur d'entraînement harmonique engrenages série LSN-II modèle 32 haute précision 0

Principales caractéristiques

Aucune réaction
Le couple maximal au démarrage et à l'arrêt: 216 Nm à 353 Nm
Les rapports de réduction 50:1 à 120:1
30% de poids moyen inférieur à la série standard
Rigidité de torsion élevée
Efficacité élevée
Conception compacte et simple
roulement de sortie à rouleaux croisés robustes
Flanche de sortie pour le montage direct de la charge

Les avantages

Haute précision:Comme plusieurs dents s'engagent simultanément à deux positions symétriques à 180°,les erreurs de l'envergure des dents d'engrenage et les erreurs cumulées de l'envergure des dents ont une influence moyenne sur la précision de rotation, contribuant à une très haute précision de position et de rotation.

Proportion de traction élevée:Le dispositif d'entraînement harmonieux à un étage a une structure simple avec un rapport d'entraînement de 30:1 à 500:1Par conséquent, trois composants de base sur un seul axe peuvent réaliser un rapport de propulsion élevé.

Capacité de charge élevée:Dans les systèmes d'engrenages à ondes de contrainte, l'engagement entre les dents est une sorte de contact de surface.ce qui signifie que la capacité de charge est plus élevée que les autres formes d'entraînement.

Compact et léger:Son volume et son poids sont considérablement réduits par rapport aux engrenages normaux, et par conséquent sa taille est petite et son poids léger.

Efficacité élevée et longue durée de vie.

Haute stabilité sans impact et peu de bruit.

Fiche de spécifications

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible	Vitesse de rotation moyenne admissible à l'entrée	Réactions négatives	Le poids	Durée de conception
		Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Graisse	Graisse	Réactions négatives	Le poids	Durée de conception
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	R/min	R/min	Arc sec	en kg	Une heure
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	2.47	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000

Le dessin

30% plus léger réducteur d'entraînement harmonique engrenages série LSN-II modèle 32 haute précision 5

	Attributs clés du réducteur harmonique LSN - II modèle 32
	Produit	Modèle 32 Unités de propulsion harmonique
	Composants	Générateur d'ondes, ligne flexible, ligne circulaire
	Taux de réduction	50:1, 80:1, 100:1, 120:1
	Réactions négatives	Moins de 20 secondes d'arc
	Vitesse d'entrée moyenne	3500 tours/min
	Vitesse maximale d'entrée	4800 tours/min
	La vie conçue	15000 heures
	Modèle	32
	Le poids	2.47 kg
	Garantie	1 année

Les étiquettes：
