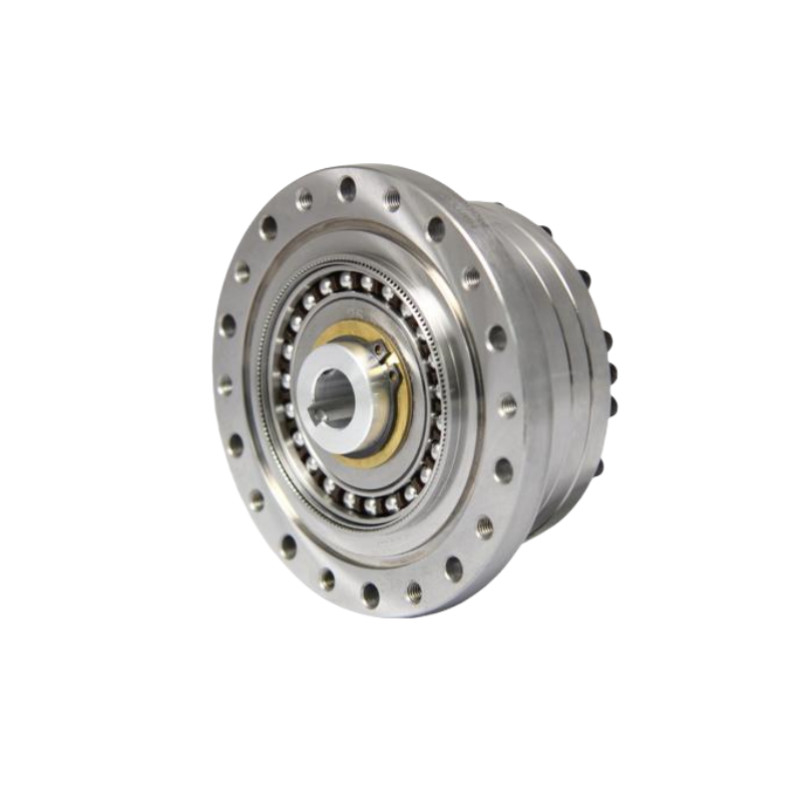

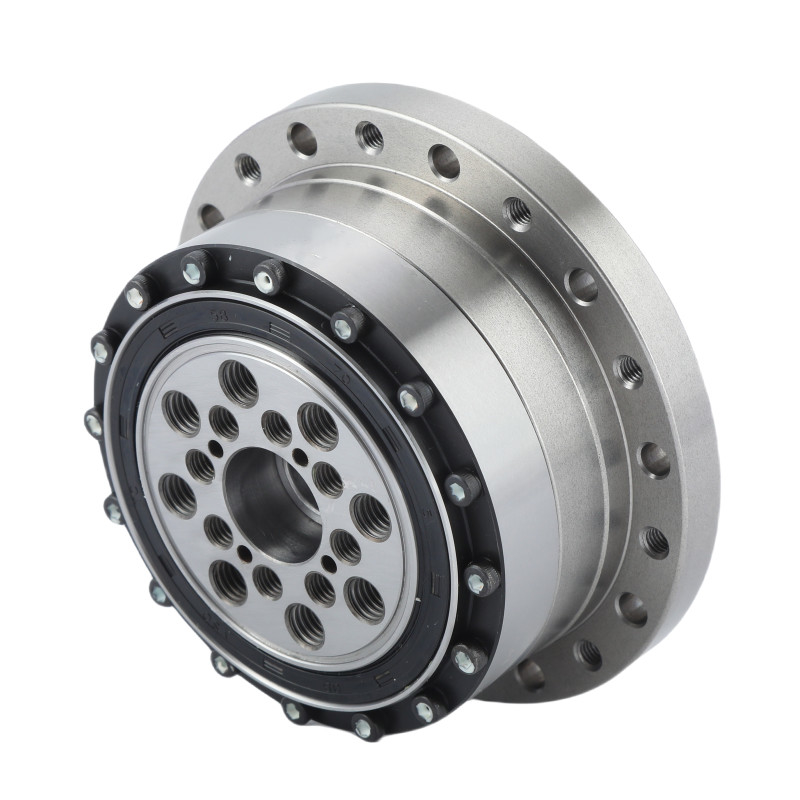

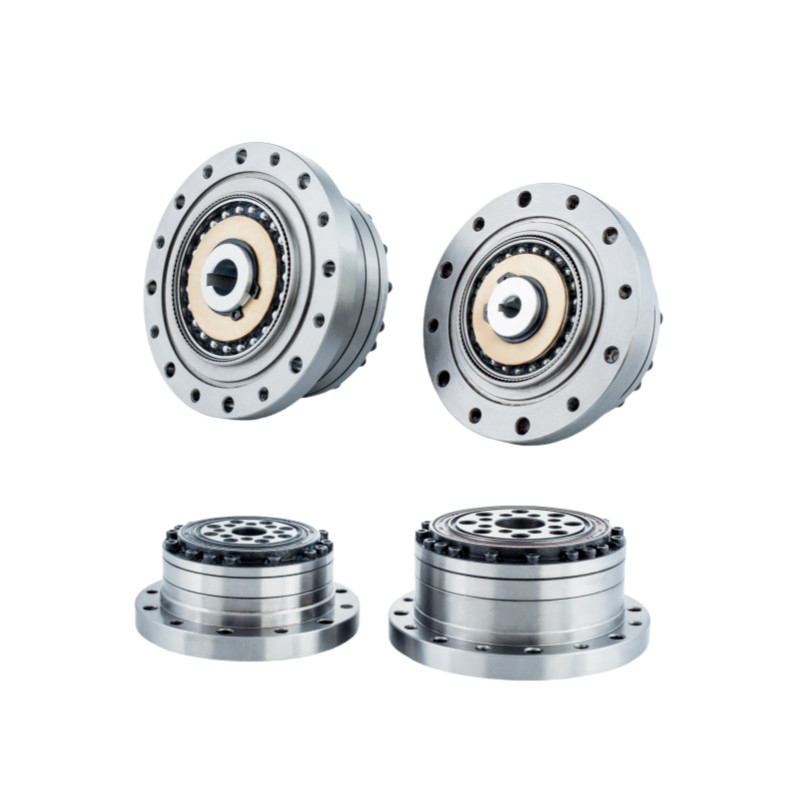

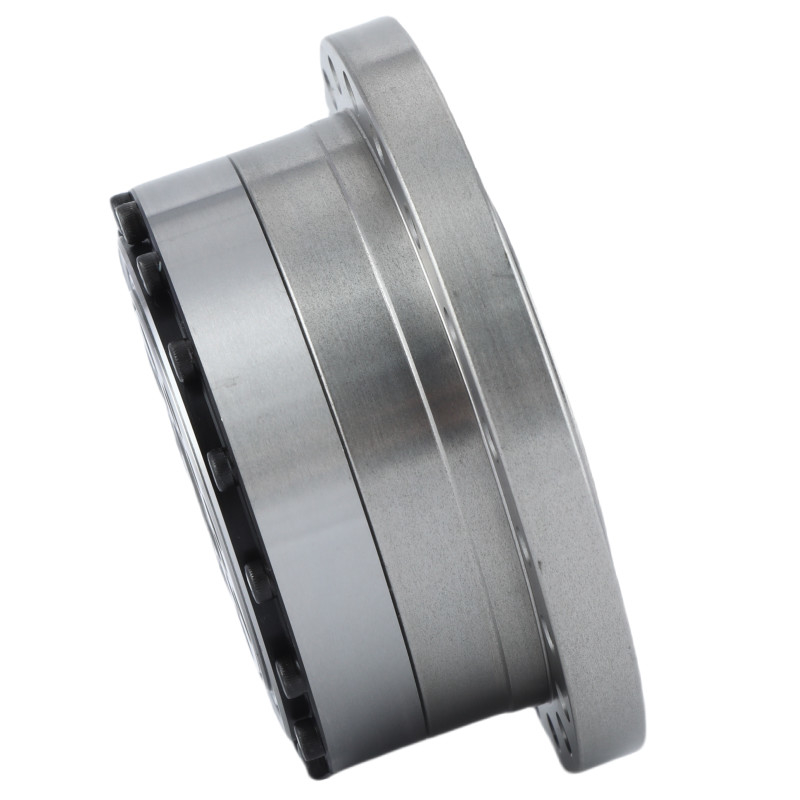

Réducteur d'onde de contrainte à haute précision harmonieuse 6500R/Min

Réduction de l'engrenage harmonique de l'onde de contrainte

Reduction de vitesse harmonique de 6500 R/Min

Réducteur harmonique 6500R/Min

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Les États membres doivent communiquer à l'autorité compétente les informations suivantes:

Nous contacter

Demandez un devis

Réducteur d'onde de contrainte à haute précision harmonieuse 6500R/Min

Détails du produit

Produit:

Modèle 20 engrenages réducteurs d'ondes de contrainte

Taux de réduction:

50:1, 80:1, 100:1, 120:1, 160:1

Réactions négatives:

≤ 20 secondes d'arc

Le couple nominal à 2000 r/min d'entrée:

25 à 40 Nm

Le couple maximal au démarrage et à l'arrêt:

56 à 92 Nm

Vitesse d'entrée moyenne:

3500 tours/min

Vitesse d'entrée maximale:

6500 tours/min

La vie conçue:

15000 heures

Caractéristiques:

Capacité de couple élevée, précision élevée et faible contre-réaction

Le poids:

0,73 kilogrammes

Application du projet:

Robotique, aéronautique, bois, métaux légers et machines-outils en plastique

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Les engrenages de haute précision LSN - série II Modèle 20 Réducteur d'onde de contrainte léger

Name: Réducteur d'onde de contrainte à haute précision harmonieuse 6500R/Min
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Availability: InStock

La série LSN est un ensemble d'engrenages de composants hébergés à couple élevé combiné à un roulement et à une bride de sortie de rouleau croisé de précision.La série LSN II est disponible en 5 tailles avec des rapports de 501 à 160:1Si votre application ne nécessite pas de couple élevé, la série LSN est une excellente alternative.

La série LSN est la gamme de produits légers, conçue pour réduire le poids de l'équipement mécanique lui-même et faciliter la construction légère de robots industriels.Il permet des vitesses plus élevées et une capacité de charge utile accrue pour les robots industriels.

Comment fonctionne- t- il?

La Flexspline est légèrement plus petite en diamètre et a deux dents de moins que la Spline Circulaire.La forme elliptique du générateur d'ondes provoque les dents de la Flexspline à engager la spline circulaire à deux régions opposées à travers l'axe principal de l'ellipsePour chaque rotation de 180 degrés dans le sens des aiguilles d'une montre, les dents de la ligne flexible sont avancées dans le sens antihoraire d'une dent par rapport à la ligne circulaire.Chaque rotation complète dans le sens des aiguilles d'une montre du générateur d'onde entraîne le mouvement de la ligne Flexspline dans le sens inverse des aiguilles d'une montre de deux dents de sa position initiale par rapport à la ligne circulaire.

Réducteur d'onde de contrainte à haute précision harmonieuse 6500R/Min 0

Principales caractéristiques

Aucune réaction
Le couple maximal au démarrage et à l'arrêt: 56 Nm à 92 Nm
Les rapports de réduction 50:1 à 160:1
30% de poids moyen inférieur à la série standard
Rigidité de torsion élevée
Efficacité élevée
Conception compacte et simple
roulement de sortie à rouleaux croisés robustes
Flanche de sortie pour le montage direct de la charge

Les avantages

La structure légère est obtenue grâce à une conception optimisée et à l'utilisation de matériaux de première qualité, ce qui entraîne une réduction significative de 30% du poids du produit.

Structure de canon standard en forme de tasse pour la roue flexible, combinée à des roulements croisés à rouleaux complets à haute rigidité.

En utilisant le procédé de traitement thermique CMP développé par l'entreprise, la conception du profil dentaire LS assure un broyage de précision avec une précision de piste de 1um.

Conception structurelle compacte et concise, sans contre-effet, connexion directe au moteur et installation pratique.

Entrée et sortie coaxial.

Excellente précision de positionnement et répétabilité.

Fiche de spécifications

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible	Vitesse de rotation moyenne admissible à l'entrée	Réactions négatives	Le poids	Durée de conception
		Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Graisse	Graisse	Réactions négatives	Le poids	Durée de conception
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	R/min	R/min	Arc sec	en kg	Une heure
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 10	0.73	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000

Le dessin

Réducteur d'onde de contrainte à haute précision harmonieuse 6500R/Min 5

	Attributs clés du réducteur harmonique LSN - II modèle 20
	Produit	Unités de propulsion harmonique modèle 20
	Composants	Générateur d'ondes, ligne flexible, ligne circulaire
	Taux de réduction	50:1, 80:1, 100:1, 120:1, 160:1
	Réactions négatives	Moins de 20 secondes d'arc
	Vitesse d'entrée moyenne	3500 tours/min
	Vitesse maximale d'entrée	6500 tours/min
	La vie conçue	15000 heures
	Modèle	20
	Le poids	00,73 kg
	Garantie	1 année
