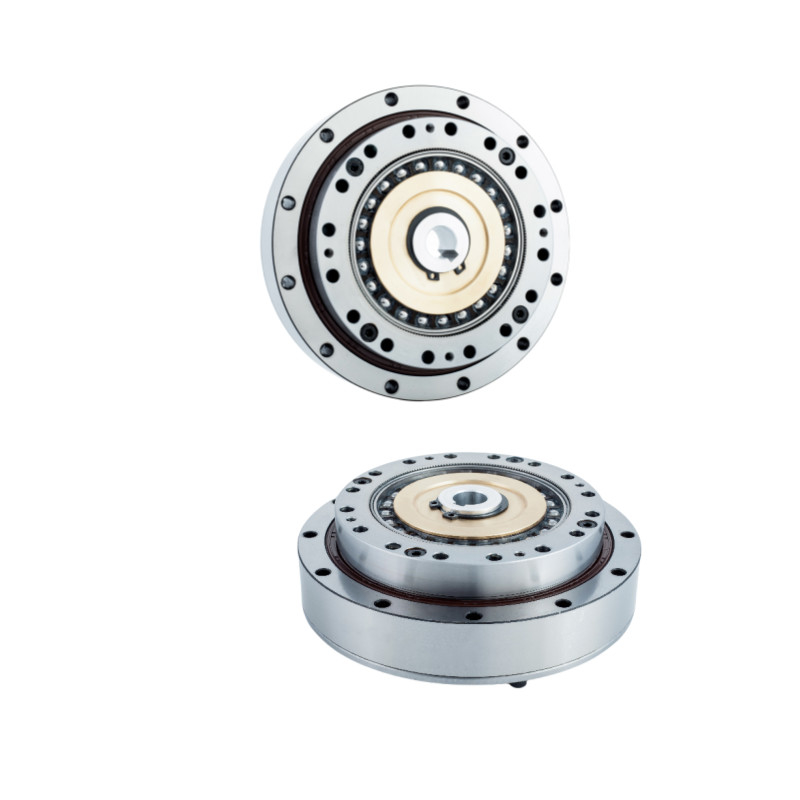

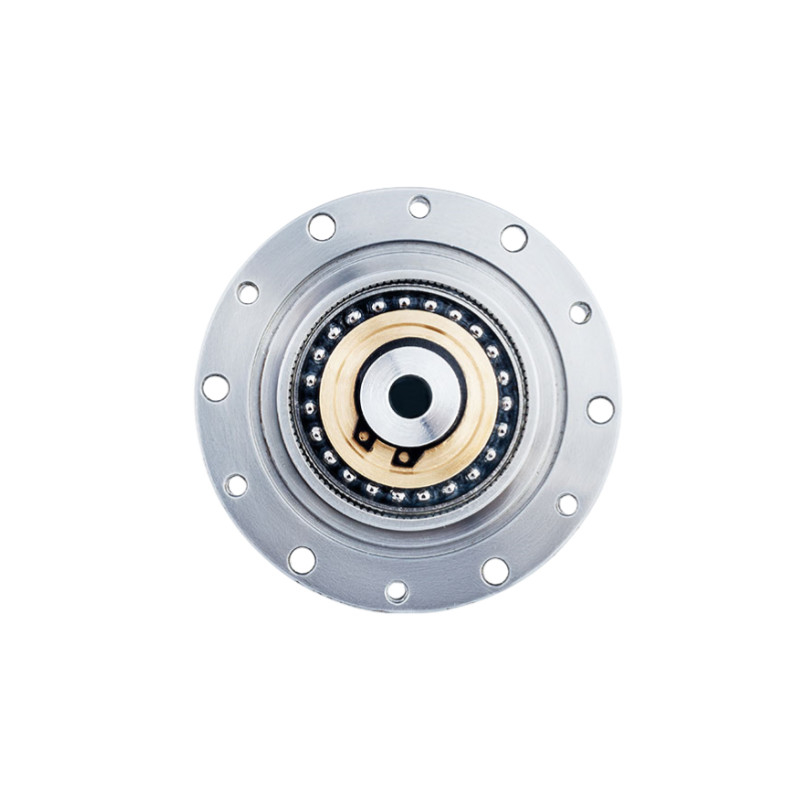

Le roulement de déformation des ondes harmoniques robuste modèle 17

équipement de traction robuste

Appareil de déformation du modèle 17

engrenages à vagues robustes

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Les États membres doivent respecter les dispositions suivantes:

Nous contacter

Demandez un devis

Le roulement de déformation des ondes harmoniques robuste modèle 17

Détails du produit

Produit:

Modèle 17 engrenages réducteurs d'ondes de contrainte

Composants:

Générateur d'ondes, ligne flexible, ligne circulaire

Taux de réduction:

50:1, 80:1, 100:1, 120:1

Réactions négatives:

≤ 20 secondes d'arc

Le couple nominal à 2000 r/min d'entrée:

16 à 24 Nm

Le couple maximal au démarrage et à l'arrêt:

34 à 54 Nm

Vitesse d'entrée moyenne:

3500 tours/min

Vitesse d'entrée maximale:

7300 tours/min

La vie conçue:

15000 heures

Caractéristiques:

Capacité de couple élevée, précision élevée et faible contre-réaction

Le poids:

0,52 kilogrammes

Application du projet:

Nouvelles industries énergétiques, robotique, équipement de communication

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Les roulements harmoniques à haut rendement LSN - II Résistant à la sortie des rouleaux transversaux

Name: Le roulement de déformation des ondes harmoniques robuste modèle 17
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Les États membres doivent respecter les dispositions suivantes:
Availability: InStock

La série LSN est un ensemble d'engrenages de composants hébergés à couple élevé combiné à un roulement et à une bride de sortie de rouleau croisé de précision.La série LSN II est disponible en 5 tailles avec des rapports de 501 à 160:1Si votre application ne nécessite pas de couple élevé, la série LSN est une excellente alternative.

La série LSN est la gamme de produits légers, conçue pour réduire le poids de l'équipement mécanique lui-même et faciliter la construction légère de robots industriels.Il permet des vitesses plus élevées et une capacité de charge utile accrue pour les robots industriels.

Principales caractéristiques

Aucune réaction
Le couple maximal au démarrage et à l'arrêt: 34 Nm à 54 Nm
Marquage CE
Les rapports de réduction 50:1 à 120:1
Rigidité de torsion élevée
Efficacité élevée
Conception compacte et simple
roulement de sortie à rouleaux croisés robustes
Flanche de sortie pour le montage direct de la charge

Les avantages

La structure légère est obtenue grâce à une conception optimisée et à l'utilisation de matériaux de première qualité, ce qui entraîne une réduction significative de 30% du poids du produit.

Structure de canon standard en forme de tasse pour la roue flexible, combinée à des roulements croisés à rouleaux complets à haute rigidité.

En utilisant le procédé de traitement thermique CMP développé par l'entreprise, la conception du profil dentaire LS assure un broyage de précision avec une précision de piste de 1um.

Conception structurelle compacte et concise, sans contre-effet, connexion directe au moteur et installation pratique.

Entrée et sortie coaxial.

Excellente précision de positionnement et répétabilité.

Fiche de spécifications

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible	Vitesse de rotation moyenne admissible à l'entrée	Réactions négatives	Le poids	Durée de conception
		Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Graisse	Graisse	Réactions négatives	Le poids	Durée de conception
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	R/min	R/min	Arc sec	en kg	Une heure
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

Le dessin

Le roulement de déformation des ondes harmoniques robuste modèle 17 1

	Attributs clés du réducteur harmonique LSN - II modèle 17
	Produit	Modèle 17 Unités d'entraînement harmonique
	Composants	Générateur d'ondes, ligne flexible, ligne circulaire
	Taux de réduction	50:1, 80:1, 100:1, 120:1
	Réactions négatives	Moins de 20 secondes d'arc
	Vitesse d'entrée moyenne	3500 tours/min
	Vitesse maximale d'entrée	7300 tours/min
	La vie conçue	15000 heures
	Modèle	17
	Le poids	0.52 kg
	Garantie	1 année
