Réducteur d'ondes de contrainte à entraînement harmonique à haute réduction pour la robotique

Boîte de vitesses à entraînement harmonique à réduction élevée

Boîte de vitesses à entraînement harmonique à onde de contrainte

Réducteur d'onde de contrainte harmonique

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Les États membres doivent communiquer à l'autorité compétente les informations suivantes:

Nous contacter

Demandez un devis

Réducteur d'ondes de contrainte à entraînement harmonique à haute réduction pour la robotique

Détails du produit

Modèle:

Produit:

Modèle 14 Réducteur d'onde de contrainte

Composants:

Générateur d'ondes, ligne flexible, ligne circulaire

Taux de réduction:

50:1, 80:1, 100:1, 120:1

Réactions négatives:

≤ 20 secondes d'arc

Le couple nominal à 2000 r/min d'entrée:

5.4 à 7.8 Nm

Le couple maximal au démarrage et à l'arrêt:

18 à 28 Nm

Vitesse d'entrée moyenne:

3500 tours/min

La vie conçue:

15000 heures

Caractéristiques:

Capacité de couple élevée, précision élevée et faible contre-réaction

Le poids:

0.39kg

Application du projet:

Nouvelles énergies, robotique, aérospatiale, machines à commande numérique numérique

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Régulateur de la tension des ondes

La série LSN est un ensemble d'engrenages de composants hébergés à couple élevé combiné à un roulement et à une bride de sortie de rouleau croisé de précision.La série LSN II est disponible en 5 tailles avec des rapports de 501 à 160:1Si votre application ne nécessite pas de couple élevé, la série LSN est une excellente alternative.

Principales caractéristiques

Aucune réaction
Le couple maximal au démarrage et à l'arrêt: 18 Nm à 28 Nm
Précision < 1 arc-min
Régimes de réduction de 50:1 à 120:1
Rigidité de torsion élevée
Efficacité élevée
Fonctionnement en douceur
roulement de sortie à rouleaux croisés robustes
Flanche de sortie pour le montage direct de la charge

Les spécifications

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible	Vitesse de rotation moyenne admissible à l'entrée	Réactions négatives	Le poids	Durée de conception
		Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Graisse	Graisse	Réactions négatives	Le poids	Durée de conception
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	R/min	R/min	Arc sec	en kg	Une heure
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

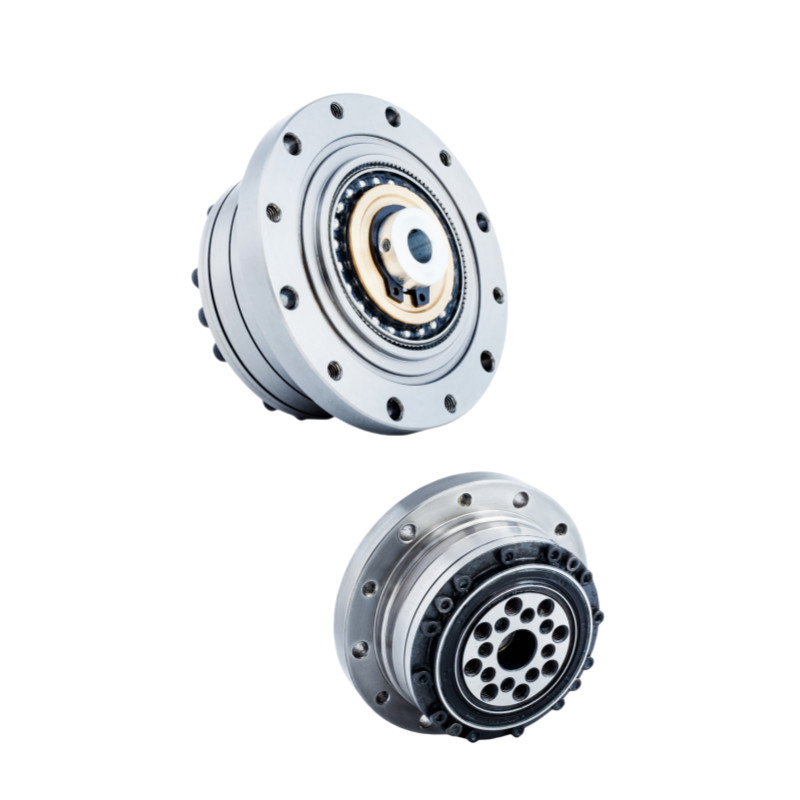

Réducteur d'ondes de contrainte à entraînement harmonique à haute réduction pour la robotique 1

Des images détaillées

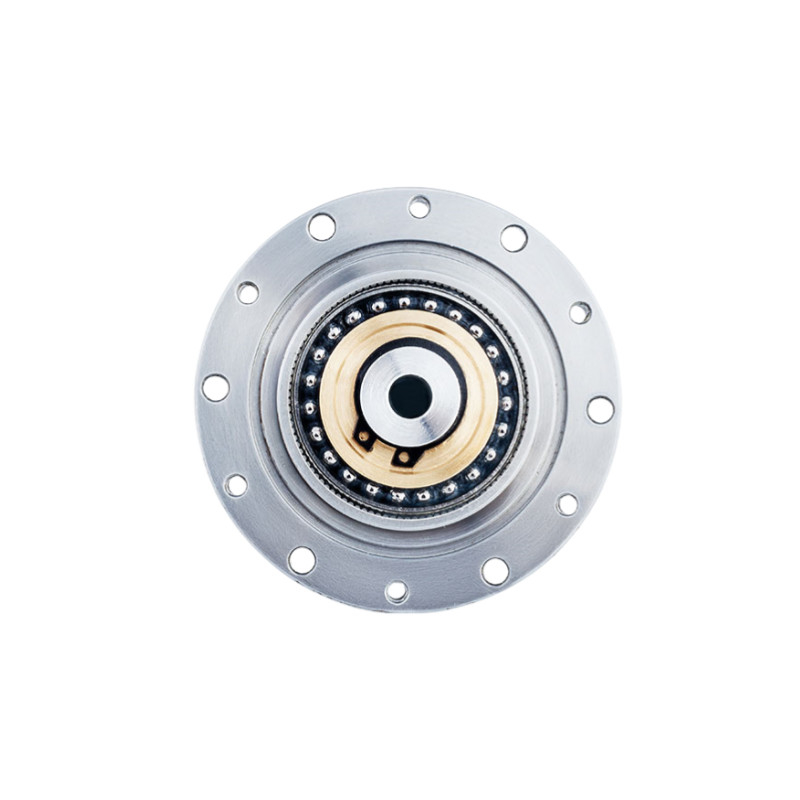

Réducteur d'ondes de contrainte à entraînement harmonique à haute réduction pour la robotique 2

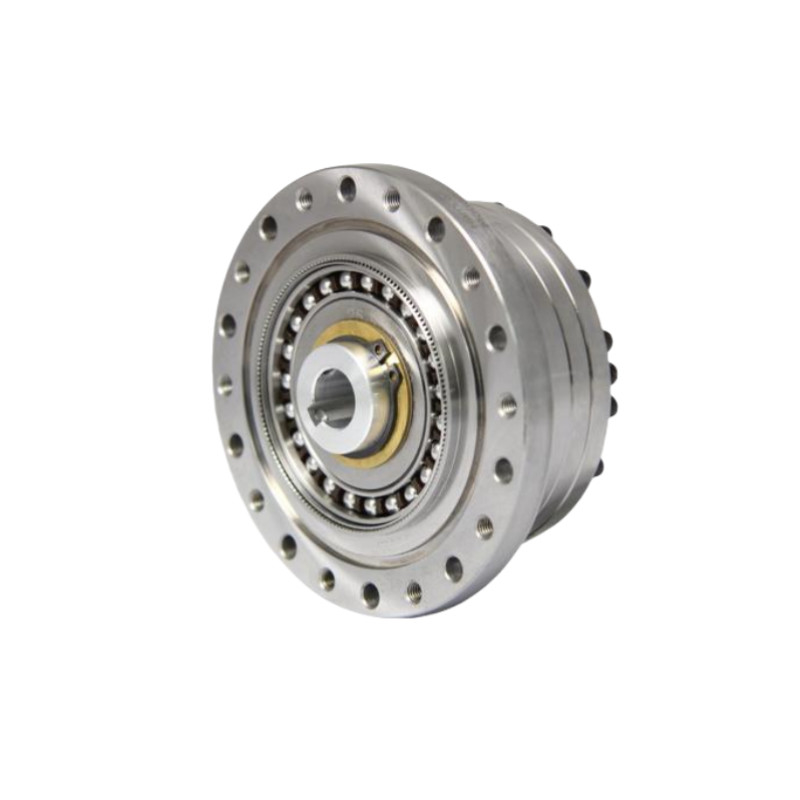

Réducteur d'ondes de contrainte à entraînement harmonique à haute réduction pour la robotique 3

Réducteur d'ondes de contrainte à entraînement harmonique à haute réduction pour la robotique 4

	Attributs clés des engrenages harmoniques LSN - II modèle 14
	Produit	Le modèle 14 de l'entraînement harmonique
	Composants	Générateur d'ondes, ligne flexible, ligne circulaire
	Taux de réduction	50:1, 80:1, 100:1, 120:1
	Réactions négatives	Moins de 20 secondes d'arc
	Vitesse d'entrée moyenne	3500 tours/min
	Vitesse maximale d'entrée	8500 tours/min
	La vie conçue	15000 heures
	Modèle	14
	Le poids	00,39 kg
	Garantie	1 année

Applications


Robots industriels	Dispositifs médicaux	Robots humainoïdes

Machines optiques	Aérospatiale	Systèmes de fabrication
