Lieu d'origine:
Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
LHT-32-XX-U-IV
Description du produit
Les réducteurs harmoniques se distinguent par leur contrôle du mouvement et leur transmission mécanique de l'énergie.
Les engrenages réducteurs d'ondes de contrainte offrent des avantages tels que des ratios de réduction élevés en une seule étape, zéro contre-effet et une grande précision qui ne peuvent être égalés par les trains d'engrenages conventionnels.
Les engrenages à ondes de contrainte utilisent l'élasticité du métal. Les engrenages à réducteurs harmoniques ont trois composants de base: un générateur d'ondes, une spline flexible et une spline circulaire.
Comment ça marche
La Flexspline est légèrement plus petite en diamètre et a deux dents de moins que la Spline Circulaire.La forme elliptique du générateur d'ondes provoque les dents de la Flexspline à engager la spline circulaire à deux régions opposées à travers l'axe principal de l'ellipsePour chaque rotation de 180 degrés dans le sens des aiguilles d'une montre, les dents de la ligne flexible sont avancées dans le sens antihoraire d'une dent par rapport à la ligne circulaire.Chaque rotation complète dans le sens des aiguilles d'une montre du générateur d'ondes entraîne le mouvement de la ligne Flexspline dans le sens inverse des aiguilles d'une montre de deux dents de sa position initiale par rapport à la ligne circulaire
Spécification
| Modèle | Taux de réduction | Le couple nominal à 2000 r/min d'entrée | Le couple maximal autorisé au démarrage et à l'arrêt | Valeur maximale admissible pour le couple de charge moyen | Le couple instantané maximal autorisé | Vitesse de rotation maximale admissible à l'entrée (grease) | Vitesse de rotation moyenne admissible à l'entrée (grasseur) | Réactions négatives | Le poids | Durée de conception | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | R/min | R/min | Arc sec | Poids de la pâte | Une heure | ||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤ 20 | 4 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
Des dessins

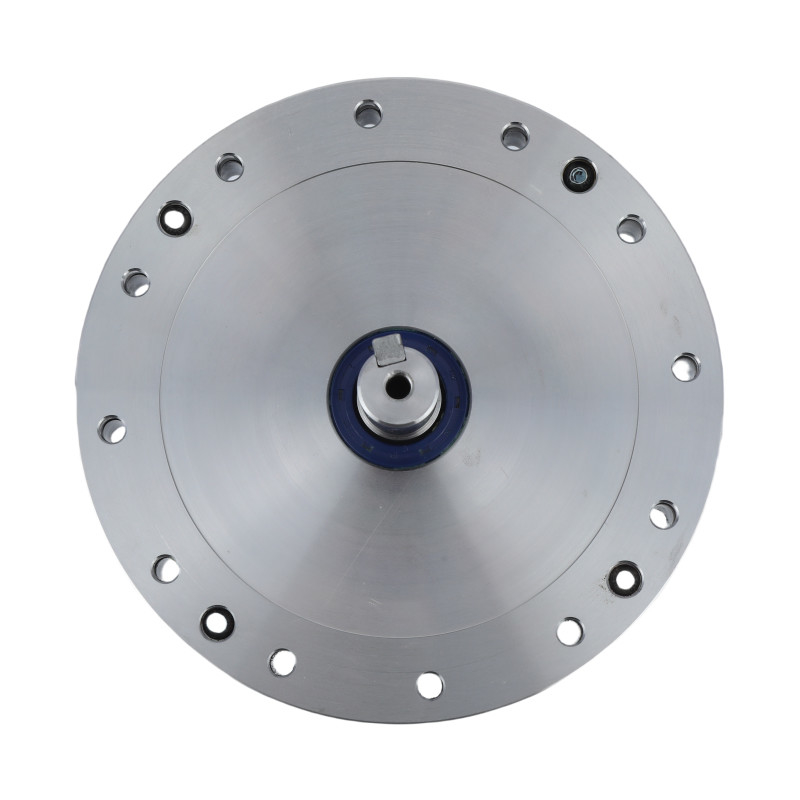

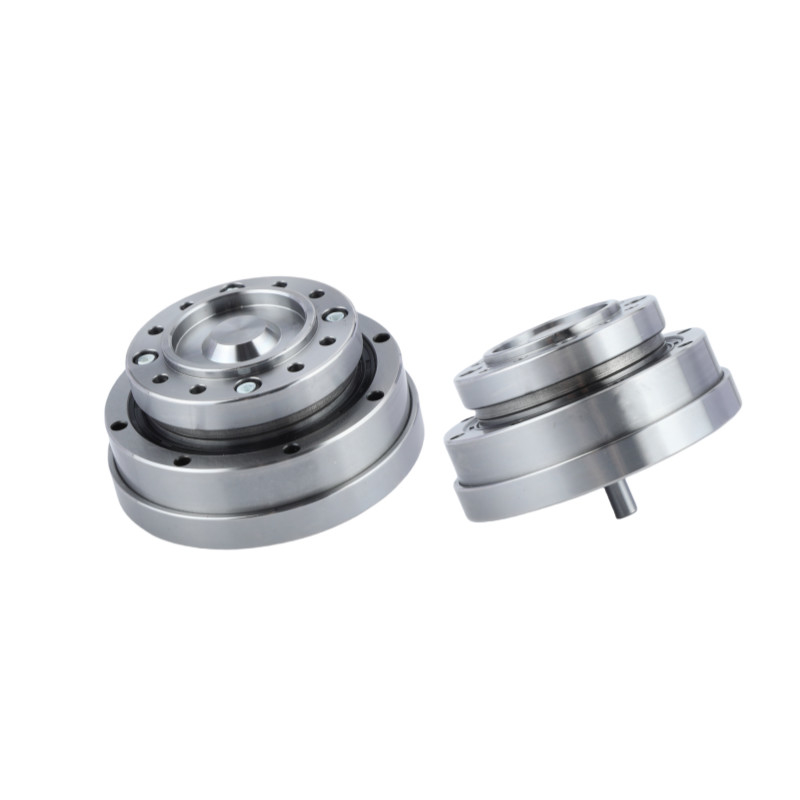

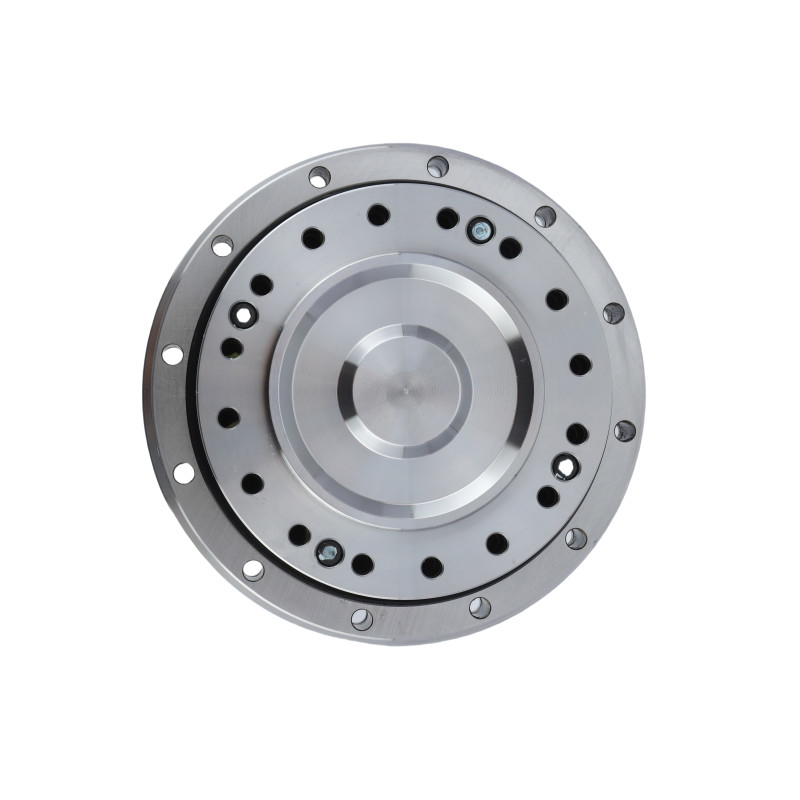

Images détaillées
| Attributs clés des engrenages harmoniques LHT - IV modèle 32 | |||
| Produit | Dispositif harmonieux de modèle 32 | ||
|
Composants
|
Générateur d'ondes, ligne flexible, ligne circulaire | ||
|
Taux de réduction
|
50:1, 80:1, 100:1, 120:1 | ||
|
Réactions négatives
|
Moins de 20 secondes d'arc | ||
|
Vitesse d'entrée moyenne
|
4800 tours/min | ||
|
Vitesse maximale d'entrée
|
3500 tours/min | ||
|
La vie conçue
|
15000 heures | ||
|
Modèle
|
32 | ||
|
Le poids
|
4 kg | ||
| Garantie | 1 année | ||
Applications
|
|
|
| Robots industriels | Robots humainoïdes | Les autres appareils |
