Générateur d'ondes de contrainte de précision scellé Harmonic Zero Backlash Reducteur engrenages

Générateur d'ondes de contrainte de précision scellé Harmonic Zero Backlash Reducteur engrenages

Générateur d'ondes de déformation de précision

Générateur d'ondes de contrainte harmonique scellé

Réducteur de contre-réaction harmonique zéro scellé

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Le numéro de la ligne de téléphonie mobile LHT-20-XX-U-IV

Nous contacter

Demandez un devis

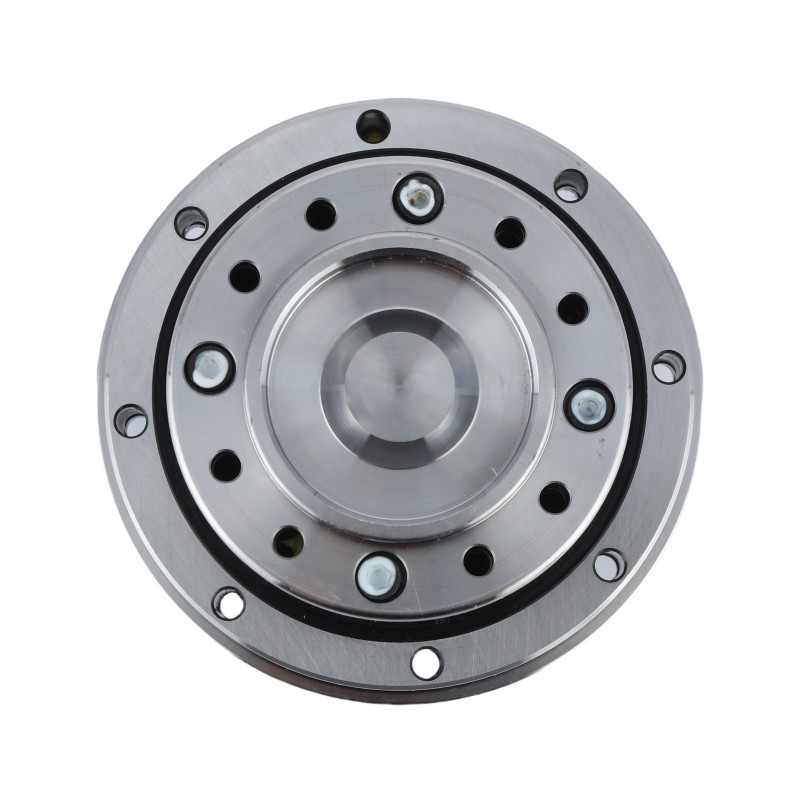

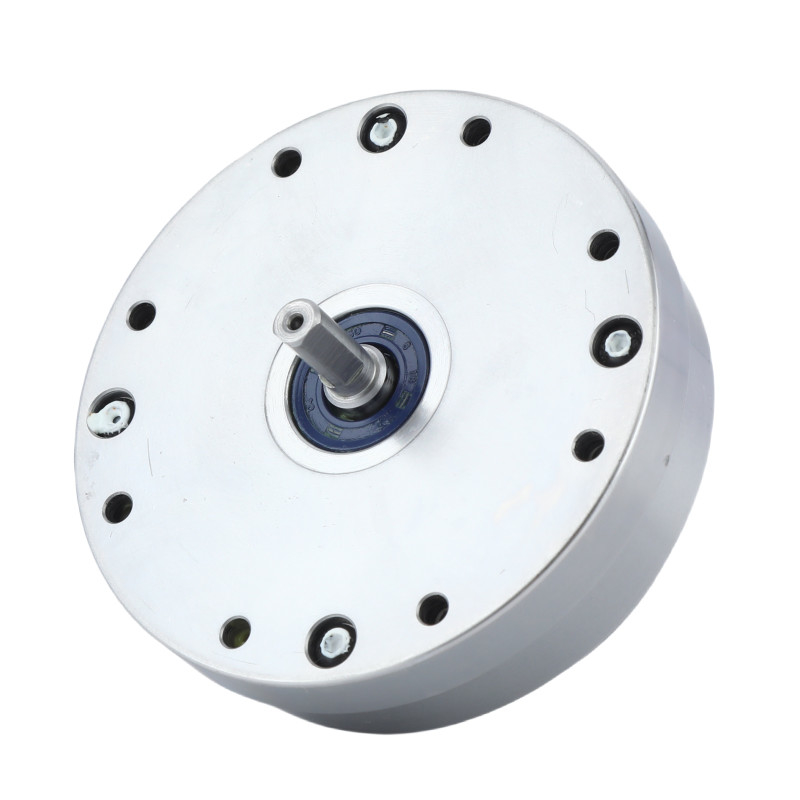

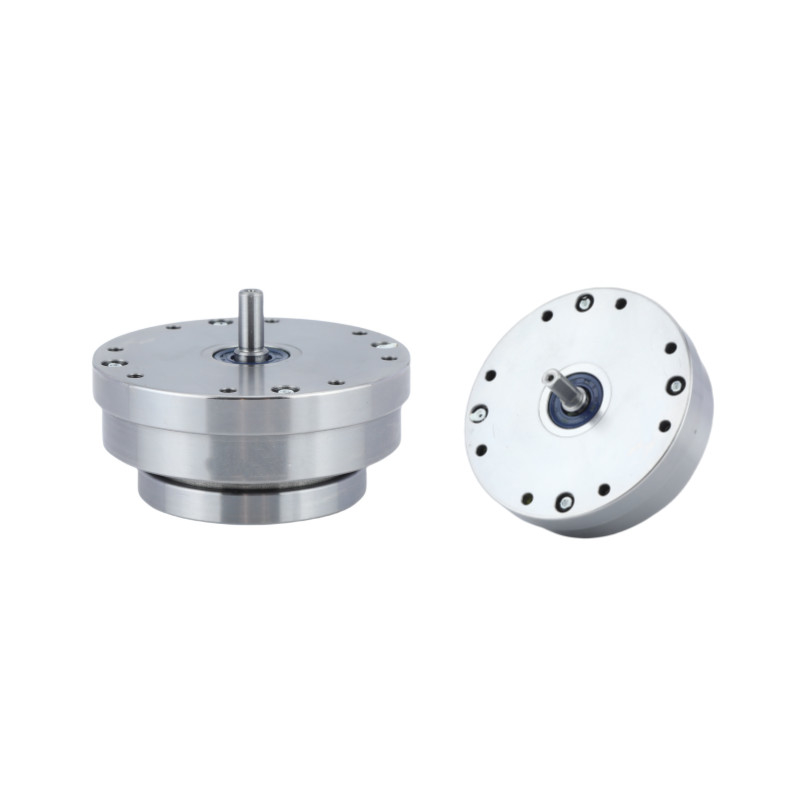

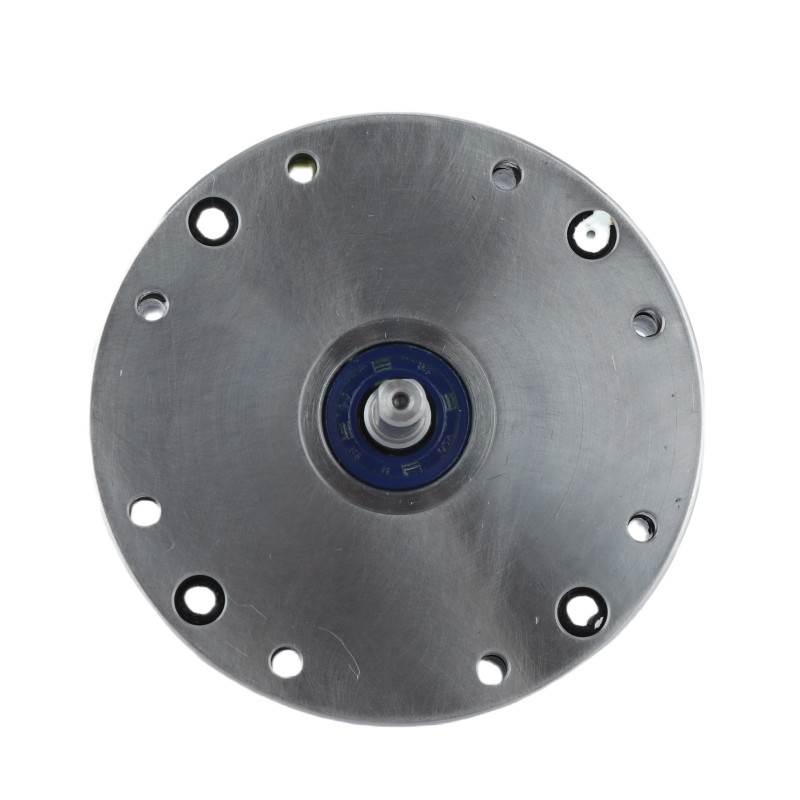

Générateur d'ondes de contrainte de précision scellé Harmonic Zero Backlash Reducteur engrenages

Générateur d'ondes de contrainte de précision scellé Harmonic Zero Backlash Reducteur engrenages

Générateur d'ondes de contrainte de précision scellé Harmonic Zero Backlash Reducteur engrenages

Générateur d'ondes de contrainte de précision scellé Harmonic Zero Backlash Reducteur engrenages

Générateur d'ondes de contrainte de précision scellé Harmonic Zero Backlash Reducteur engrenages

Détails du produit

Produit:

Modèle 20 Réducteur harmonique

Composants:

Générateur d'ondes, ligne flexible, ligne circulaire

Taux de réduction:

50:1, 80:1, 100:1, 120:1, 160:1

Réactions négatives:

≤ 20 secondes d'arc

Vitesse d'entrée maximale:

6500 tours/min

Vitesse d'entrée moyenne:

3500 tours/min

La vie conçue:

15000 heures

Le poids:

1.29kg

Application du projet:

Machines de traitement des métaux, machines de traitement, robots

Garantie:

1 année

Caractéristiques:

Compacteté et légèreté, rapports de vitesse élevés, zéro contre-réaction

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Un bon prix. Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction en ligne

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Un bon prix. Modèle 25 réducteur d'onde de contrainte ultra-légère en ligne

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Un bon prix. Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg en ligne

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Un bon prix. Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14 en ligne

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Excellente boîte de vitesses à entraînement harmonique scellée de précision à vie

Description du produit

Les engrenages à ondes de déformation utilisent l'élasticité du métal. Les engrenages à réducteurs harmoniques ont trois composants de base: un générateur d'ondes, une spline flexible et une spline circulaire.

Les versions plus complexes ont un quatrième composant normalement utilisé pour raccourcir la longueur totale ou pour augmenter la réduction de l'engrenage dans un diamètre plus petit, mais suivent toujours les mêmes principes de base.

Les engrenages réducteurs d'ondes de contrainte offrent des avantages tels que des ratios de réduction élevés en une seule étape, zéro contre-effet et une grande précision qui ne peuvent être égalés par les trains d'engrenages conventionnels.

Générateur d'ondes de contrainte de précision scellé Harmonic Zero Backlash Reducteur engrenages 0

Composants

1.Le générateur d'ondes de l'engrenage à ondes de déformation est constitué d'un roulement à billes mince spécialement conçu et monté sur un moyeu elliptique.

2.La Flexspline est une coupe cylindrique mince en acier allié avec des dents externes à l'extrémité ouverte de la coupe.

3.La spline circulaire est un anneau rigide avec des dents internes.

Tableau des paramètres nominaux

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible à l'entrée (grease)	Vitesse de rotation moyenne admissible à l'entrée (grasseur)	Réactions négatives	Le poids	Durée de conception
		Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible à l'entrée (grease)		Réactions négatives	Le poids	Durée de conception
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	R/min	R/min	Arc sec	Poids de la pâte	Une heure
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20	1.29	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000

Générateur d'ondes de contrainte de précision scellé Harmonic Zero Backlash Reducteur engrenages 1

Images détaillées

Attributs clés des engrenages harmoniques LHT - IV modèle 20
Produit	Dispositif harmonieux de type 20
Composants	Générateur d'ondes, ligne flexible, ligne circulaire
Taux de réduction	50:1, 80:1, 100:1, 120:1, 160:1
Réactions négatives	Moins de 20 secondes d'arc
Vitesse d'entrée moyenne	6500 tours/min
Vitesse maximale d'entrée	3500 tours/min
La vie conçue	15000 heures
Modèle	20
Le poids	1.29kg
Garantie	1 année

Applications


Robots industriels	Dispositifs médicaux	Robots humainoïdes

Machines optiques	Aérospatiale	Systèmes de fabrication
