Générateur de boîte de vitesses à couple aérospatial à entraînement harmonique à haute tension

Tracteur harmonique à couple élevé

Propulsion harmonique aérospatiale

Boîte de vitesses à ondes de déformation aérospatiale

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

LHT-14-XX-U-IV

Nous contacter

Demandez un devis

Générateur de boîte de vitesses à couple aérospatial à entraînement harmonique à haute tension

Détails du produit

Produit:

Modèle 14 Réducteur harmonique

Composants:

Générateur d'ondes, ligne flexible, ligne circulaire

Taux de réduction:

50:1, 80:1, 100:1, 120:1

Réactions négatives:

≤ 20 secondes d'arc

Vitesse d'entrée maximale:

8500 R/min

Vitesse d'entrée moyenne:

3500 tours/min

La vie conçue:

15000 heures

Le poids:

0.66kg

Application du projet:

Robotique, aérospatiale, équipement médical

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Les engrenages harmoniques scellés à haute capacité de couple

Description du produit

Le réducteur d'onde de contrainte est un type de transmission qui repose sur un générateur d'ondes pour générer des ondes de déformation élastiques contrôlables dans des engrenages flexibles pour réaliser le mouvement et la transmission de puissance.Le réducteur harmonique est né au cours de l'exploration lunaire des États-Unis et de l'Union soviétique au siècle dernier.,principalement pour répondre aux besoins urgents des agences de mouvement aérospatial en réducteurs de structure compacte, légers, de petite taille et de grand ratio de réduction,haute efficacité de transmission et haute précision de transmission.

Caractéristiques

1- Haute précision et répétabilité: essentielle pour les applications nécessitant un positionnement et un contrôle précis.

2. Taille compacte: économise de l'espace, permettant des conceptions plus compactes et légères.

3. Rapport couple/poids élevé: offre un couple puissant sans poids significatif.

4Faible usure et longue durée de vie: en raison du contact de roulement des dents, ce qui minimise l'usure et prolonge la durée de vie de l'entraînement.

5Fonctionnement en douceur: offre un mouvement en douceur et cohérent, idéal pour les tâches délicates.

Spécification

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible à l'entrée (grease)	Vitesse de rotation moyenne admissible à l'entrée (grasseur)	Réactions négatives	Le poids	Durée de conception
		Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible à l'entrée (grease)		Réactions négatives	Le poids	Durée de conception
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	R/min	R/min	Arc sec	Poids de la pâte	Une heure
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20	0.66	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000

Des dessins

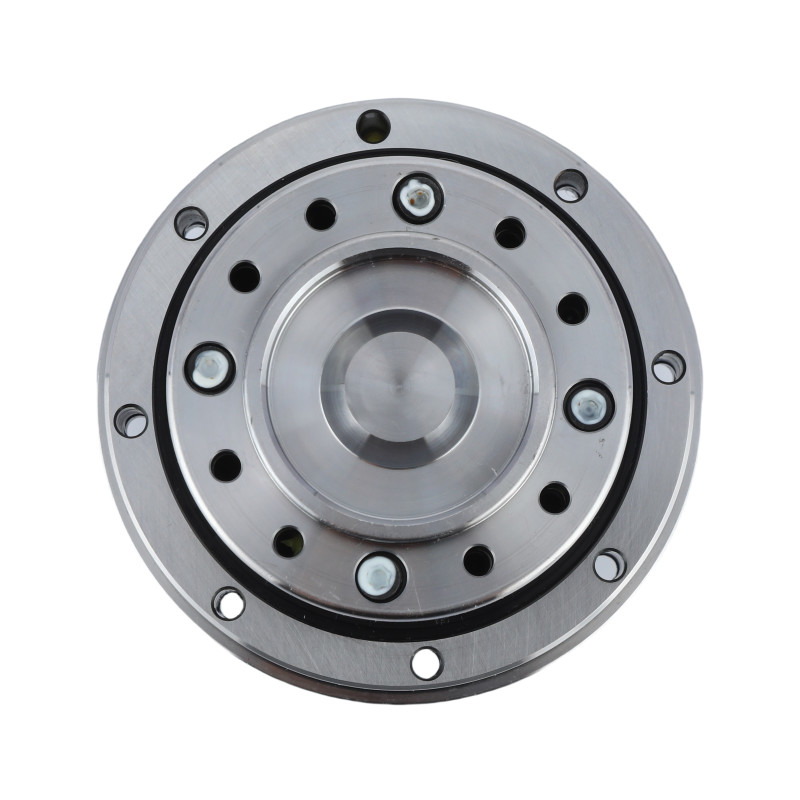

Générateur de boîte de vitesses à couple aérospatial à entraînement harmonique à haute tension 1

Images détaillées

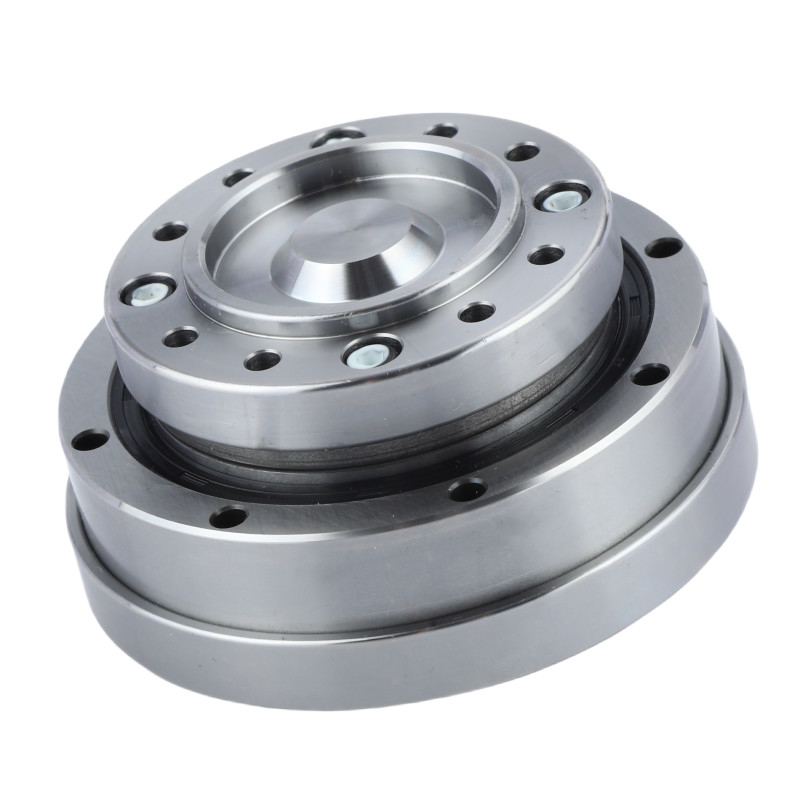

Générateur de boîte de vitesses à couple aérospatial à entraînement harmonique à haute tension 3

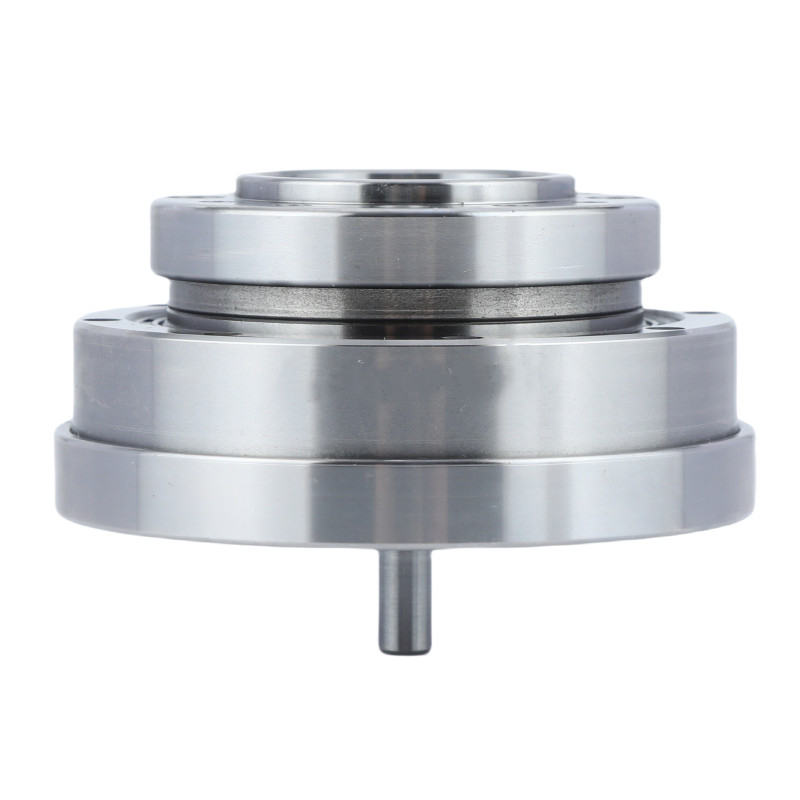

Générateur de boîte de vitesses à couple aérospatial à entraînement harmonique à haute tension 4

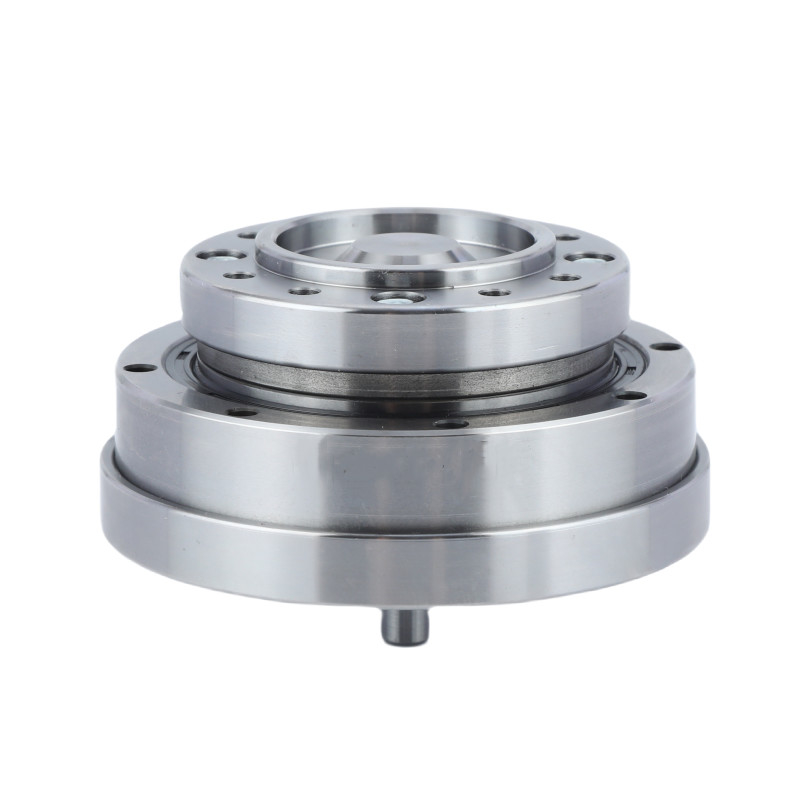

Générateur de boîte de vitesses à couple aérospatial à entraînement harmonique à haute tension 5

Attributs clés des engrenages harmoniques LHT - IV modèle 14
Produit	Le modèle 14 de l'entraînement harmonique
Composants	Générateur d'ondes, ligne flexible, ligne circulaire
Taux de réduction	50:1, 80:1, 100:1, 120:1
Réactions négatives	Moins de 20 secondes d'arc
Vitesse d'entrée moyenne	8500 tours/min
Vitesse maximale d'entrée	3500 tours/min
La vie conçue	15000 heures
Modèle	14
Le poids	0.66kg
Garantie	1 année

Applications


Robots industriels	Dispositifs médicaux	Robots humainoïdes

Aérospatiale	Systèmes de fabrication	Système à semi-conducteurs
