À la maison > produits > Commande harmonique >

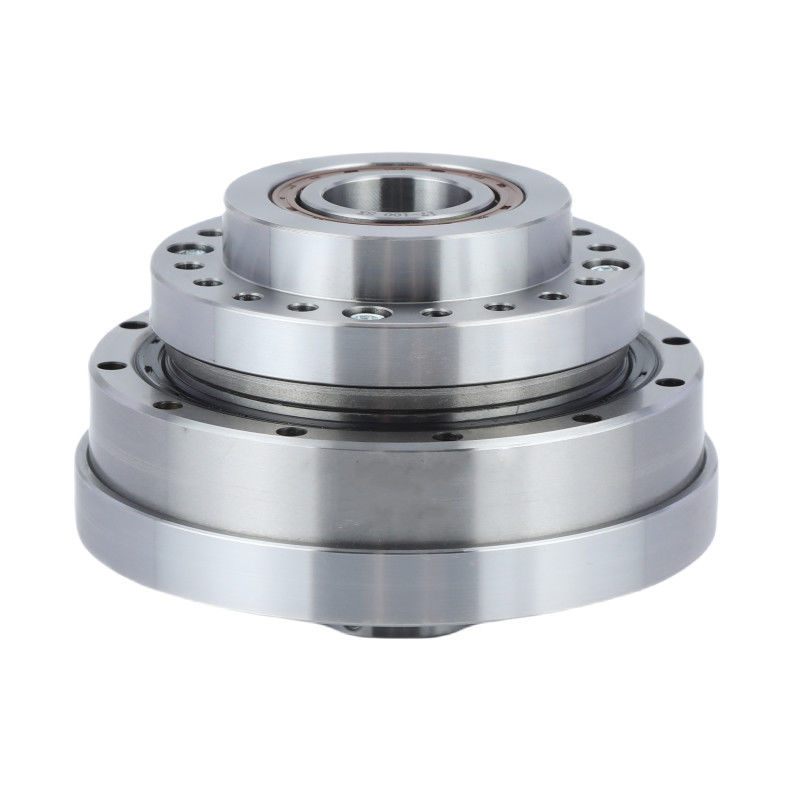

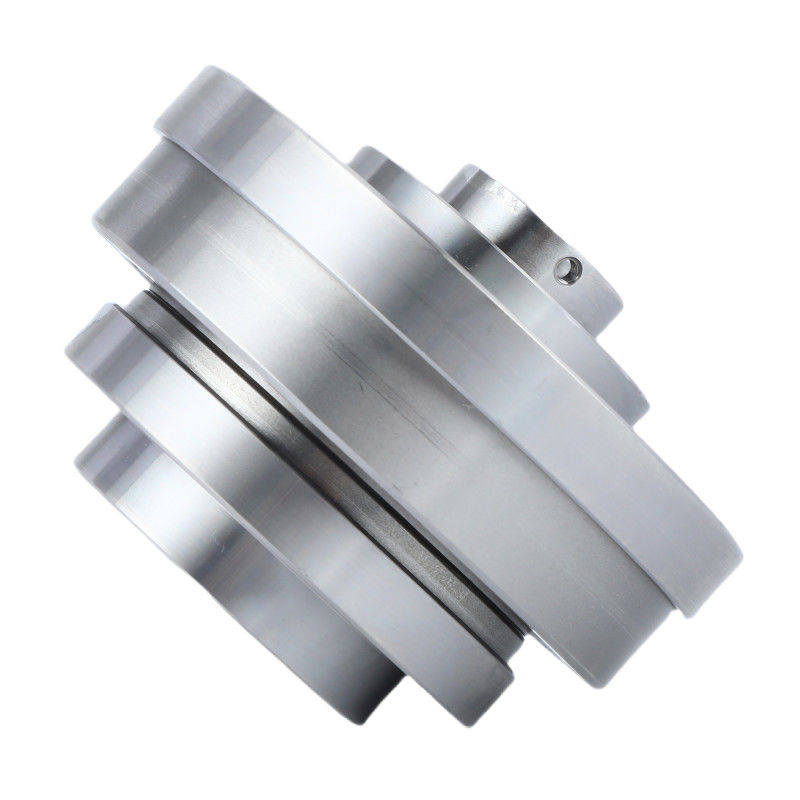

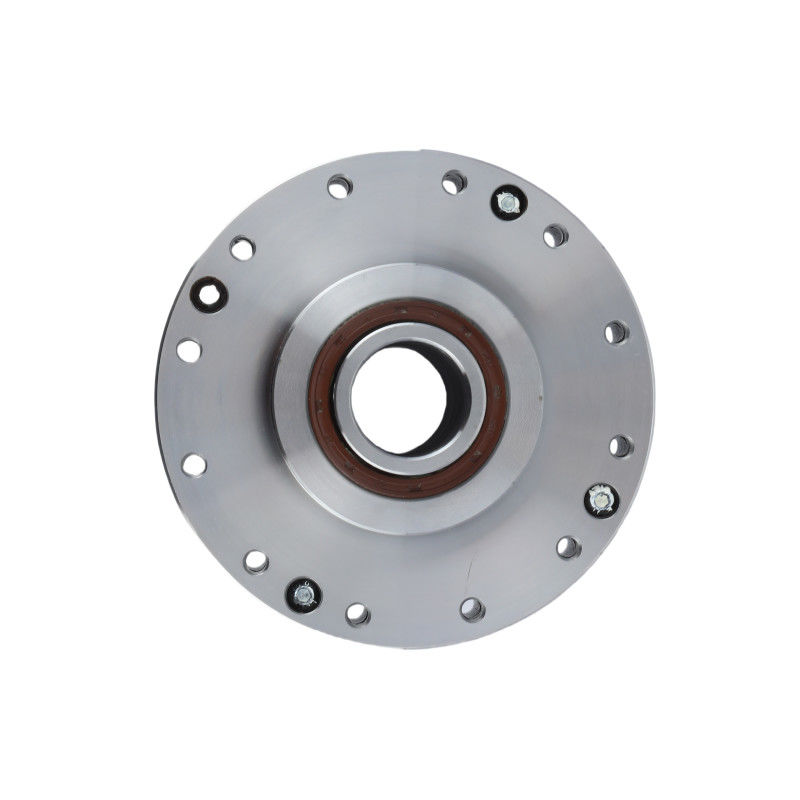

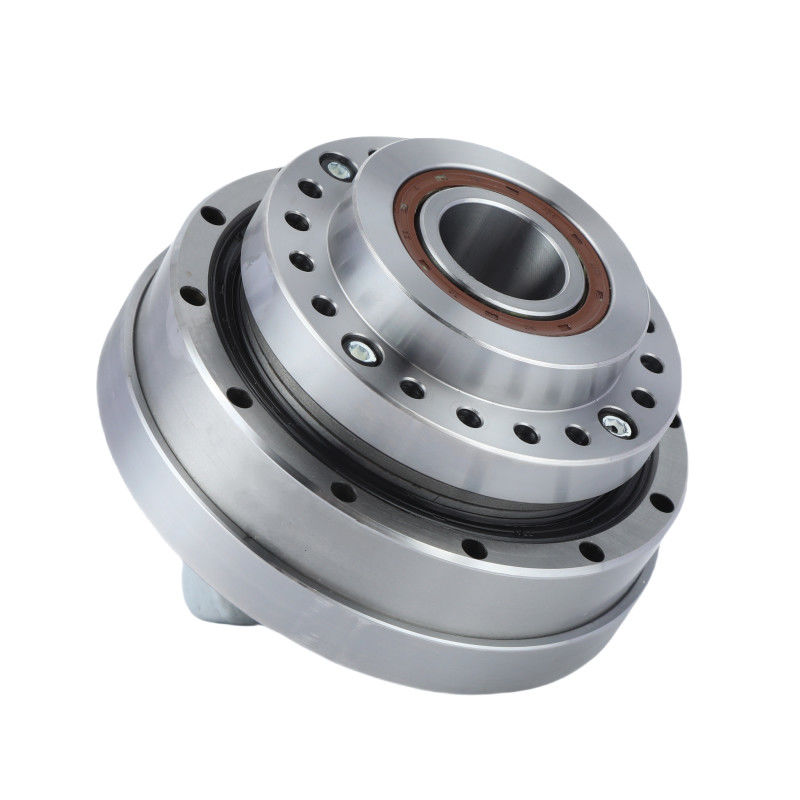

Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg

Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg

Grand train de réduction harmonique creux

7.2 kg d'engrenage de réduction harmonique

7.2 kg boîte de vitesses harmonique

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

LHT-40-XX-U-III

Nous contacter
Demandez un devis
Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg
Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg
Détails du produit
Produit:
Modèle 40 engrenages harmoniques
Composants:
Générateur d'ondes, ligne flexible, ligne circulaire
Taux de réduction:
50:1, 80:1, 100:1, 120:1
Réactions négatives:
≤ 20 secondes d'arc
Vitesse d'entrée maximale:
4000 tours/min
Vitesse d'entrée moyenne:
3000 tr/min
La vie conçue:
15000 heures
Le poids:
7.2 kg
Application du projet:
L'objectif est de renforcer la compétitivité de l'industrie dans le secteur de l'électricité.
Garantie:
1 année
Conditions de paiement et d'expédition
Quantité de commande min
1 série
Prix
To Be Negotiated
Détails d'emballage
Boîte de carton
Délai de livraison
3 à 4 semaines
Conditions de paiement
T/T
Capacité d'approvisionnement
20000 ensembles par mois
Produits connexes
Un bon prix. Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction en ligne

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix
Un bon prix. Modèle 25 réducteur d'onde de contrainte ultra-légère en ligne

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix
Un bon prix. Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg en ligne

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix
Un bon prix. Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14 en ligne

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix
Nous contacter
Contactez-nous maintenant
Description du produit

Des engrenages harmoniques creux de grande taille de la série LHT-III

Description du produit

Les engrenages à ondes de contrainte (également appelés engrenages harmoniques) sont un type de système d'engrenages mécaniques qui utilise une rampe flexible avec des dents externes.qui est déformé par une boucle elliptique tournante pour s'engager avec les dents internes d'un engrenage extérieur.

engrenages à ondes de contrainteutilise un principe de fonctionnement unique basé sur la mécanique élastique des métaux.Les avantages les plus importants sont les caractéristiques de zéro contre-réaction et les économies de poids et d'espace par rapport aux autres engrenages, car notre mécanisme d'engrenage se compose de seulement trois parties de base.Générateur d' ondes,LégislateuretUne spirale circulaire.

Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg 0

Réducteur d'ondes de contrainte composé de trois composants principaux

  1. Générateur d'ondes: Une tige elliptique qui s'intègre à l'intérieur d'une spline cylindrique flexible (Flexspline).
  2. Flexspline: Un composant cylindrique flexible avec des dents externes qui correspondent aux dents internes de la spline circulaire.
  3. Spline circulaire: Anneau rigide avec des dents internes qui se connectent à la spline flexible.

Spécification

Modèle 40
Taux de réduction 50 80 100 120
Le couple nominal à 2000 r/min d'entrée Nm 178 268 345 382
kgfm 18 27 35 39
Le couple maximal autorisé au démarrage et à l'arrêt Nm 523 675 738 802
kgfm 53 69 75 82
Valeur maximale admissible pour le couple de charge moyen Nm 255 369 484 586
kgfm 26 38 49 60
Le couple instantané maximal autorisé Nm 892 1270 1400 1530
kgfm 91 130 143 156
Vitesse de rotation maximale admissible à l'entrée (grease) R/min 4000
Vitesse de rotation moyenne admissible à l'entrée (grease) R/min 3000
Réactions négatives Arc sec ≤ 20
Le poids Poids de la pâte 7.2
Durée de conception Une heure 15000

Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg 1

Des images détaillées

Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg 2

Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg 3

Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg 4

Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg 5

Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg 6 Attributs clés des engrenages harmoniques LHT - III modèle 40
Produit Réducteur d'onde de contrainte modèle 40
Composants
 Générateur d'ondes, ligne flexible, ligne circulaire
Taux de réduction
 50:1, 80:1, 100:1, 120:1
Réactions négatives
 Moins de 20 secondes d'arc
Vitesse d'entrée moyenne
 4000 tours/min
Vitesse maximale d'entrée
 3500 tours/min
La vie conçue
 15000 heures
Modèle
 40
Le poids
 7.2 kg
Garantie 1 année

Applications

Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg 7   Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg 8   Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg 9   Boîte de vitesses de réduction harmonique creuse réductrice d'ondes de contrainte 7,2 kg 10
Robot industriel Un robot humanoïde Dispositifs médicaux Système de fabrication



Les étiquettes：

Grand train de réduction harmonique creux

7.2 kg d'engrenage de réduction harmonique

7.2 kg boîte de vitesses harmonique
