Lieu d'origine:
Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
LHT-32-XX-U-III
Réducteur d'onde de contrainte à faible contre-réaction
Description du produit
Les engrenages à ondes de contrainte (également appelés engrenages harmoniques) sont un type de système d'engrenages mécaniques qui utilise une rampe flexible avec des dents externes.qui est déformé par une boucle elliptique tournante pour s'engager avec les dents internes d'un engrenage extérieur.
L'engrenage à ondes de contrainte est couramment utilisé dans la robotique et l'aérospatiale.
|
Les entraînements harmoniques se composent de trois composants principaux
|
Tableau des paramètres
| Modèle | 32 | |||||
| Taux de réduction | 50 | 80 | 100 | 120 | ||
| Le couple nominal à 2000 r/min d'entrée | Nm | 99 | 153 | 178 | 178 | |
| kgfm | 10 | 16 | 18 | 18 | ||
| Le couple maximal autorisé au démarrage et à l'arrêt | Nm | 281 | 395 | 433 | 459 | |
| kgfm | 29 | 40 | 44 | 47 | ||
| Valeur maximale admissible pour le couple de charge moyen | Nm | 140 | 217 | 281 | 281 | |
| kgfm | 14 | 22 | 29 | 29 | ||
| Le couple instantané maximal autorisé | Nm | 497 | 738 | 841 | 892 | |
| kgfm | 51 | 75 | 86 | 91 | ||
| Vitesse de rotation maximale admissible Je ne sais pas. |
R/min | 4800 | ||||
| Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas. |
R/min | 3500 | ||||
| Réactions négatives | Arc sec | ≤ 20 | ||||
| Le poids | Poids de la pâte | 4.2 | ||||
| Durée de conception | Une heure | 15000 | ||||

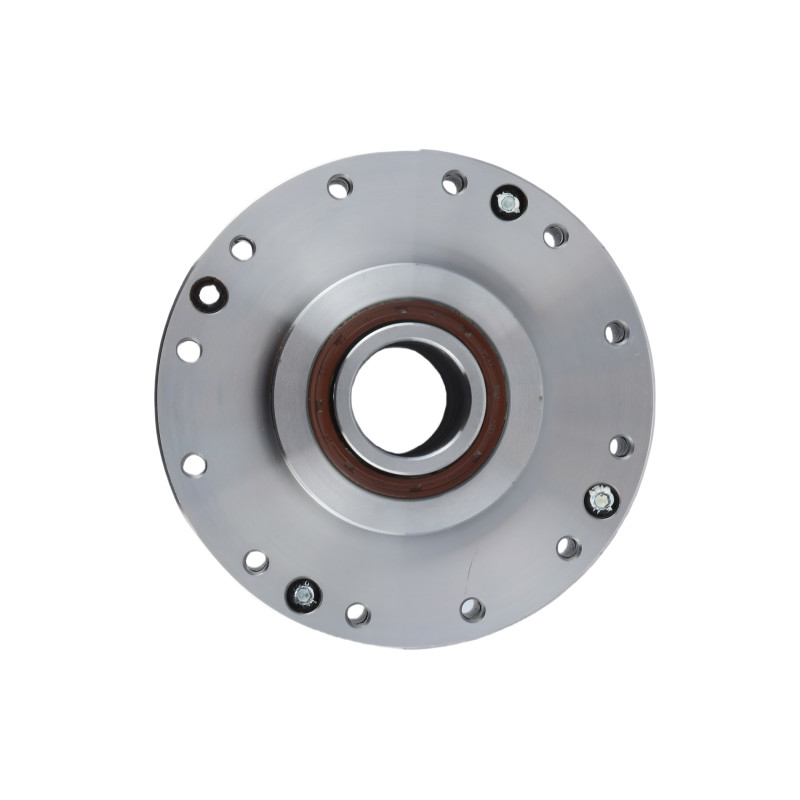

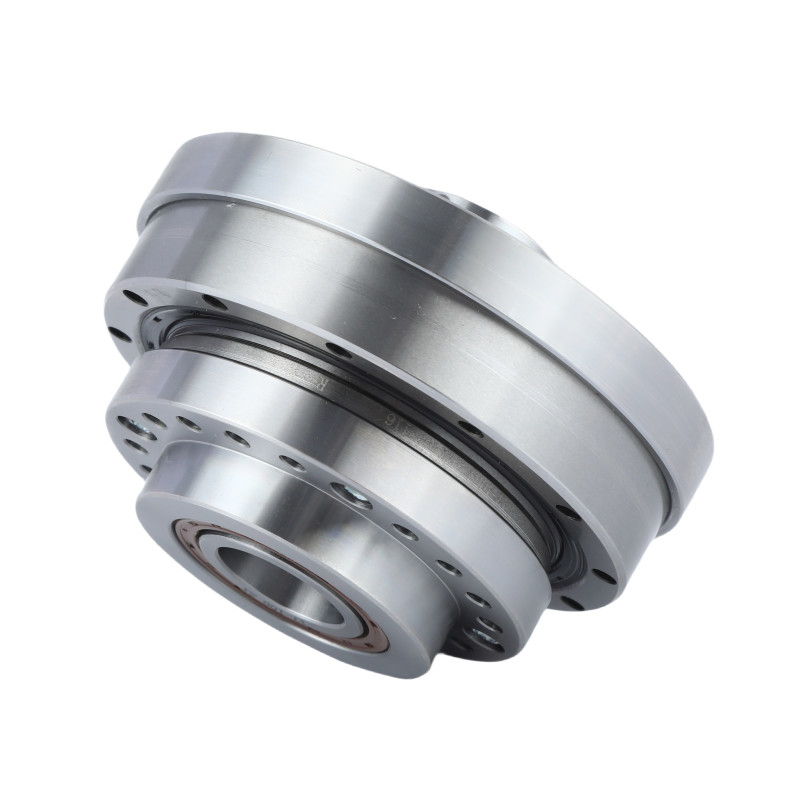

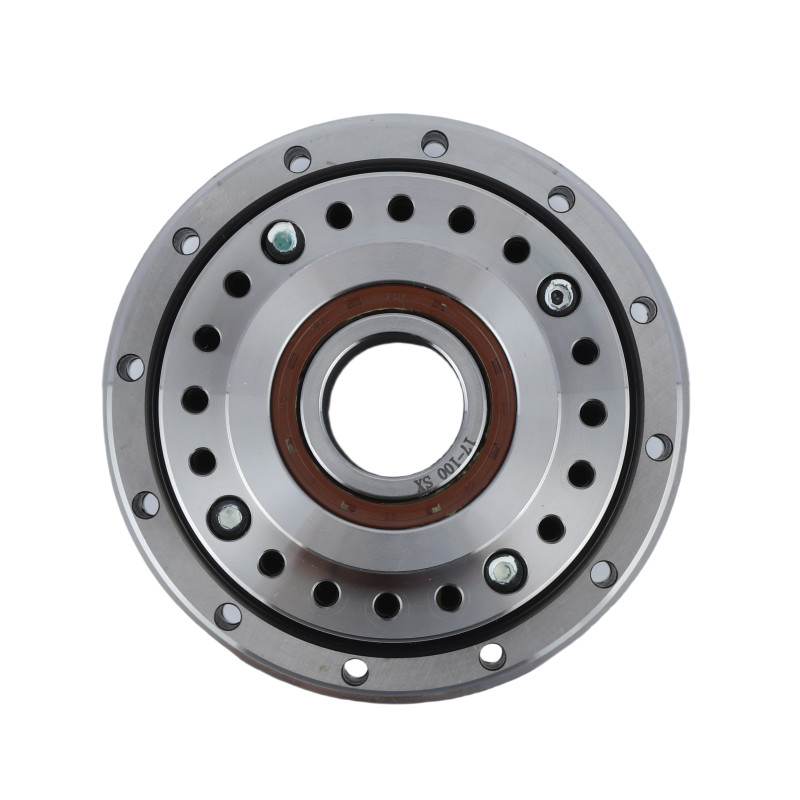

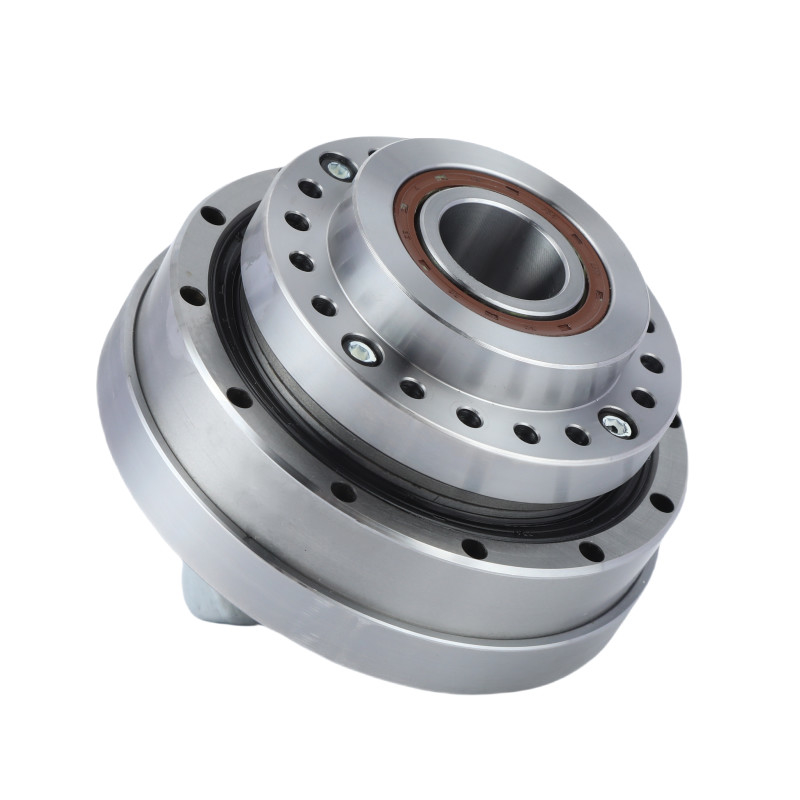

Images détaillées
|
Attributs clés des engrenages harmoniques LHT - III modèle 32 | |||
| Produit | Réducteur d'onde de contrainte modèle 32 | |||
|
Composants
|
Générateur d'ondes, ligne flexible, ligne circulaire | |||
|
Taux de réduction
|
50:1, 80:1, 100:1, 120:1 | |||
|
Réactions négatives
|
Moins de 20 secondes d'arc | |||
|
Vitesse d'entrée moyenne
|
4800 tours/min | |||
|
Vitesse maximale d'entrée
|
3500 tours/min | |||
|
La vie conçue
|
15000 heures | |||
|
Modèle
|
32 | |||
|
Le poids
|
4.2 kg | |||
| Garantie | 1 année | |||
Applications
|
|
|
| Robots industriels | Dispositifs médicaux | Systèmes de fabrication |
