À la maison > produits > Commande harmonique >

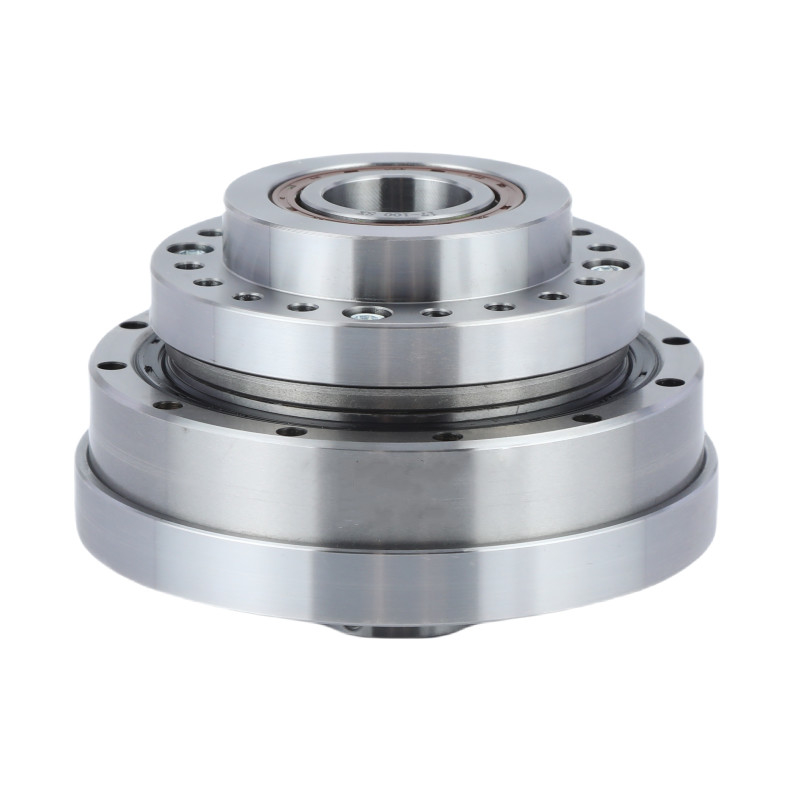

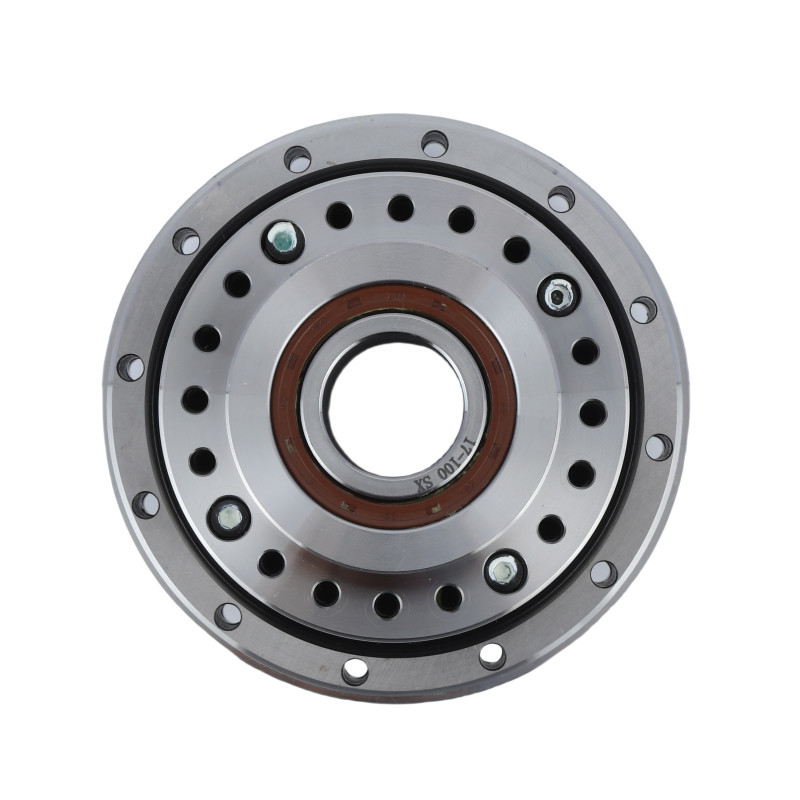

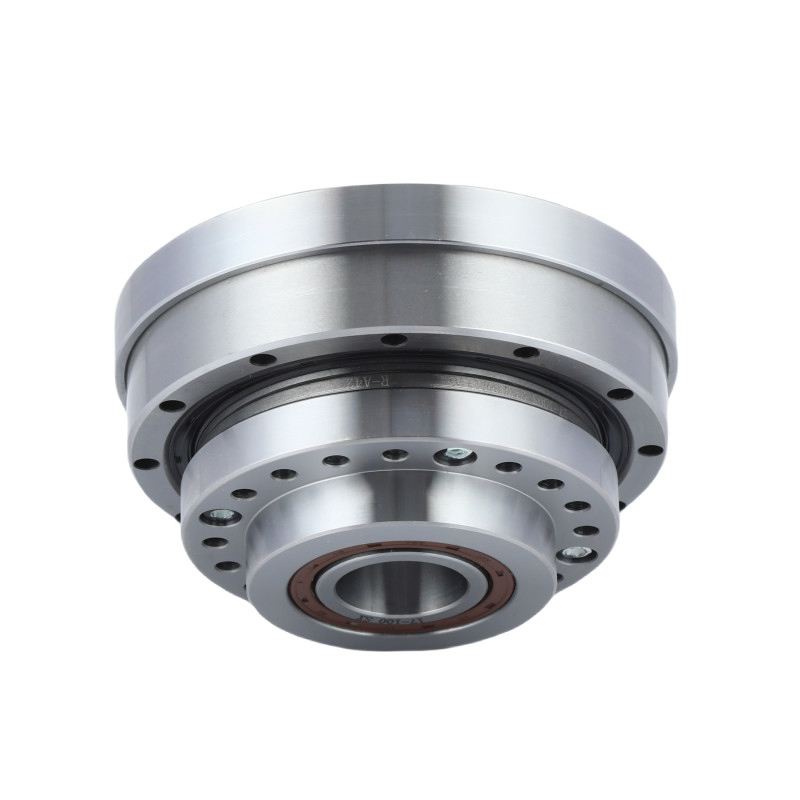

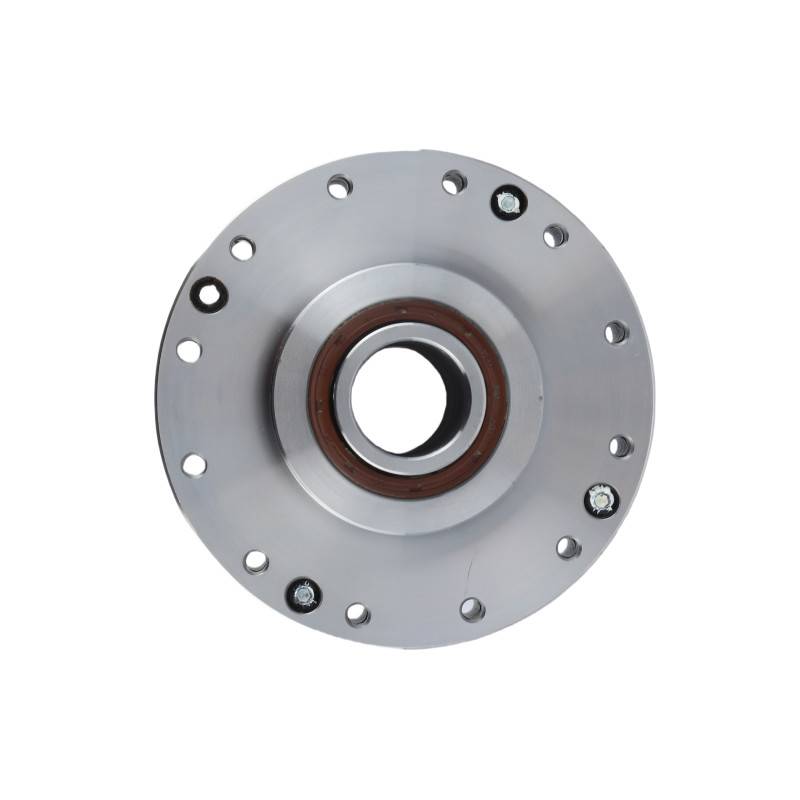

Réducteur d'engrenage à faible contre-réaction

Réducteur d'engrenage à faible contre-réaction

Réducteur à entraînement harmonique

Le moteur à petites harmoniques Flexspline

Les engins à ondes de déformation à entraînement harmonique Flexspline

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

LHT-25-XX-U-III

Nous contacter
Demandez un devis
Réducteur d'engrenage à faible contre-réaction
Réducteur d'engrenage à faible contre-réaction Réducteur d'engrenage à faible contre-réaction Réducteur d'engrenage à faible contre-réaction Réducteur d'engrenage à faible contre-réaction
Détails du produit
Produit:
Réducteur harmonique modèle 25
Composants:
Générateur d'ondes, ligne flexible, ligne circulaire
Taux de réduction:
50:1, 80:1, 100:1, 120:1
Réactions négatives:
≤ 20 secondes d'arc
Vitesse d'entrée maximale:
5600 tours/min
Vitesse d'entrée moyenne:
3500 tours/min
La vie conçue:
10 000 heures
Le poids:
2.02kg
Application du projet:
La recherche sur les technologies de l'information et de l'information a été réalisée dans le cadre
Garantie:
1 année
Conditions de paiement et d'expédition
Quantité de commande min
1 série
Prix
To Be Negotiated
Détails d'emballage
Boîte de carton
Délai de livraison
3 à 4 semaines
Conditions de paiement
T/T
Capacité d'approvisionnement
20000 ensembles par mois
Produits connexes
Un bon prix. Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction en ligne

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix
Un bon prix. Modèle 25 réducteur d'onde de contrainte ultra-légère en ligne

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix
Un bon prix. Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg en ligne

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix
Un bon prix. Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14 en ligne

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix
Nous contacter
Contactez-nous maintenant
Description du produit

Réducteur d' ondes de contrainte à faible contre-réaction

Réducteur d'engrenage à faible contre-réaction 0

Description du produit

Un entraînement harmonique est sans contre-réaction avec un taux élevé de réduction de vitesse par conception.

Les entraînements harmoniques sont essentiels pour les applications qui exigent une grande précision, un couple élevé et une conception compacte.Leur principe de fonctionnement unique et leurs avantages les rendent adaptés à un large éventail d'industries, de la robotique et de l'aérospatiale aux dispositifs médicaux et à l'automatisation industrielle.Les entraînements harmoniques contribuent de manière significative aux performances et à l'efficacité des systèmes technologiques modernes.

Réducteur d'engrenage à faible contre-réaction 1

Opération

Lorsque le générateur d'ondes tourne, il déforme la spline flexible, provoquant l'engagement de ses dents externes avec les dents internes de la spline circulaire à deux points opposés.

Au fur et à mesure que le générateur d'ondes continue de tourner, les points d'engagement se déplacent autour de la circonférence, provoquant la rotation de la ligne de flexion.

Le flexspline a moins de dents que le spline circulaire,donc une rotation complète du générateur d'ondes donne lieu à la rotation de la ligne de flexion par la différence de nombre de dents entre les deux splines, ce qui permet d'atteindre un taux de réduction élevé.

Spécification

Modèle 25
Taux de réduction 50 80 100 120
Le couple nominal à 2000 r/min d'entrée Nm 51 82 87 87
kgfm 5.2 8.4 8.9 8.9
Le couple maximal autorisé au démarrage et à l'arrêt Nm 127 178 204 217
kgfm 13 18 21 22
Valeur maximale admissible pour le couple de charge moyen Nm 72 113 140 140
kgfm 7.3 12 14 14
Le couple instantané maximal autorisé Nm 242 332 369 395
kgfm 25 34 38 40
Vitesse de rotation maximale admissible
Je ne sais pas.		 R/min 5600
Vitesse de rotation moyenne admissible à l'entrée
Je ne sais pas.		 R/min 3500
Réactions négatives Arc sec ≤ 20
Le poids Poids de la pâte 2.02
Durée de conception Une heure 15000

Réducteur d'engrenage à faible contre-réaction 2

Des images détaillées

Réducteur d'engrenage à faible contre-réaction 3

Réducteur d'engrenage à faible contre-réaction 4

Réducteur d'engrenage à faible contre-réaction 5

Réducteur d'engrenage à faible contre-réaction 6 Attributs clés des engrenages harmoniques LHT - III modèle 25
Produit Réducteur d'onde de contrainte modèle 25
Composants
 Générateur d'ondes, ligne flexible, ligne circulaire
Taux de réduction
 50:1, 80:1, 100:1, 120:1
Réactions négatives
 Moins de 20 secondes d'arc
Vitesse d'entrée moyenne
 5600 tours/min
Vitesse maximale d'entrée
 3500 tours/min
La vie conçue
 15000 heures
Modèle
 25
Le poids
 1.32kg
Garantie 1 année

Applications

Réducteur d'engrenage à faible contre-réaction 7   Réducteur d'engrenage à faible contre-réaction 8   Réducteur d'engrenage à faible contre-réaction 9
Robots industriels Robots humainoïdes Machines à commande numérique numérique
