À la maison > produits > Commande harmonique >
Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes

Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes

Réducteur de vitesse harmonique ODM

Robots humanoïdes réducteur de vitesse harmonique

Générateur d'ondes d'entraînement harmonique ODM

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Le numéro de la ligne de transport est le numéro de la ligne de transport.

Nous contacter
Demandez un devis

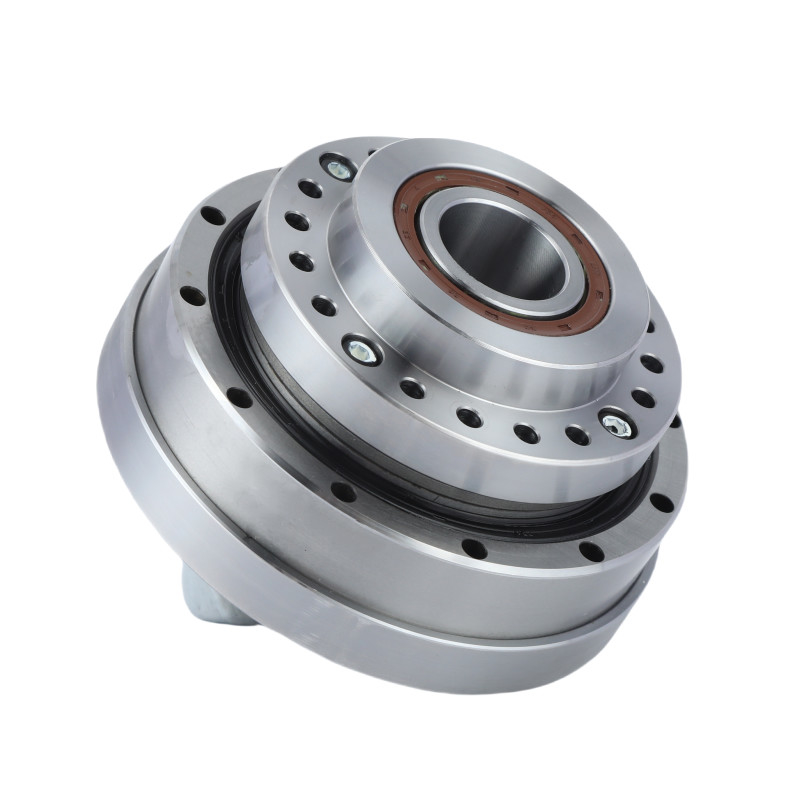

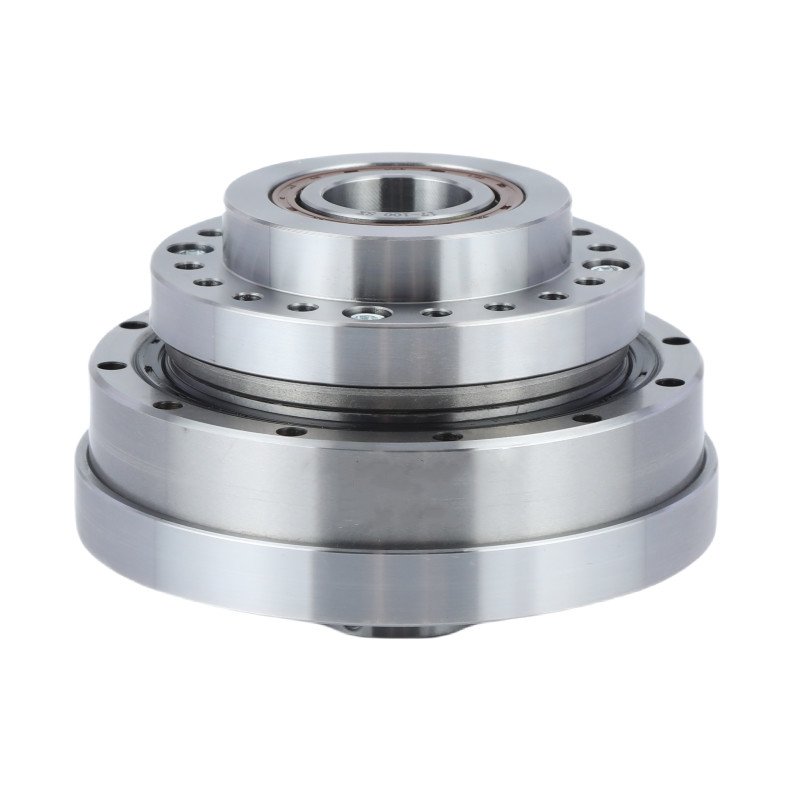

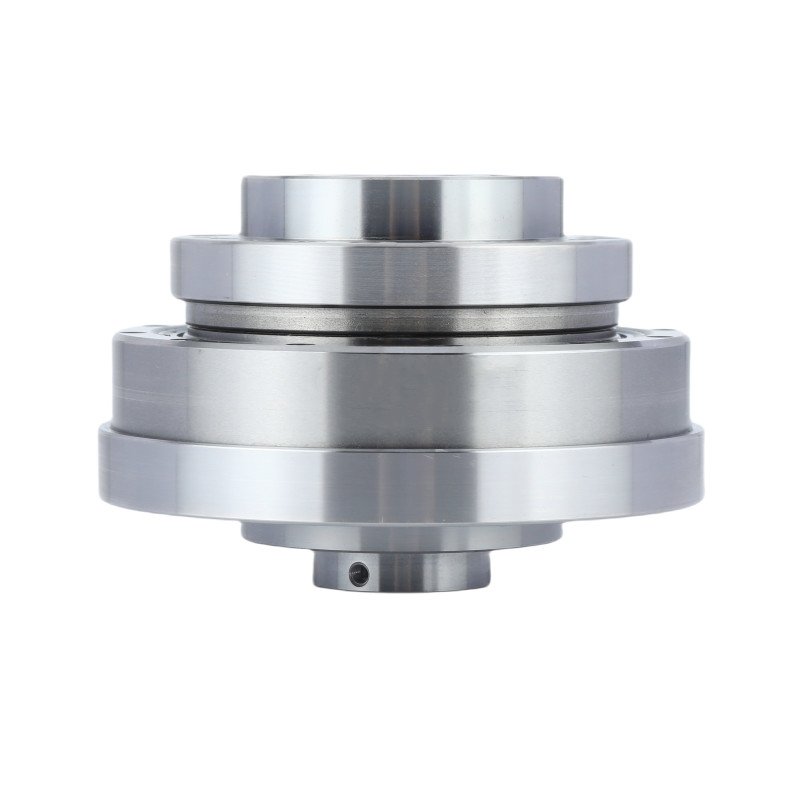

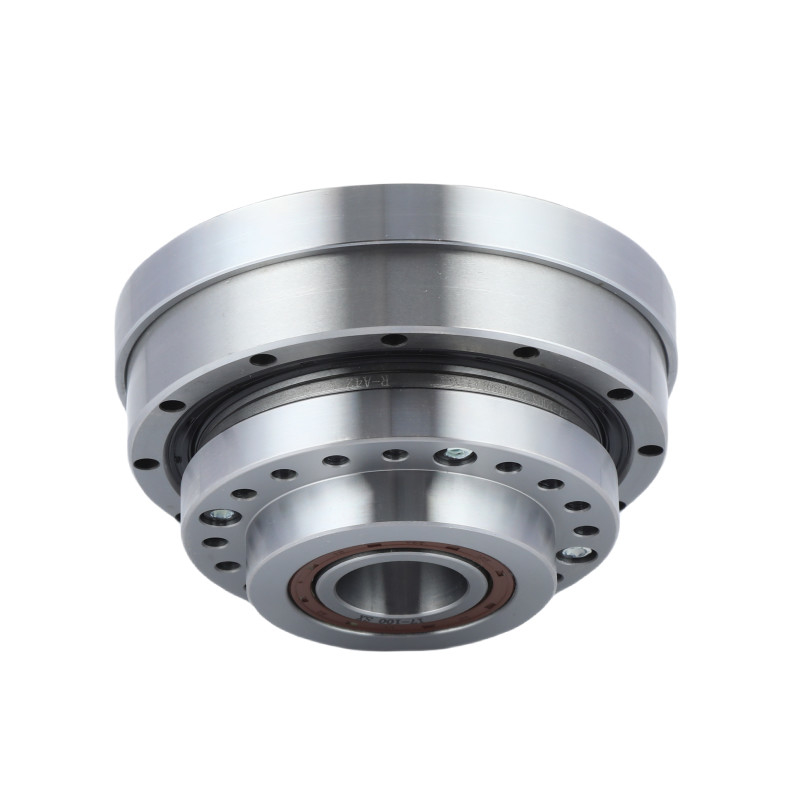

Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes
Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes
Détails du produit
Produit:
Modèle 20 Réducteur harmonique
Composants:
Générateur d'ondes, ligne flexible, ligne circulaire
Taux de réduction:
50:1, 80:1, 100:1
Réactions négatives:
≤ 20 secondes d'arc
Vitesse d'entrée maximale:
6500 tours/min
Vitesse d'entrée moyenne:
3500 tours/min
La vie conçue:
15000 heures
Le poids:
1.32kg
Application du projet:
Robotique, aérospatiale, équipement médical
Garantie:
1 année
Conditions de paiement et d'expédition
Quantité de commande min
1 série
Prix
To Be Negotiated
Détails d'emballage
Boîte de carton
Délai de livraison
3 à 4 semaines
Conditions de paiement
T/T
Capacité d'approvisionnement
20000 ensembles par mois
Produits connexes
Un bon prix. Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction en ligne

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix
Un bon prix. Modèle 25 réducteur d'onde de contrainte ultra-légère en ligne

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix
Un bon prix. Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg en ligne

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix
Un bon prix. Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14 en ligne

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix
Nous contacter
Contactez-nous maintenant
Description du produit

Réducteur de tension de la série LHT-III

Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes 0

Description du produit

Un entraînement harmonique est sans contre-réaction avec un taux élevé de réduction de vitesse par conception.

L'arbre de base fait tourner le générateur d'ondes de contrainte, qui est elliptique avec des roulements autour de la circonférence.

Avec des principes de fonctionnement et une construction qui maximisent le couple de sortie et minimisent taille et poids,

Les engrenages harmoniques offrent des avantages tels que des ratios de réduction élevés en une seule étape, zéro contrecoup et une grande précision qui ne peuvent être égalés par les trains d'engrenages conventionnels.

Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes 1

Caractéristiques

1- Haute précision et répétabilité: essentielle pour les applications nécessitant un positionnement et un contrôle précis.

2. Taille compacte: économise de l'espace, permettant des conceptions plus compactes et légères.

3. Rapport couple/poids élevé: offre un couple puissant sans poids significatif.

4Faible usure et longue durée de vie: en raison du contact de roulement des dents, ce qui minimise l'usure et prolonge la durée de vie de l'entraînement.

5Fonctionnement en douceur: offre un mouvement en douceur et cohérent, idéal pour les tâches délicates.

Spécification

Modèle 20
Taux de réduction 50 80 100
Le couple nominal à 2000 r/min d'entrée Nm 17 24 28
Le couple maximal autorisé au démarrage et à l'arrêt Nm 39 51 57
Valeur maximale admissible pour le couple de charge moyen Nm 24 33 34
Le couple instantané maximal autorisé Nm 69 89 95
Vitesse de rotation maximale admissible R/min 6500
Vitesse de rotation moyenne admissible à l'entrée R/min 3500
Réactions négatives Arc sec ≤ 20
Le poids Poids de la pâte 1.32
Durée de conception Une heure 9000 10000 10000

Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes 2

Des images détaillées

Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes 3

Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes 4

Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes 5

Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes 6 Attributs clés des engrenages harmoniques LHT - III modèle 20
Produit Dispositif harmonieux de type 20
Composants
 Générateur d'ondes, ligne flexible, ligne circulaire
Taux de réduction
 50:1, 80:1, 100:1
Réactions négatives
 Moins de 20 secondes d'arc
Vitesse d'entrée moyenne
 6500 tours/min
Vitesse maximale d'entrée
 3500 tours/min
La vie conçue
 15000 heures
Modèle
 20
Le poids
 1.32kg
Garantie 1 année

Applications

Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes 7   Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes 8   Réducteur de vitesse harmonieuse pour générateur d'ondes pour robots humanoïdes 9
Machines optiques Impression 3D et fabrication de papier Systèmes de fabrication
Les étiquettes：

Réducteur de vitesse harmonique ODM

Robots humanoïdes réducteur de vitesse harmonique

Générateur d'ondes d'entraînement harmonique ODM
