Générateur d'ondes de contrainte léger à entraînement harmonique Servo-moteur réducteur engrenages

Générateur d'ondes de contrainte léger

Générateur d'ondes de contrainte harmonique

Servo-moteur à entraînement harmonique léger

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Le numéro de série de l'appareil doit être le suivant:

Nous contacter

Demandez un devis

Générateur d'ondes de contrainte léger à entraînement harmonique Servo-moteur réducteur engrenages

Détails du produit

Produit:

LHT - I modèle 40 engrenages réducteurs harmoniques

Composants:

Générateur d'ondes, ligne flexible, ligne circulaire

Taux de réduction:

501 à 120:1

Réactions négatives:

≤ 20 secondes d'arc

Vitesse d'entrée maximale:

4000 tours/min

Vitesse d'entrée moyenne:

3000 tr/min

La vie conçue:

15000 heures

Le poids:

4.4kg

Application du projet:

Armes robotiques, tourne-disques de précision, actionneurs aérospatiaux

Caractéristiques:

Rapports de vitesse élevés, contre-réaction nulle, capacité de couple élevée, compact et léger, mouv

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Boîte de vitesses réductrice harmonique légère à faible contre-réaction

Description du produit

Les engrenages à ondes de contrainte (également appelés engrenages à entraînement harmonique) sont un type de système d'engrenages mécaniques qui utilise un spline flexible avec des dents externes,qui est déformé par une boucle elliptique tournante pour s'engager avec les dents de vitesses internes d'une spline externe. Cercle extérieur: spline circulaire (fixée)

Le fonctionnement de base des boîtes de vitesses de tension/harmonique repose sur l'interaction entre trois composants principaux: le générateur de vague, la ligne flexible et la ligne circulaire.Chacun joue un rôle crucial dans la conversion du couple d'entrée en mouvement de sortie précis, ce qui distingue ces boîtes de vitesses en termes d'efficacité et de précision.

Les systèmes d'entraînement harmonique sont utiles pour augmenter le couple de sortie dans les engrenages utilisés dans le fraisage, dans la fabrication et dans les machines qui utilisent des bras robotiques.

Générateur d'ondes de contrainte léger à entraînement harmonique Servo-moteur réducteur engrenages 0

Tableau des paramètres

Modèle		40
Taux de réduction		50	80	100	120
Le couple nominal à 2000 r/min d'entrée	Nm	137	206	265	294
Le couple nominal à 2000 r/min d'entrée	kgfm	14	21	27	30
Le couple maximal autorisé au démarrage et à l'arrêt	Nm	402	519	568	617
Le couple maximal autorisé au démarrage et à l'arrêt	kgfm	41	53	58	63
Valeur maximale admissible pour le couple de charge moyen	Nm	196	284	372	451
Valeur maximale admissible pour le couple de charge moyen	kgfm	20	29	38	46
Le couple instantané maximal autorisé	Nm	686	980	1080	1180
Le couple instantané maximal autorisé	kgfm	70	100	110	120
Vitesse de rotation maximale admissible Je ne sais pas.	R/min	4000
Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas.	R/min	3000
Réactions négatives	Arc sec	≤ 20
Le poids	en kg	4.4
Durée de conception	Une heure	10000	15000	15000	15000

Générateur d'ondes de contrainte léger à entraînement harmonique Servo-moteur réducteur engrenages 4

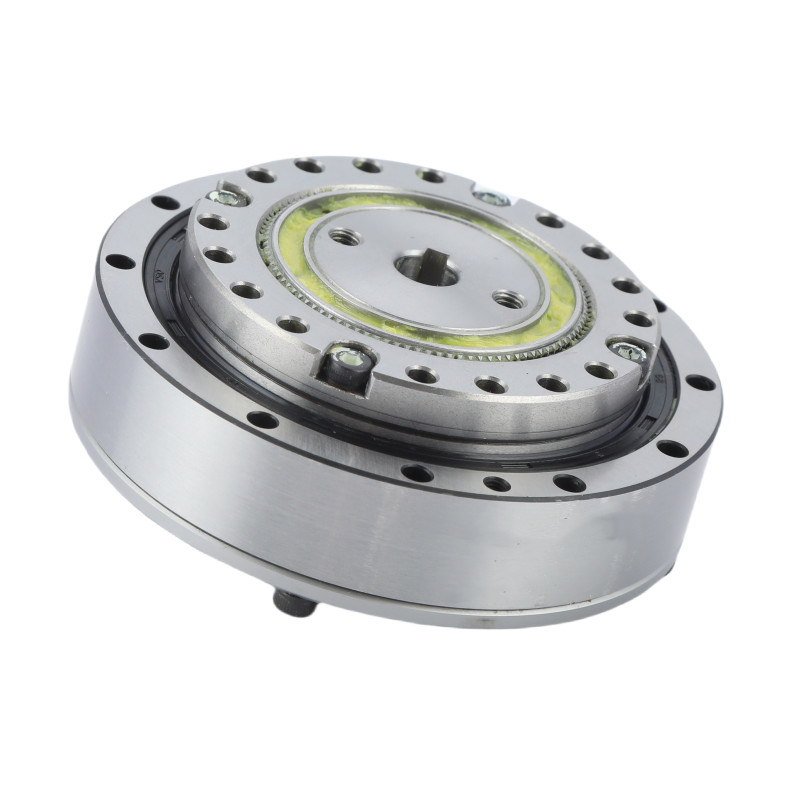

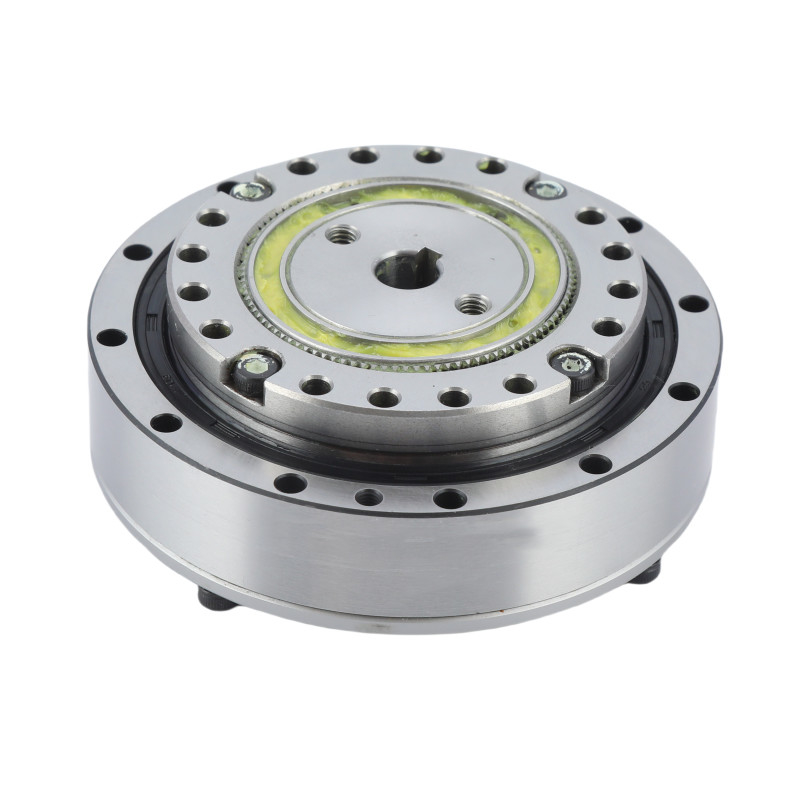

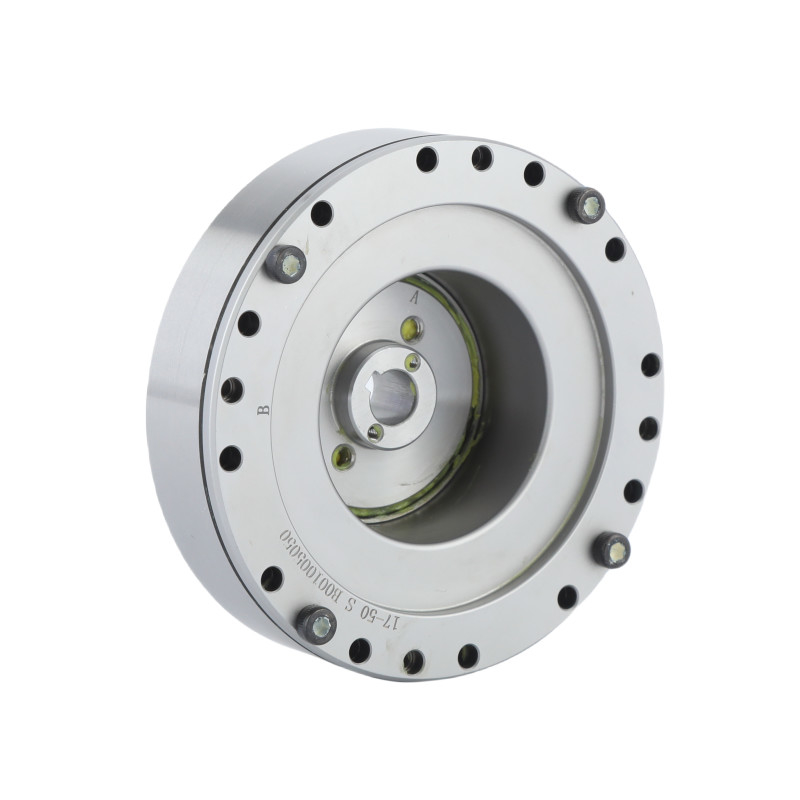

Des images détaillées

Générateur d'ondes de contrainte léger à entraînement harmonique Servo-moteur réducteur engrenages 5

Générateur d'ondes de contrainte léger à entraînement harmonique Servo-moteur réducteur engrenages 6

Générateur d'ondes de contrainte léger à entraînement harmonique Servo-moteur réducteur engrenages 7

	Attributs clés des engrenages harmoniques LHT - I modèle 40
	Produit	Le moteur harmonique modèle 40
	Composants	Générateur d'ondes, ligne flexible, ligne circulaire
	Taux de réduction	50:1, 80:1, 100:1, 120:1
	Réactions négatives	Moins de 20 secondes d'arc
	Vitesse d'entrée moyenne	4000 tours/min
	Vitesse maximale d'entrée	3 000 tours/min
	La vie conçue	15000 heures
	Modèle	40
	Le poids	40,4 kg
	Garantie	1 année

Applications


Un robot humanoïde	Machines à commande numérique numérique	Systèmes de fabrication
