Lieu d'origine:
Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
LHT-32-XX-U-I
|
Aucune réaction Faible réactionLes entraînements harmoniques offrent un contre-effet extrêmement faible à zéro, améliorant la précision et la répétabilité du positionnement, ce qui est essentiel dans les applications de précision telles que la robotique et les machines CNC. Fiabilité et durabilité Une longue durée de vieEn raison de la répartition efficace de la charge et de la conception robuste, les entraînements harmoniques sont très fiables et durables, ce qui les rend adaptés à des applications exigeantes. Flexibilité dans la conception PersonnalisableLes entraînements harmoniques peuvent être personnalisés pour répondre aux besoins spécifiques de l'application, offrant une flexibilité en termes de taille, de rapport et d'intégration. |
| Modèle | 32 | |||||
| Taux de réduction | 50 | 80 | 100 | 120 | ||
| Le couple nominal à 2000 r/min d'entrée | Nm | 76 | 118 | 137 | 137 | |
| kgfm | 7.8 | 12 | 14 | 14 | ||
| Le couple maximal autorisé au démarrage et à l'arrêt | Nm | 216 | 304 | 333 | 353 | |
| kgfm | 22 | 31 | 34 | 36 | ||
| Valeur maximale admissible pour le couple de charge moyen | Nm | 108 | 167 | 216 | 216 | |
| kgfm | 11 | 17 | 22 | 22 | ||
| Le couple instantané maximal autorisé | Nm | 382 | 568 | 647 | 686 | |
| kgfm | 39 | 58 | 66 | 70 | ||
| Vitesse de rotation maximale admissible Je ne sais pas. |
R/min | 4800 | ||||
| Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas. |
R/min | 3500 | ||||
| Réactions négatives | Arc sec | ≤ 20 | ||||
| Le poids | en kg | 2.54 | ||||
| Durée de conception | Une heure | 10000 | 15000 | 15000 | 15000 | |
|

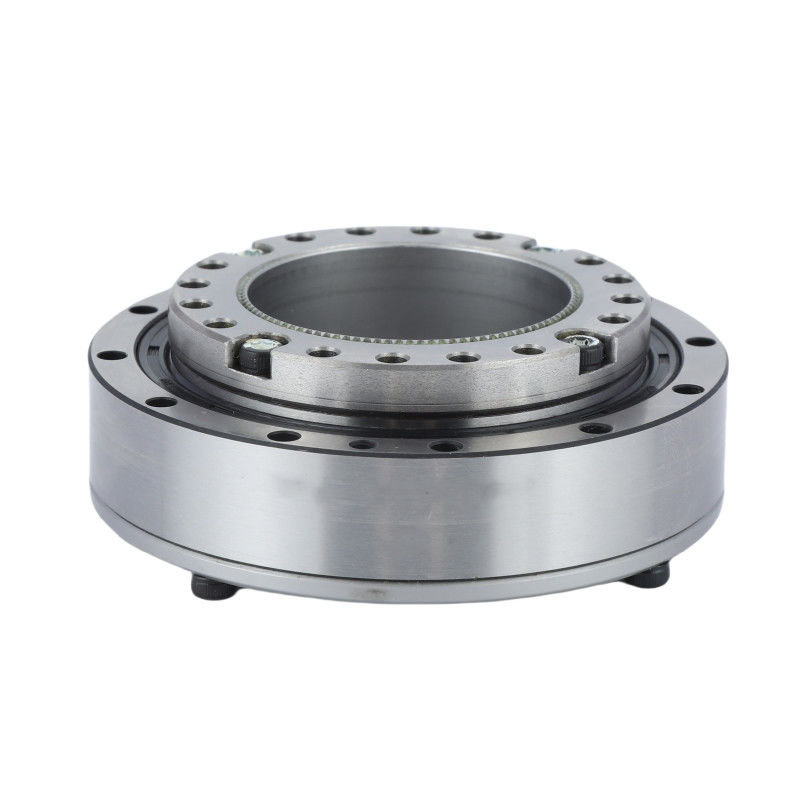

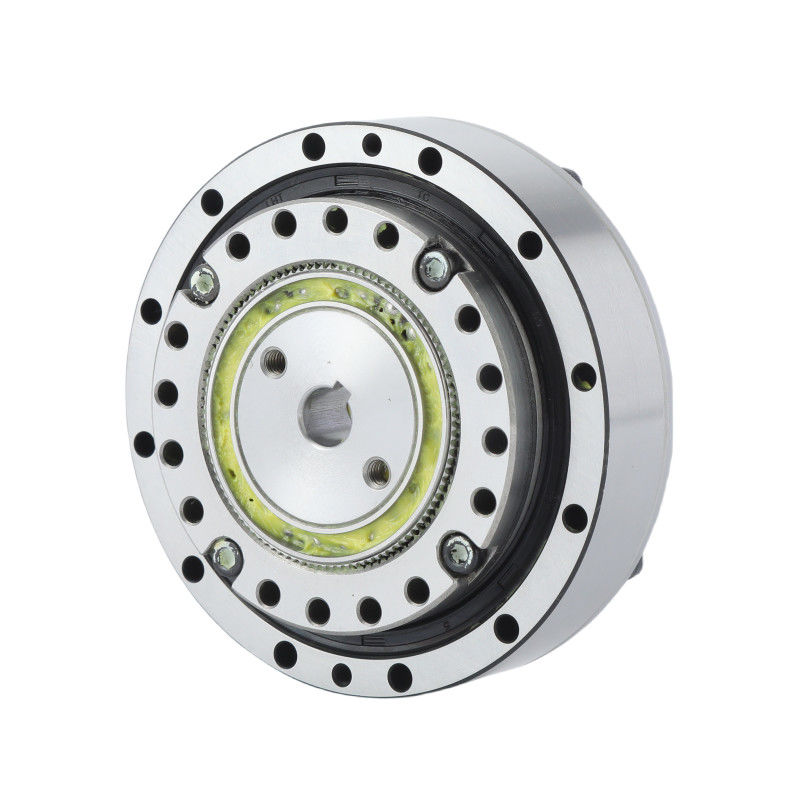

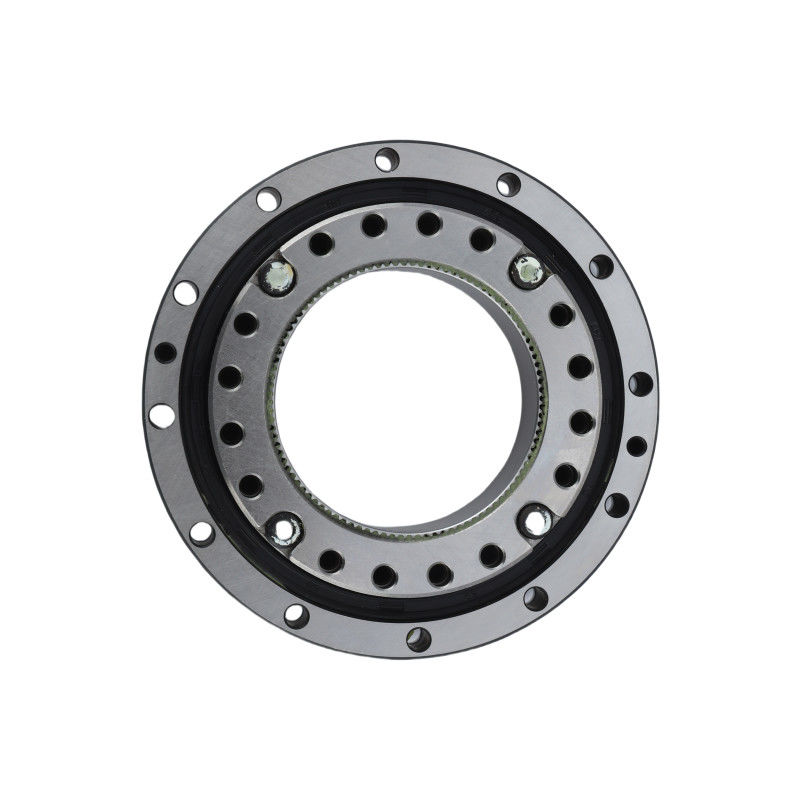

Attributs clés des engrenages harmoniques LHT - I modèle 32 | |||
| Produit | Dispositif harmonieux de modèle 32 | |||
|
Composants
|
Générateur d'ondes, ligne flexible, ligne circulaire | |||
|
Taux de réduction
|
50:1, 80:1, 100:1, 120:1 | |||
|
Réactions négatives
|
Moins de 20 secondes d'arc | |||
|
Vitesse d'entrée moyenne
|
4800 tours/min | |||
|
Vitesse maximale d'entrée
|
3500 tours/min | |||
|
La vie conçue
|
15000 heures | |||
|
Modèle
|
32 | |||
|
Le poids
|
20,54 kg | |||
| Garantie | 1 année | |||
