Name: Réducteur d'engrenage à contre-courant zéro pour armes robotiques
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-25-XX-U-I
Availability: InStock

À la maison > produits > Commande harmonique >

Réducteur d'engrenage à contre-courant zéro pour armes robotiques

à entraînement harmonique réducteur d'engrenages

Dispositif d'entraînement harmonique des bras robotiques

Réducteur d'engrenages à bras robotiques

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

LHT-25-XX-U-I

Nous contacter

Demandez un devis

Réducteur d'engrenage à contre-courant zéro pour armes robotiques

Détails du produit

Produit:

Réducteur harmonique LHT - I modèle 25

Composants:

Générateur d'ondes, ligne flexible, ligne circulaire

Taux de réduction:

50:1, 80:1, 100:1, 120:1

Réactions négatives:

≤ 20 secondes d'arc

Vitesse d'entrée maximale:

5600 tours/min

Vitesse d'entrée moyenne:

3500 tours/min

La vie conçue:

15000 heures

Le poids:

1.22kg

Application du projet:

Robotique, aérospatiale, appareils médicaux, machines à commande numérique, automobile

Caractéristiques:

Proportions de vitesses élevées, contrecoup nul, capacité de couple élevée, compact et léger, fiabil

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Vague de déformation compacteAucune réactionLe moteur harmonique

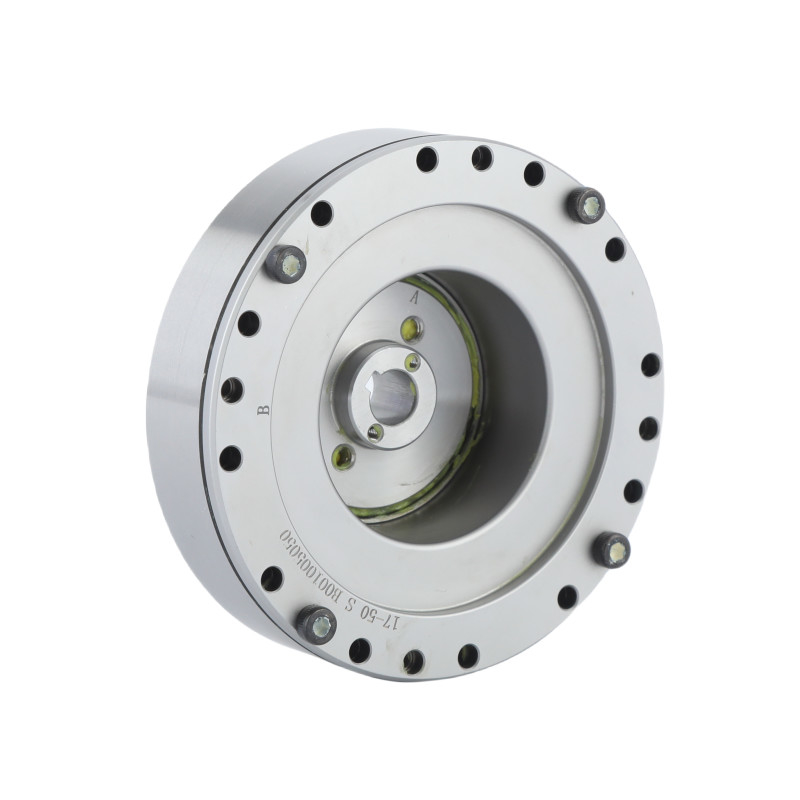

Réducteur d'engrenage à contre-courant zéro pour armes robotiques 0

Capacité de couple élevée

Transmission du coupleMalgré leur taille compacte, les entraînements harmoniques peuvent transmettre un couple élevé.

Haute précision et répétabilité

PrécisionLa conception assure une grande précision dans le contrôle du mouvement, ce qui rend les entraînements harmoniques adaptés aux applications nécessitant un positionnement précis et répétable.

Haute efficacité

Efficacité énergétiqueLes entraînements harmoniques présentent un rendement mécanique élevé, généralement d'environ 80 à 90%, ce qui réduit la consommation d'énergie et améliore les performances du système.

Tableau des paramètres

Modèle		25
Taux de réduction		50	80	100	120
Le couple nominal à 2000 r/min d'entrée	Nm	39	63	67	67
Le couple nominal à 2000 r/min d'entrée	kgfm	4	6.4	6.8	6.8
Le couple maximal autorisé au démarrage et à l'arrêt	Nm	98	137	157	167
Le couple maximal autorisé au démarrage et à l'arrêt	kgfm	10	14	16	17
Valeur maximale admissible pour le couple de charge moyen	Nm	55	87	108	108
Valeur maximale admissible pour le couple de charge moyen	kgfm	5.6	8.9	11	11
Le couple instantané maximal autorisé	Nm	186	255	284	304
Le couple instantané maximal autorisé	kgfm	19	26	29	31
Vitesse de rotation maximale admissible Je ne sais pas.	R/min	5600
Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas.	R/min	3500
Réactions négatives	Arc sec	≤ 20
Le poids	en kg	1.22
Durée de conception	Une heure	10000	15000	15000	15000

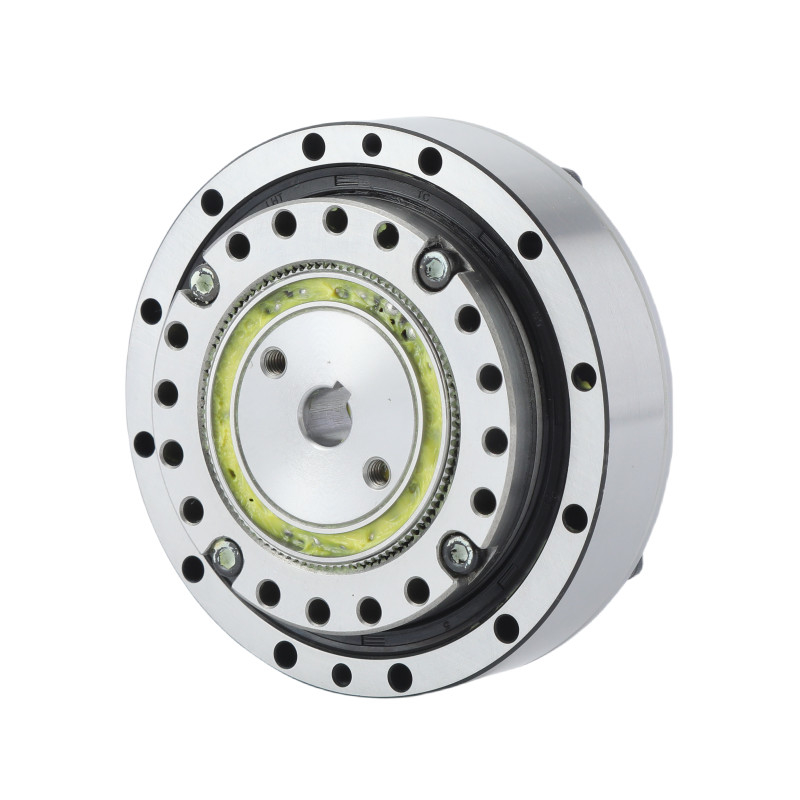

Réducteur d'engrenage à contre-courant zéro pour armes robotiques 5

	Attributs clés des engrenages harmoniques LHT - I modèle 25
	Produit	Dispositif harmonieux modèle 25
	Composants	Générateur d'ondes, ligne flexible, ligne circulaire
	Taux de réduction	50:1, 80:1, 100:1, 120:1
	Réactions négatives	Moins de 20 secondes d'arc
	Vitesse d'entrée moyenne	5600 tours/min
	Vitesse maximale d'entrée	3500 tours/min
	La vie conçue	15000 heures
	Modèle	25
	Le poids	1.22 kg
	Garantie	1 année

Applications


Robots industriels	Robots humainoïdes	Systèmes de fabrication
