Name: Dispositif de régulation des ondes de déformation de petite précision
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Le numéro de la ligne LHT-20-XX-U-I
Availability: InStock

À la maison > produits > Commande harmonique >

Dispositif de régulation des ondes de déformation de petite précision

Appareil à ondes de déformation CNC

Appareils à chaîne à commande numérique

Dispositif à petites harmoniques CNC

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Le numéro de la ligne LHT-20-XX-U-I

Nous contacter

Demandez un devis

Dispositif de régulation des ondes de déformation de petite précision

Détails du produit

Produit:

LHT - I Modèle 20 Réducteur harmonique

Composants:

Générateur d'ondes, ligne flexible, ligne circulaire

Taux de réduction:

50:1, 80:1, 100:1, 120:1

Réactions négatives:

≤ 20 secondes d'arc

Vitesse d'entrée maximale:

6500 tours/min

Vitesse d'entrée moyenne:

3500 tours/min

La vie conçue:

15000 heures

Le poids:

0.72kg

Application du projet:

Robotique, aérospatiale, appareils médicaux, machines CNC

Manière de connexion:

Moteur à entraînement direct

Caractéristiques:

Proportions de vitesse élevées, contre-réaction nulle, capacité de couple élevée, compact et léger

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

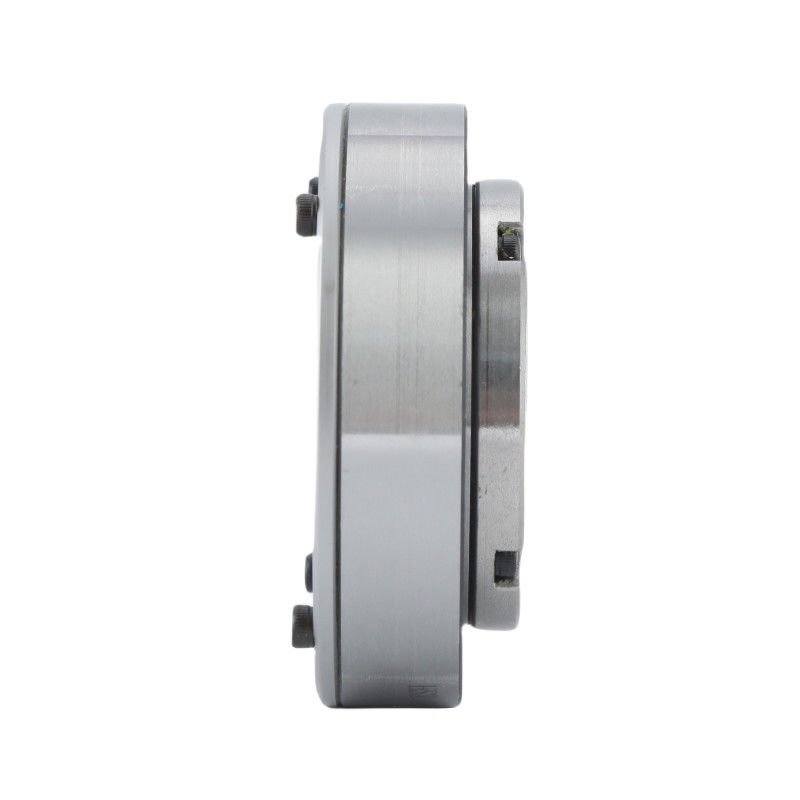

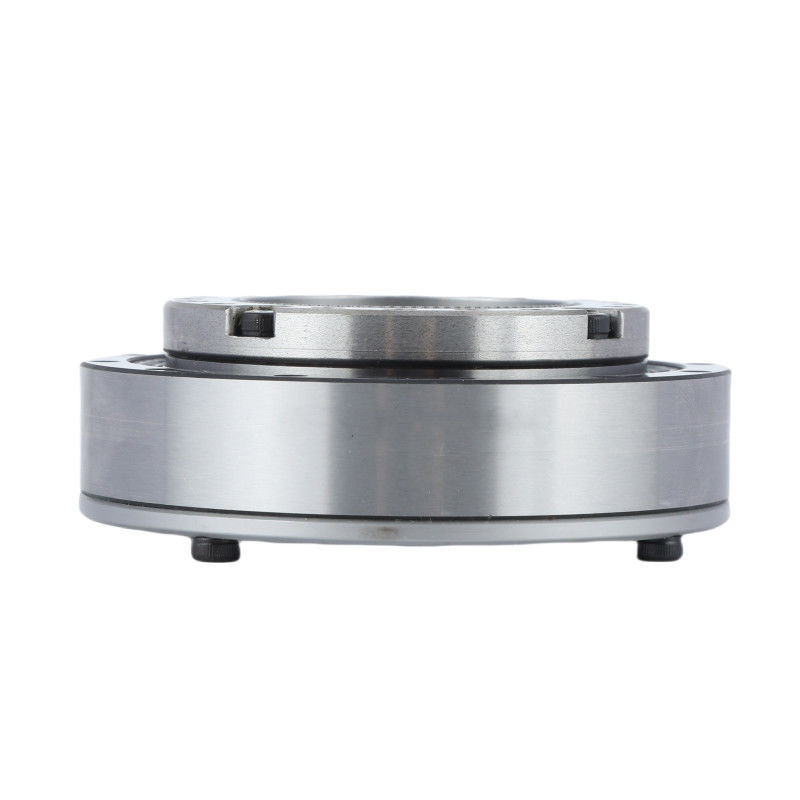

Dispositif de régulation des ondes de déformation de petite précision 0

Rapports de vitesses élevées

Rapports atteignables: les entraînements harmoniques peuvent atteindre des ratios de réduction des engrenages très élevés en une seule étape, ce qui est difficile pour d'autres types d'engrenages.

Aucune réaction

Faible contre-effet: Les entraînements harmoniques offrent un contre-effet extrêmement faible à zéro, améliorant la précision et la répétabilité du positionnement, ce qui est essentiel dans les applications de précision telles que la robotique et les machines CNC.

Capacité de couple élevée

Transmission de couple: Malgré leur taille compacte, les entraînements harmoniques peuvent transmettre un couple élevé.

Modèle		20
Taux de réduction		50	80	100	120	160
Le couple nominal à 2000 r/min d'entrée	Nm	25	34	40	40	40
Le couple nominal à 2000 r/min d'entrée	kgfm	2.5	3.5	4.1	4.1	4.1
Le couple maximal autorisé au démarrage et à l'arrêt	Nm	56	74	82	87	92
Le couple maximal autorisé au démarrage et à l'arrêt	kgfm	5.7	7.5	8.4	8.9	9.4
Valeur maximale admissible pour le couple de charge moyen	Nm	34	47	49	49	49
Valeur maximale admissible pour le couple de charge moyen	kgfm	3.5	4.8	5	5	5
Le couple instantané maximal autorisé	Nm	98	127	147	147	147
Le couple instantané maximal autorisé	kgfm	10	13	15	15	15
Vitesse de rotation maximale admissible Je ne sais pas.	R/min	6500
Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas.	R/min	3500
Réactions négatives	Arc sec	≤ 20
Le poids	en kg	0.72
Durée de conception	Une heure	10000	15000	15000	15000	15000

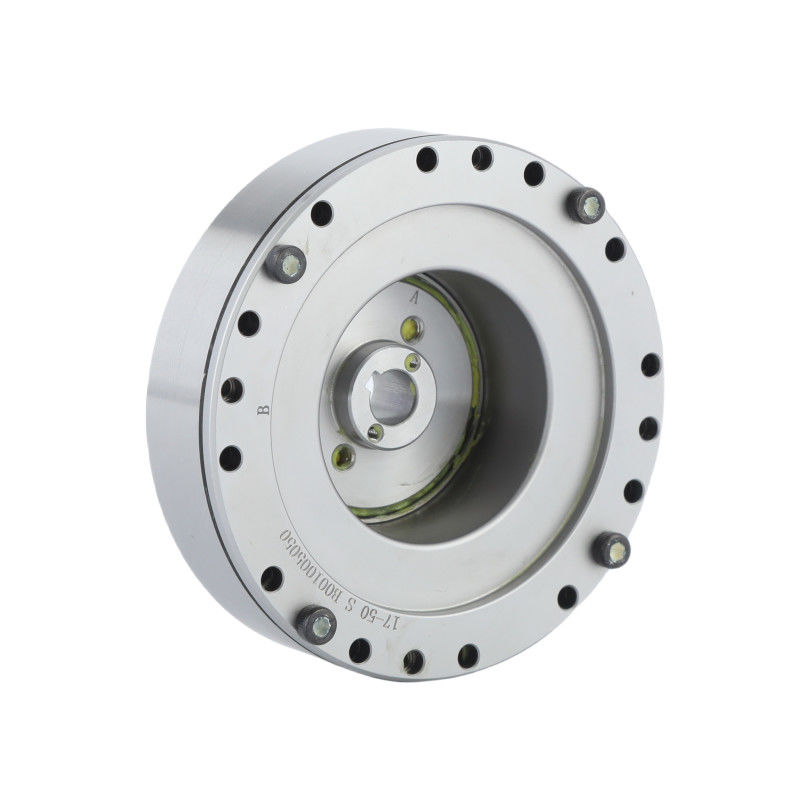

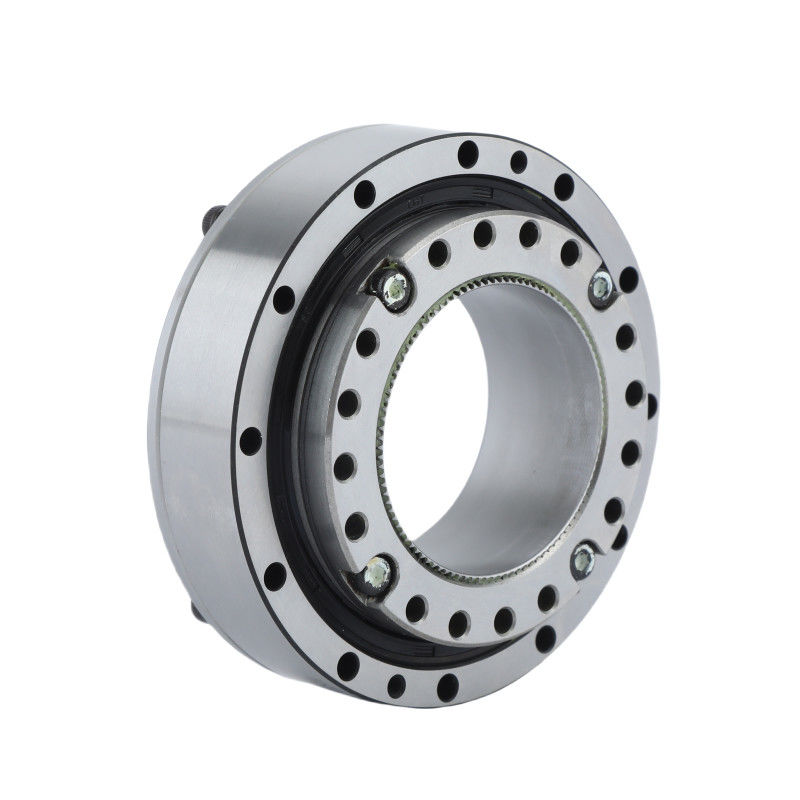

Dispositif de régulation des ondes de déformation de petite précision 5

	Attributs clés des engrenages harmoniques LHT - I modèle 20
	Produit	Dispositif harmonieux de type 20
	Composants	Générateur d'ondes, ligne flexible, ligne circulaire
	Taux de réduction	50:1, 80:1, 100:1, 120:1
	Réactions négatives	Moins de 20 secondes d'arc
	Vitesse d'entrée moyenne	6500 tours/min
	Vitesse maximale d'entrée	3500 tours/min
	La vie conçue	15000 heures
	Modèle	20
	Le poids	00,72 kg
	Garantie	1 année
