Name: Capasité de couple élevée LHT - Série I Modèle 14 Réducteur d'onde de contrainte engrenages harmoniques pour la robotique
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-I
Availability: InStock

À la maison > produits > Commande harmonique >

Capasité de couple élevée LHT - Série I Modèle 14 Réducteur d'onde de contrainte engrenages harmoniques pour la robotique

Robotique engrenages harmoniques

Les engrenages harmoniques à haute capacité de couple

Réducteur d' ondes de contrainte engrenages harmoniques

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

LHT-14-XX-U-I

Nous contacter

Demandez un devis

Capasité de couple élevée LHT - Série I Modèle 14 Réducteur d'onde de contrainte engrenages harmoniques pour la robotique

Détails du produit

Produit:

Réducteur harmonique LHT - I modèle 14

Composants:

Générateur d'ondes, ligne flexible, ligne circulaire

Taux de réduction:

50:1, 80:1, 100:1, 120:1

Réactions négatives:

≤ 20 secondes d'arc

Vitesse d'entrée maximale:

8500 R/min

Vitesse d'entrée moyenne:

3500 tours/min

La vie conçue:

15000 heures

Le poids:

0.4kg

Application du projet:

Robotique, aérospatiale, appareils médicaux, machines CNC

Manière de connexion:

Moteur à entraînement direct

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

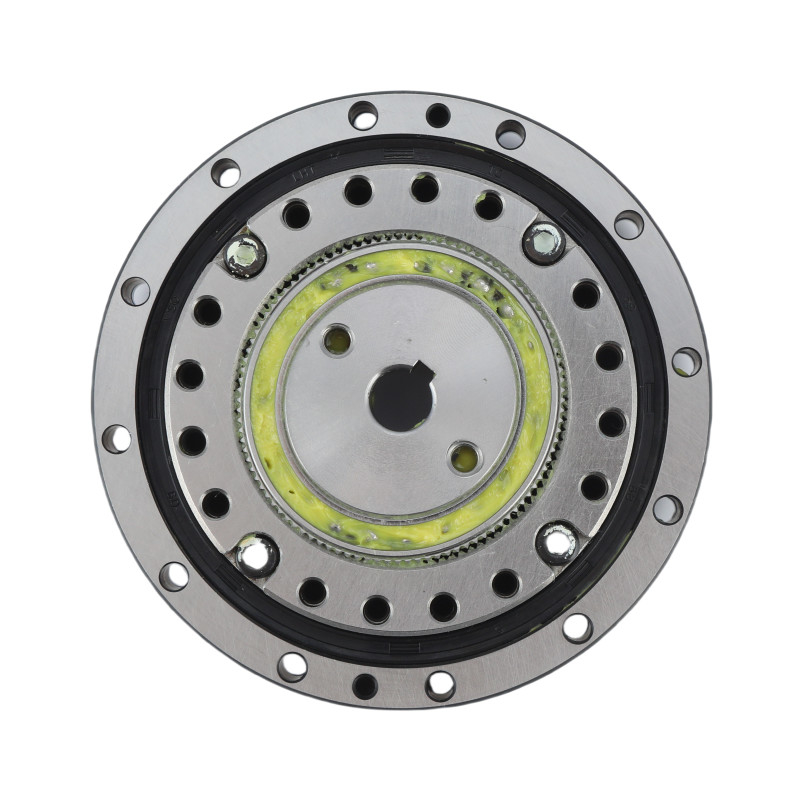

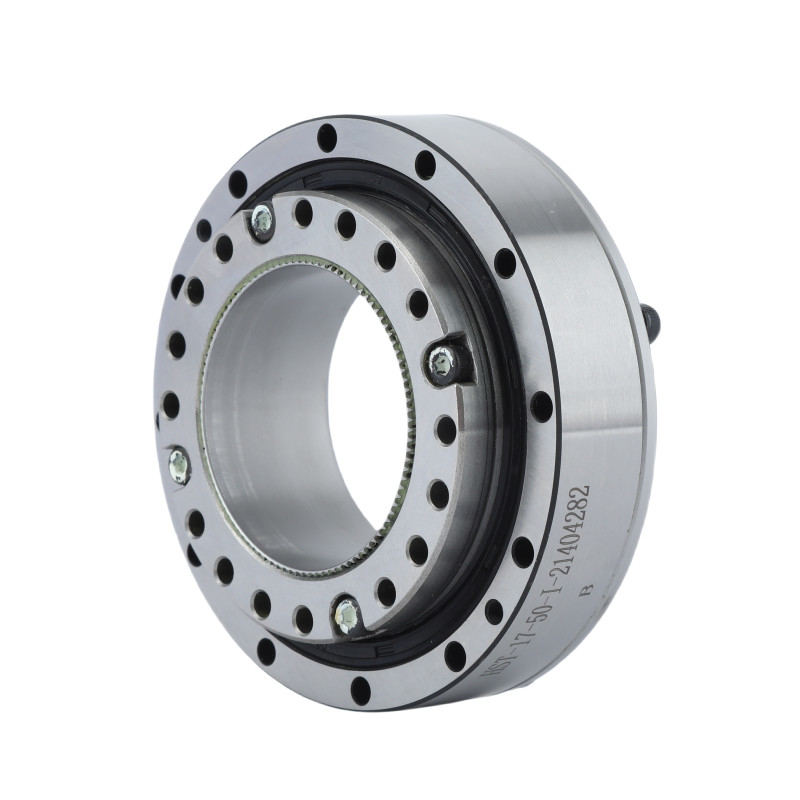

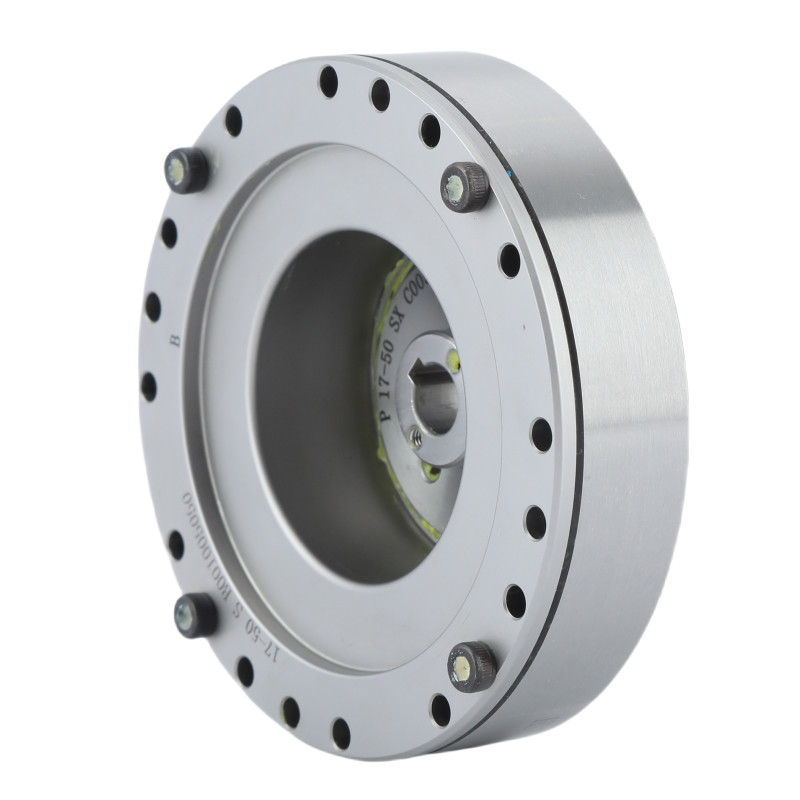

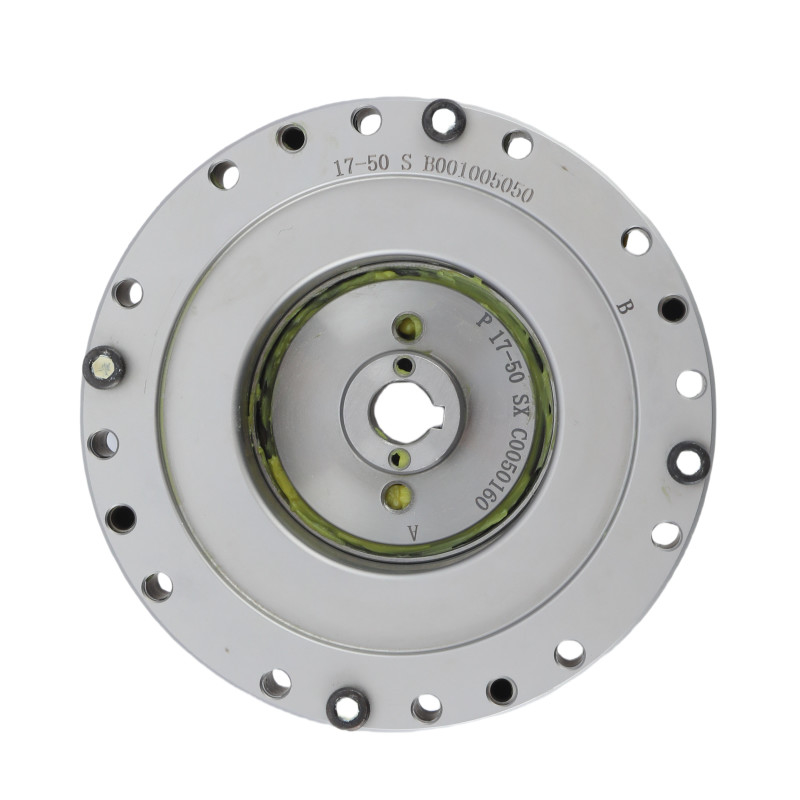

Capasité de couple élevée LHT - Série I Modèle 14 Réducteur d'onde de contrainte engrenages harmoniques pour la robotique 0

Précision et contrôle

Le moteur à entraînement direct offre une grande précision et un contrôle sans nécessiter de mécanismes de transmission supplémentaires.Ceci est renforcé par la capacité de l'entraînement harmonique à fournir des rapports de vitesse élevés avec un contrecoup minimal.

Conception compacte

L'intégration d'un entraînement harmonique permet une solution très compacte et légère, ce qui la rend idéale pour des applications avec des contraintes d'espace et de poids.

Efficacité

La combinaison réduit les pertes mécaniques, améliorant l'efficacité globale.

Versatilité d'application

Convient à un large éventail d'applications, y compris la robotique, les machines CNC, l'aérospatiale et les dispositifs médicaux où la précision et la fiabilité sont essentielles.

Modèle		14
Taux de réduction		50	80	100	120
Le couple nominal à 2000 r/min d'entrée	Nm	5.4	7.8	7.8	7.8
Le couple nominal à 2000 r/min d'entrée	kgfm	0.55	0.8	0.8	0.8
Le couple maximal autorisé au démarrage et à l'arrêt	Nm	18	23	28	28
Le couple maximal autorisé au démarrage et à l'arrêt	kgfm	1.8	2.4	2.9	2.9
Valeur maximale admissible pour le couple de charge moyen	Nm	6.9	11	11	11
Valeur maximale admissible pour le couple de charge moyen	kgfm	0.7	1.1	1.1	1.1
Le couple instantané maximal autorisé	Nm	35	47	54	54
Le couple instantané maximal autorisé	kgfm	3.6	4.8	5.5	5.5
Vitesse de rotation maximale admissible Je ne sais pas.	R/min	8500
Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas.	R/min	3500
Réactions négatives	Arc sec	≤ 20
Le poids	en kg	0.4
Durée de conception	Une heure	10000	15000	15000	15000

Capasité de couple élevée LHT - Série I Modèle 14 Réducteur d'onde de contrainte engrenages harmoniques pour la robotique 5

	Attributs clés des engrenages harmoniques LHT - I modèle 14
	Produit	Le modèle 14 de l'entraînement harmonique
	Composants	Générateur d'ondes, ligne flexible, ligne circulaire
	Taux de réduction	50:1, 80:1, 100:1, 120:1
	Réactions négatives	Moins de 20 secondes d'arc
	Vitesse d'entrée moyenne	8500 tours/min
	Vitesse maximale d'entrée	3500 tours/min
	La vie conçue	15000 heures
	Modèle	14
	Le poids	00,4 kg
	Garantie	1 année
