Lieu d'origine:
Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
LHT-17-XX-U-III
Dispositif d'entraînement harmonique de haute précision
|
Haute précision
Capacité de couple élevée
|
Tableau des paramètres nominaux
| Modèle | 17 | |||||
| Taux de réduction | 50 | 80 | 100 | 120 | ||
| Le couple nominal à 2000 r/min d'entrée | Nm | 16 | 22 | 24 | 24 | |
| kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
| Le couple maximal autorisé au démarrage et à l'arrêt | Nm | 34 | 43 | 54 | 54 | |
| kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
| Valeur maximale admissible pour le couple de charge moyen | Nm | 26 | 27 | 39 | 39 | |
| kgfm | 2.6 | 2.7 | 4 | 4 | ||
| Le couple instantané maximal autorisé | Nm | 70 | 87 | 110 | 86 | |
| kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
| Vitesse de rotation maximale admissible Je ne sais pas. |
R/min | 7300 | ||||
| Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas. |
R/min | 3500 | ||||
| Réactions négatives | Arc sec | ≤ 20 | ||||
| Le poids | en kg | 0.99 | ||||
| Durée de conception | Une heure | 10000 | 15000 | 15000 | 15000 | |

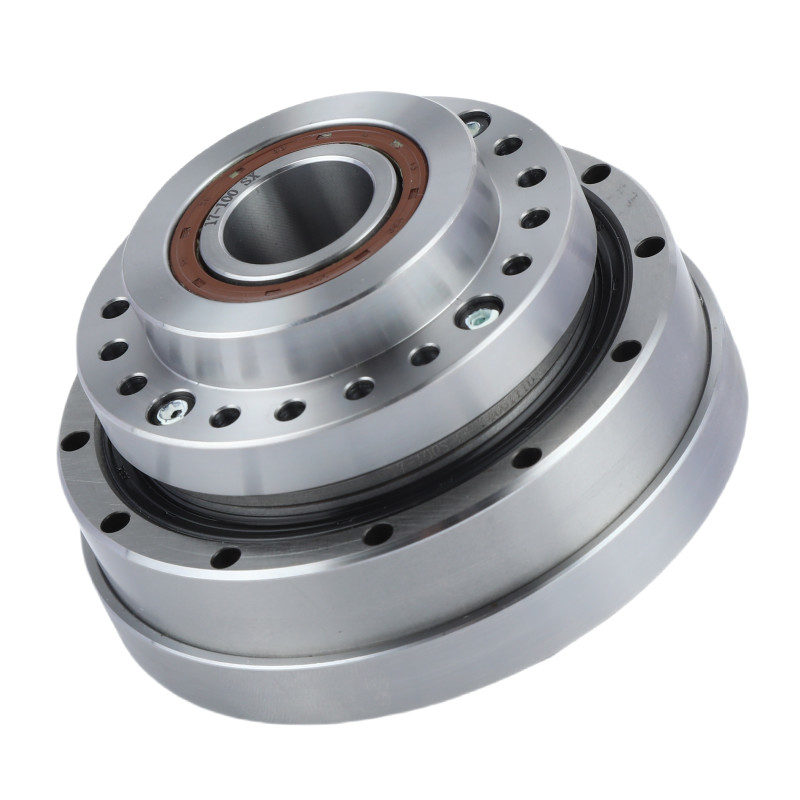

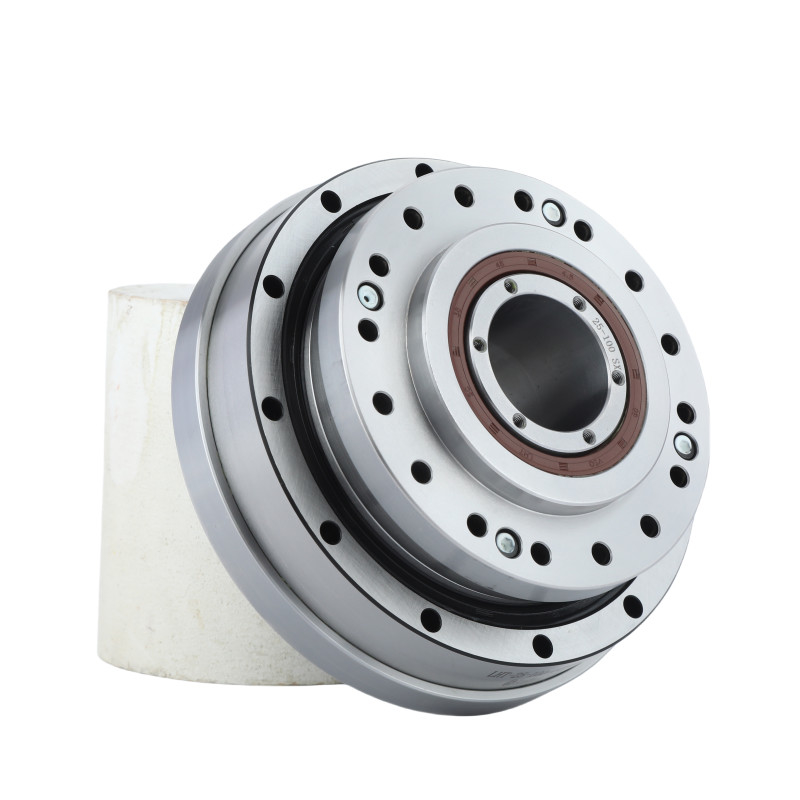

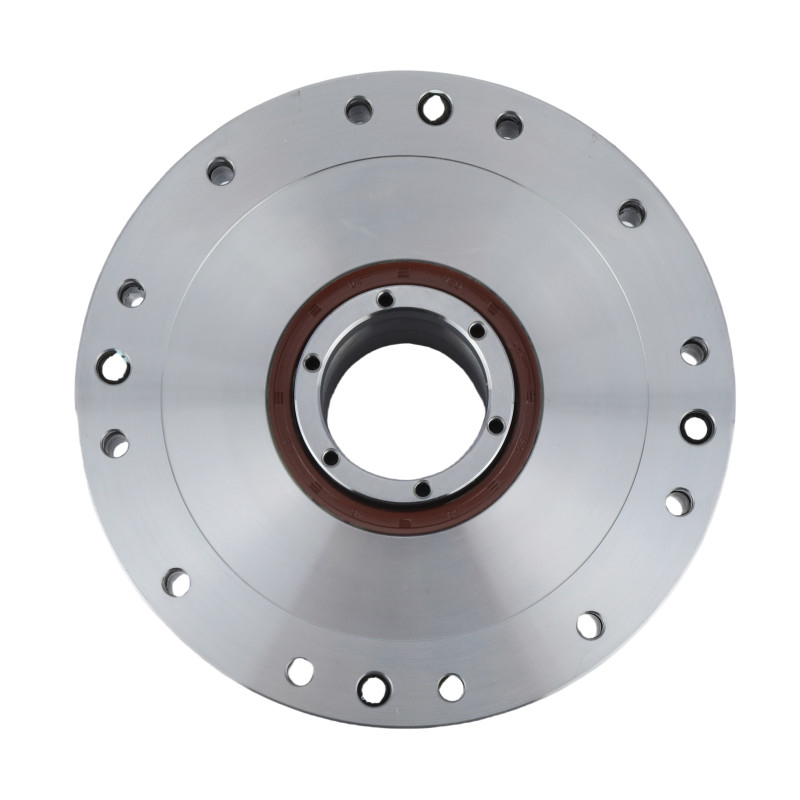

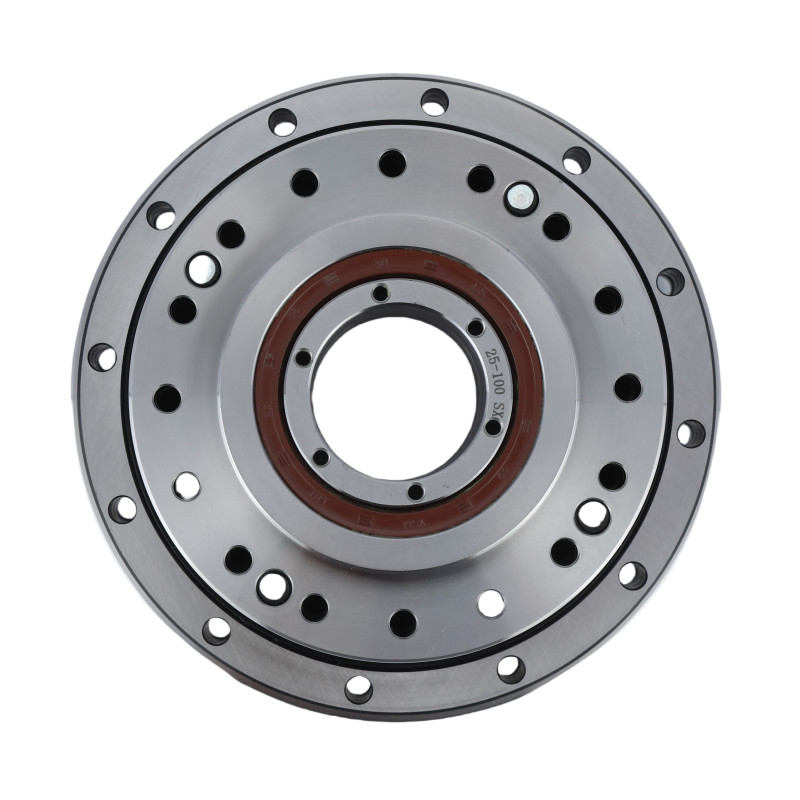

Des images détaillées
|
Attributs clés des engrenages harmoniques LHT - III modèle 17 | |||
| Produit | Le modèle 17 est un moteur harmonique. | |||
|
Composants
|
Générateur d'ondes, ligne flexible, ligne circulaire | |||
|
Taux de réduction
|
50:1, 80:1, 100:1, 120:1 | |||
|
Réactions négatives
|
Moins de 20 secondes d'arc | |||
|
Vitesse d'entrée moyenne
|
7300 tours/min | |||
|
Vitesse maximale d'entrée
|
3500 tours/min | |||
|
La vie conçue
|
15000 heures | |||
|
Modèle
|
17 | |||
|
Le poids
|
00,99 kg | |||
| Garantie | 1 année | |||
Applications
|
|
|
| Impression 3D et fabrication de papier | Dispositifs médicaux | Machines optiques |
|
|
|
| Aérospatiale | Robots humainoïdes | Robots industriels |
