À la maison > produits > Commande harmonique >
Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min

Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min

8500r/Min

action harmonieuse du générateur d'ondes

générateur d'ondes à entraînement harmonique Boîte de vitesses

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

LHT-14-XX-U-III

Nous contacter
Demandez un devis

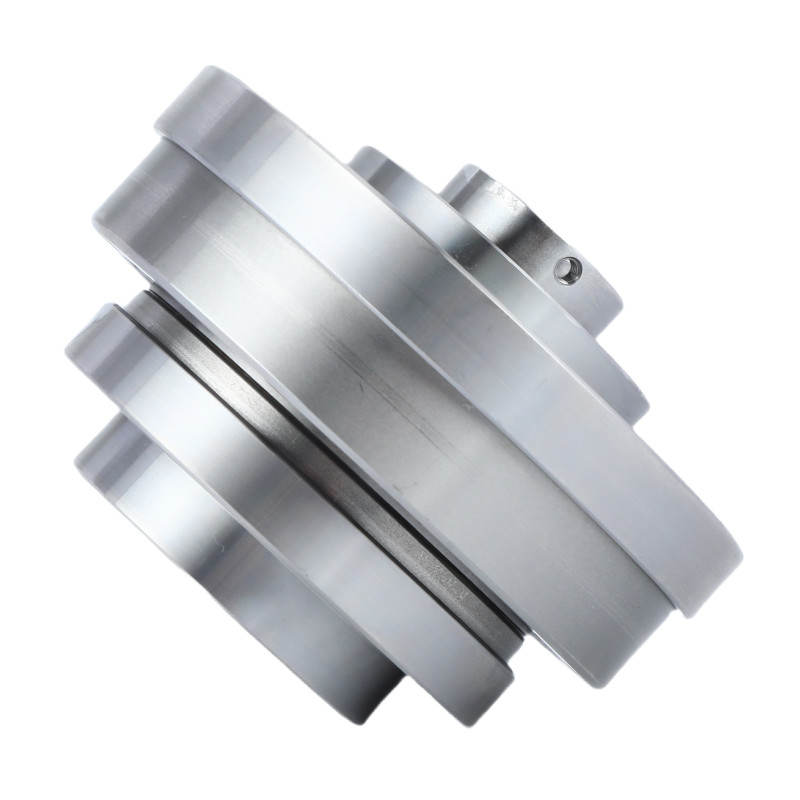

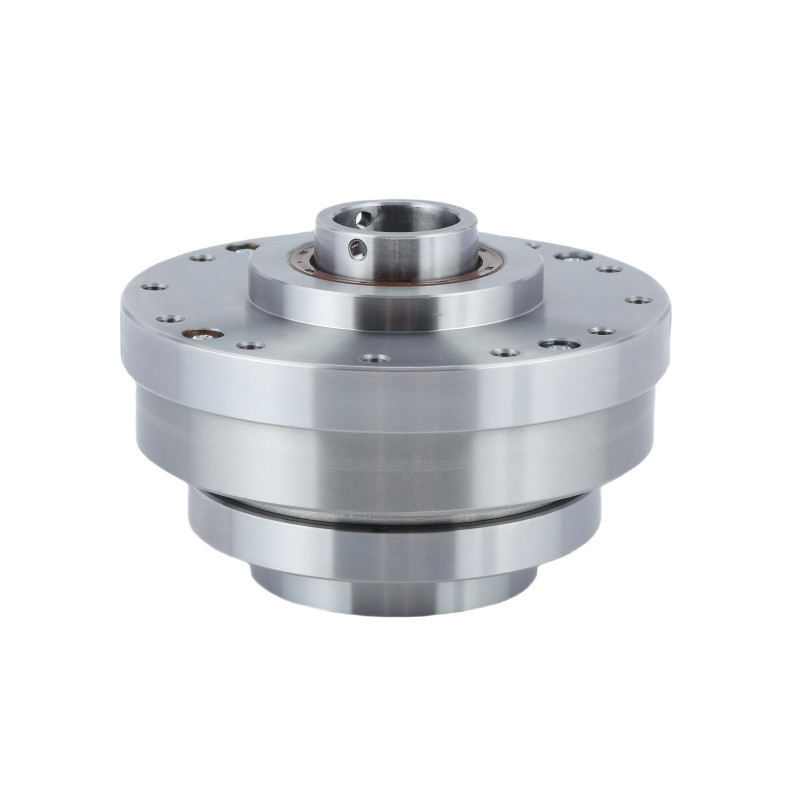

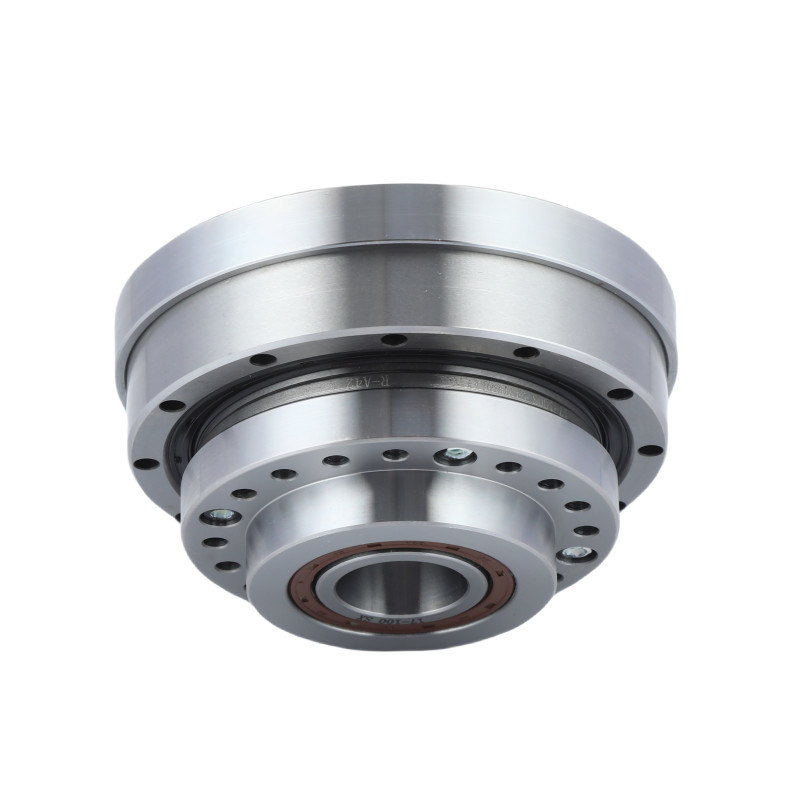

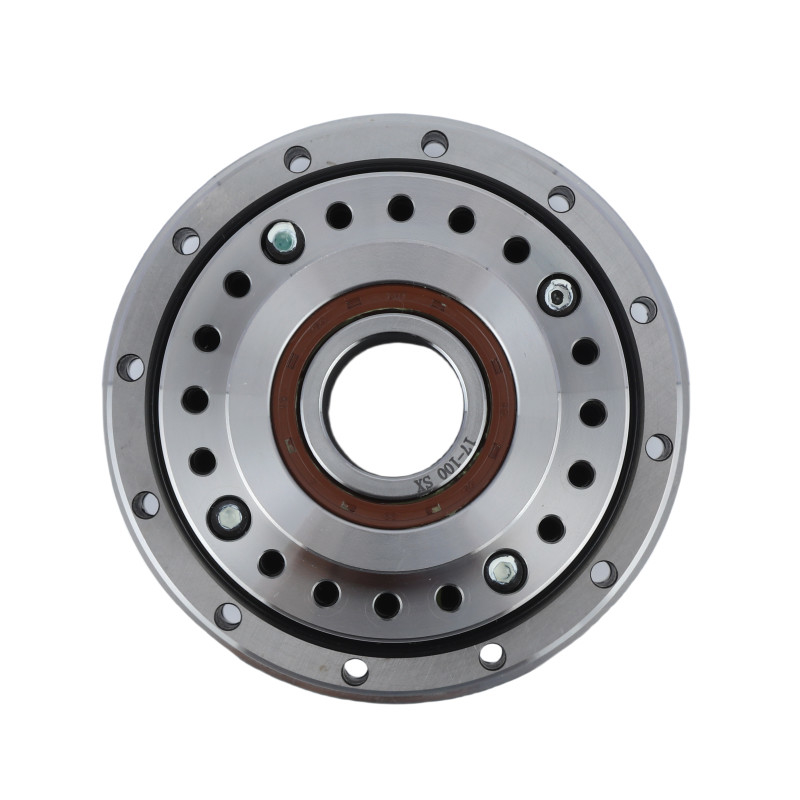

Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min
Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min
Détails du produit
Produit:
Modèle 14 Réducteur harmonique
Composants:
Générateur d'ondes, ligne flexible, ligne circulaire
Taux de réduction:
50:1, 80:1, 100:1, 120:1
Réactions négatives:
≤ 20 secondes d'arc
Vitesse d'entrée maximale:
8500 R/min
La vie conçue:
15000 heures
Le poids:
00,7 kg
Application du projet:
Robotique, aérospatiale, équipement médical
Garantie:
1 année
Conditions de paiement et d'expédition
Quantité de commande min
1 série
Prix
To Be Negotiated
Détails d'emballage
Boîte de carton
Délai de livraison
3 à 4 semaines
Conditions de paiement
T/T
Capacité d'approvisionnement
20000 ensembles par mois
Produits connexes
Un bon prix. Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction en ligne

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix
Un bon prix. Modèle 25 réducteur d'onde de contrainte ultra-légère en ligne

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix
Un bon prix. Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg en ligne

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix
Un bon prix. Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14 en ligne

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix
Nous contacter
Contactez-nous maintenant
Description du produit

Générateur d'ondes de contrainte, entraînement harmonique, réducteur de vitesse

Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min 0

Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min 1

Tracteur harmonique

est un type de mécanisme d'engrenage utilisé pour le contrôle de mouvement de haute précision. Il se compose de trois composants principaux: un générateur d'ondes, un flexspline et un spline circulaire.

Caractéristiques

  • Haute précisionLa conception réduit intrinsèquement les réactions, permettant un contrôle de mouvement très précis.
  • Taille compacteOffre des taux de réduction élevés dans un emballage relativement petit et léger.
  • Capacité de couple élevéePeut supporter des charges importantes en raison de la répartition de la force entre de nombreuses dents.

Tableau des paramètres nominaux

Modèle 14
Taux de réduction 50 80 100 120
Le couple nominal à 2000 r/min d'entrée Nm 5.4 7.8 7.8 7.8
kgfm 0.55 0.8 0.8 0.8
Le couple maximal autorisé au démarrage et à l'arrêt Nm 18 23 28 28
kgfm 1.8 2.4 2.9 2.9
Valeur maximale admissible pour le couple de charge moyen Nm 6.9 11 11 11
kgfm 0.7 1.1 1.1 1.1
Le couple instantané maximal autorisé Nm 35 47 54 54
kgfm 3.6 4.8 5.5 5.5
Vitesse de rotation maximale admissible
Je ne sais pas.		 R/min 8500
Vitesse de rotation moyenne admissible à l'entrée
Je ne sais pas.		 R/min 3500
Réactions négatives Arc sec ≤ 20
Le poids en kg 0.7
Durée de conception Une heure 10000 15000 15000 15000

Des images détaillées

Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min 2

Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min 3

Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min 4

Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min 5 Attributs clés des engrenages harmoniques LHT - III modèle 14
Produit Le modèle 14 de l'entraînement harmonique
Composants
 Générateur d'ondes, ligne flexible, ligne circulaire
Taux de réduction
 50:1, 80:1, 100:1, 120:1
Réactions négatives
 Moins de 20 secondes d'arc
Vitesse d'entrée moyenne
 8500 tours/min
Vitesse maximale d'entrée
 3500 tours/min
La vie conçue
 15000 heures
Modèle
 14
Le poids
 00,7 kg
Garantie 1 année

Application du projet

Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min 6   Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min 7   Générateur d'ondes de contrainte réducteur d'entraînement harmonique Boîte de vitesses 8500 r/min 8
Robots industriels Machines à commande numérique numérique Aérospatiale
