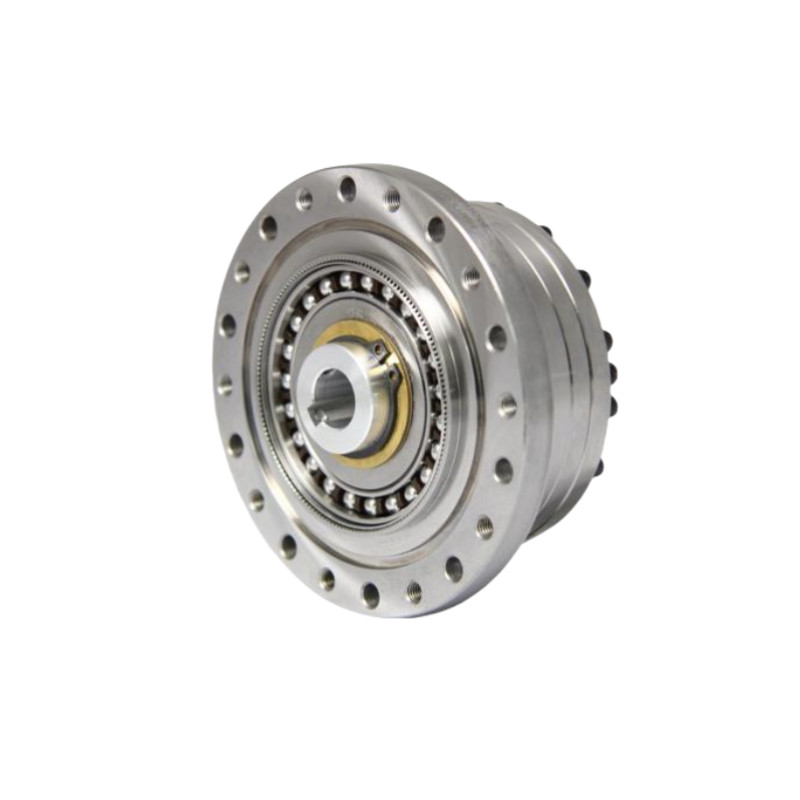

Contrôle du mouvement Harmonic Gearhead Reducteur de vitesse d'onde de contrainte pour la robotique et l'aérospatiale

Tête de vitesse harmonique de commande du mouvement

Tête d'engrenage harmonique en robotique

Réducteur de vitesse harmonique en robotique

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

LSS-25-XX-U-II, sous réserve de l'accord de la Commission

Nous contacter

Demandez un devis

Contrôle du mouvement Harmonic Gearhead Reducteur de vitesse d'onde de contrainte pour la robotique et l'aérospatiale

Détails du produit

Modèle:

Produit:

Réducteur harmonique modèle 25

Composants:

Générateur d'ondes, ligne flexible, ligne circulaire

Taux de réduction:

50:1, 80:1, 100:1, 120:1

Réactions négatives:

≤ 20 secondes d'arc

Vitesse d'entrée maximale:

5600 tours/min

La vie conçue:

15000 heures

Les avantages:

Capacité de couple élevée, précision élevée et faible contre-réaction

Le poids:

1.46kg

Application du projet:

Autonomie et sécurité des transports et de la pêche

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

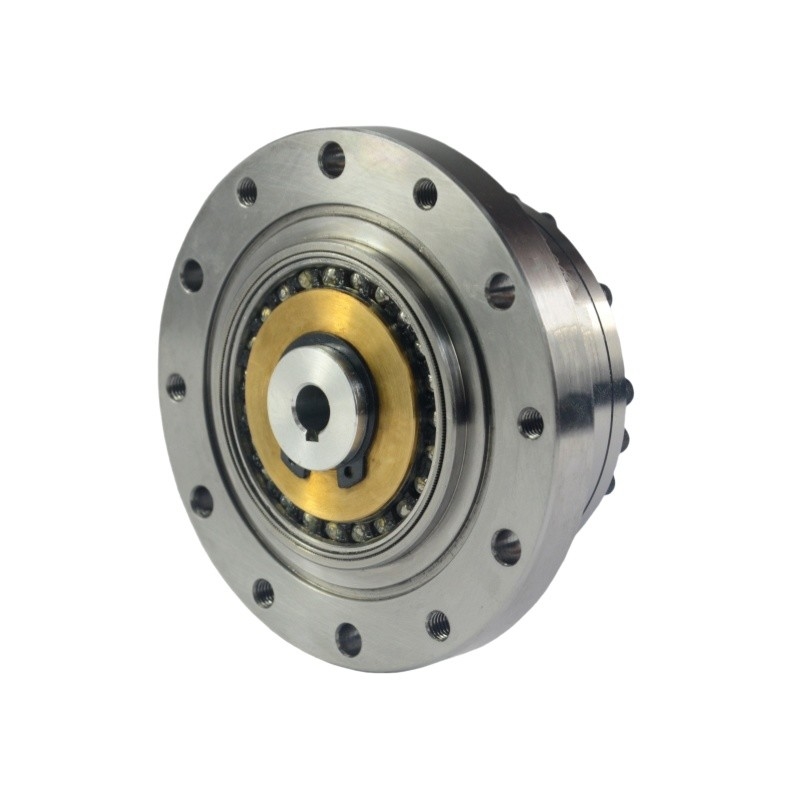

Contrôle du mouvement Harmonic Gearhead Reducteur de vitesse d'onde de contrainte pour la robotique et l'aérospatiale 0

Comment fonctionne- t- il?

Au fur et à mesure que le générateur d'ondes tourne, il déforme la spline flexible, provoquant l'engagement des dents de la spline flexible avec les dents de la spline circulaire à deux points opposés.
Parce que le flexspline a moins de dents que le spline circulaire, chaque rotation du générateur d'ondes provoque un léger mouvement du flexspline par rapport au spline circulaire.
Cette différence dans le nombre de dents se traduit par un taux de réduction élevé, permettant un contrôle précis du mouvement de sortie avec un contrecoup minimal.

Modèle		25
Taux de réduction		50	80	100	120
Le couple nominal à 2000 r/min d'entrée	Nm	39	63	67	67
Le couple nominal à 2000 r/min d'entrée	kgfm	4	6.4	6.8	6.8
Le couple maximal autorisé au démarrage et à l'arrêt	Nm	98	137	157	167
Le couple maximal autorisé au démarrage et à l'arrêt	kgfm	10	14	16	17
Valeur maximale admissible pour le couple de charge moyen	Nm	55	87	108	108
Valeur maximale admissible pour le couple de charge moyen	kgfm	5.6	8.9	11	11
Le couple instantané maximal autorisé	Nm	186	255	284	304
Le couple instantané maximal autorisé	kgfm	19	26	29	31
Vitesse de rotation maximale admissible Je ne sais pas.	R/min	5600
Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas.	R/min	3500
Réactions négatives	Arc sec	≤ 10
Le poids	en kg	1.46
Durée de conception	Une heure	10000	15000	15000	15000

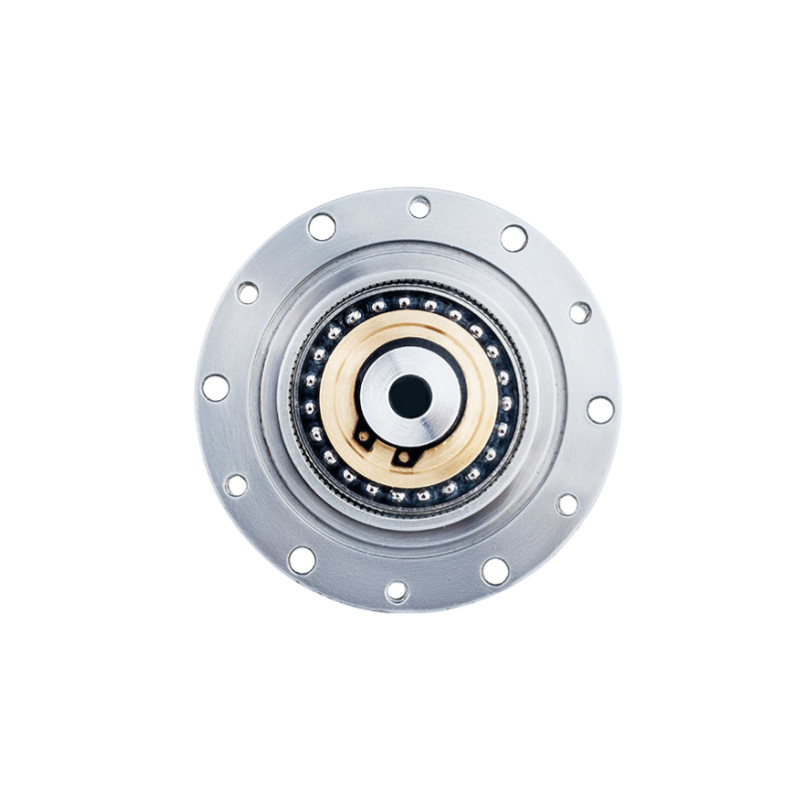

Contrôle du mouvement Harmonic Gearhead Reducteur de vitesse d'onde de contrainte pour la robotique et l'aérospatiale 2

	Attributs clés des engrenages harmoniques LSS - II modèle 25
	Produit	Dispositif harmonieux modèle 25
	Composants	Générateur d'ondes, ligne flexible, ligne circulaire
	Taux de réduction	50:1, 80:1, 100:1, 120:1
	Réactions négatives	Moins de 20 secondes d'arc
	Vitesse d'entrée moyenne	5600 tours/min
	Vitesse maximale d'entrée	3500 tours/min
	La vie conçue	15000 heures
	Modèle	25
	Le poids	10,46 kg
	Garantie	1 année
