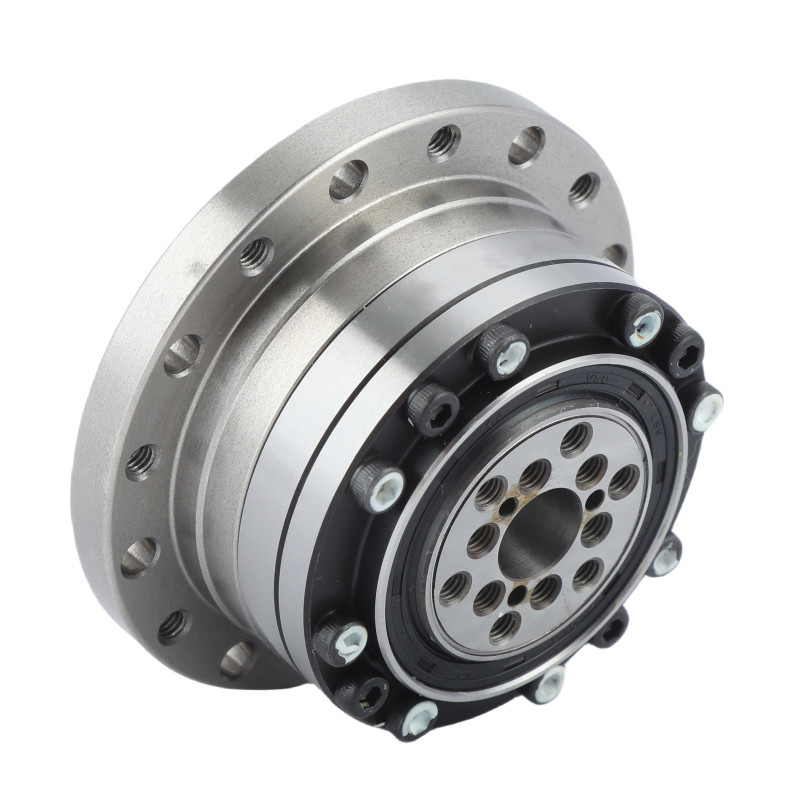

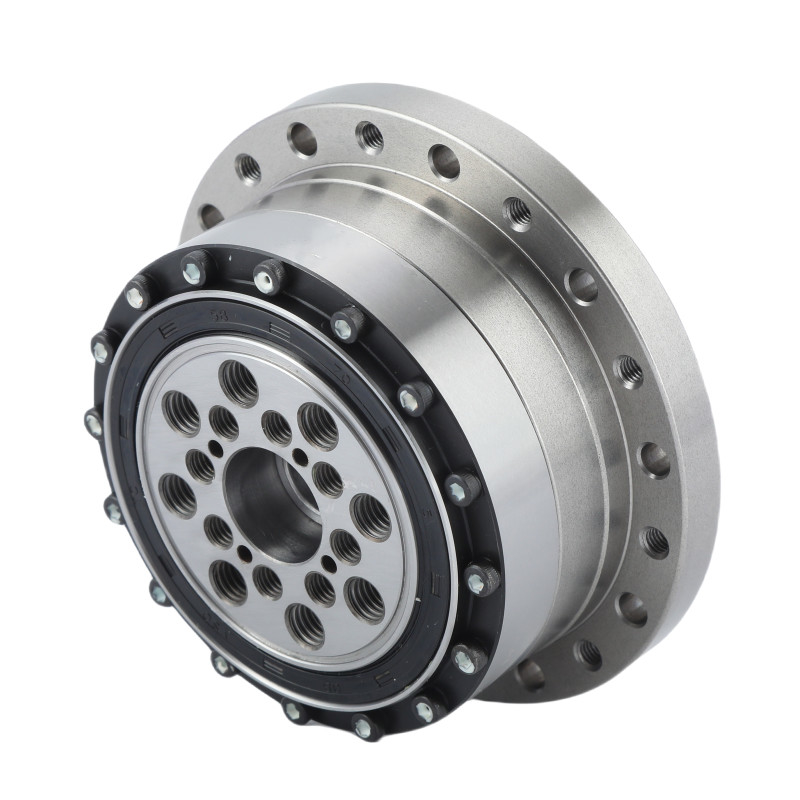

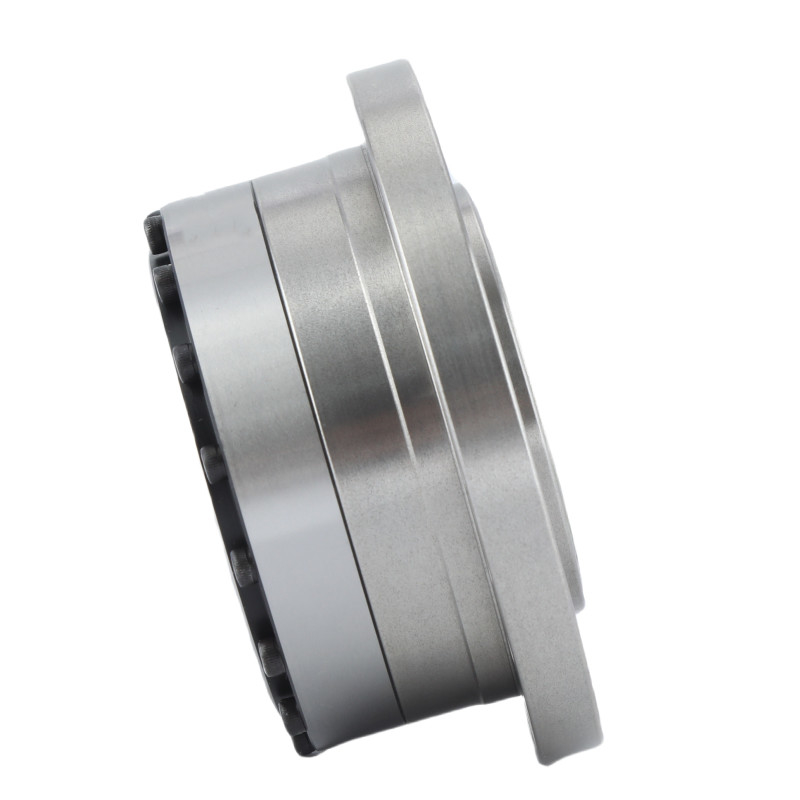

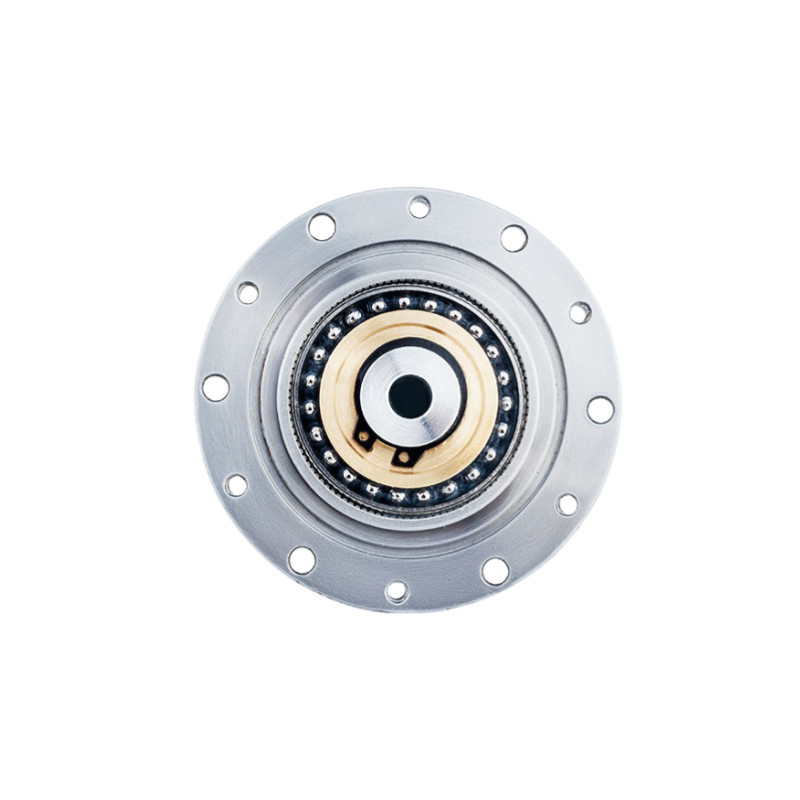

Name: Vague de contrainte aérospatiale boîte de vitesses harmonique réducteur de vitesse Flexspline
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-20-XX-U-II
Availability: InStock

À la maison > produits > Commande harmonique >

Vague de contrainte aérospatiale boîte de vitesses harmonique réducteur de vitesse Flexspline

Appareil à entraînement harmonique dans l'aérospatiale

Tracteur à engrenages harmoniques en ligne flexible

boîte de vitesses à entraînement harmonique Flexspline

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

LSS-20-XX-U-II

Nous contacter

Demandez un devis

Vague de contrainte aérospatiale boîte de vitesses harmonique réducteur de vitesse Flexspline

Détails du produit

Modèle:

Produit:

Modèle 20 Réducteur harmonique

Composants:

Générateur d'ondes, ligne flexible, ligne circulaire

Taux de réduction:

50:1, 80:1, 100:1, 120:1, 160:1

Réactions négatives:

≤ 20 secondes d'arc

Vitesse d'entrée maximale:

6500 tours/min

La vie conçue:

15000 heures

Les avantages:

Capacité de couple élevée, précision élevée et faible contre-réaction

Le poids:

0.96kg

Application du projet:

Autonomie et sécurité des transports et de la pêche

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Vague de contrainte aérospatiale boîte de vitesses harmonique réducteur de vitesse Flexspline 0

Les avantages

Haute précision: La conception réduit intrinsèquement les réactions, permettant un contrôle de mouvement très précis.
Taille compacte: offre des taux de réduction élevés dans un emballage relativement petit et léger.
Capacité de couple élevée: Peut supporter des charges importantes en raison de la répartition de la force entre de nombreuses dents.

Modèle		20
Taux de réduction		50	80	100	120	160
Le couple nominal à 2000 r/min d'entrée	Nm	25	34	40	40	40
Le couple nominal à 2000 r/min d'entrée	kgfm	2.5	3.5	4.1	4.1	4.1
Le couple maximal autorisé au démarrage et à l'arrêt	Nm	56	74	82	87	92
Le couple maximal autorisé au démarrage et à l'arrêt	kgfm	5.7	7.5	8.4	8.9	9.4
Valeur maximale admissible pour le couple de charge moyen	Nm	34	47	49	49	49
Valeur maximale admissible pour le couple de charge moyen	kgfm	3.5	4.8	5	5	5
Le couple instantané maximal autorisé	Nm	98	127	147	147	147
Le couple instantané maximal autorisé	kgfm	10	13	15	15	15
Vitesse de rotation maximale admissible Je ne sais pas.	R/min	6500
Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas.	R/min	3500
Réactions négatives	Arc sec	≤ 20
Le poids	en kg	0.96
Durée de conception	Une heure	10000	15000	15000	15000	15000

Vague de contrainte aérospatiale boîte de vitesses harmonique réducteur de vitesse Flexspline 2

	Les caractéristiques clés des engrenages harmoniques LSS - II modèle 20
	Produit	Dispositif harmonieux de type 20
	Composants	Générateur d'ondes, ligne flexible, ligne circulaire
	Taux de réduction	50:1, 80:1, 100:1, 120:1, 160:1
	Réactions négatives	Moins de 20 secondes d'arc
	Vitesse d'entrée moyenne	6500 tours/min
	Vitesse maximale d'entrée	3500 tours/min
	La vie conçue	15000 heures
	Modèle	20
	Le poids	00,96 kg
	Garantie	1 année
