Lieu d'origine:
Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
LSS-14-XX-U-II, sous réserve de l'accord de la Commission

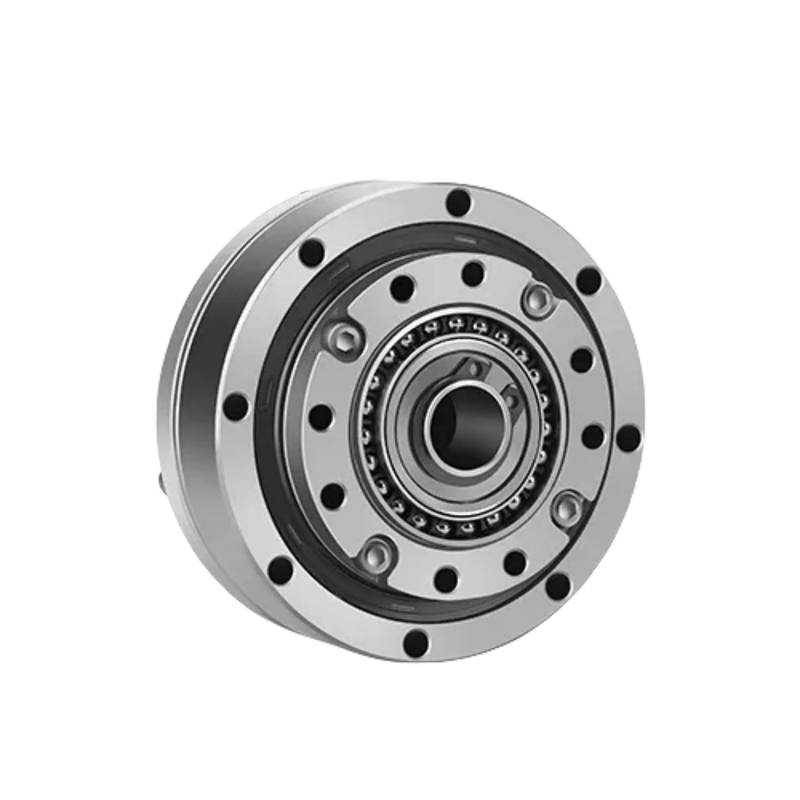

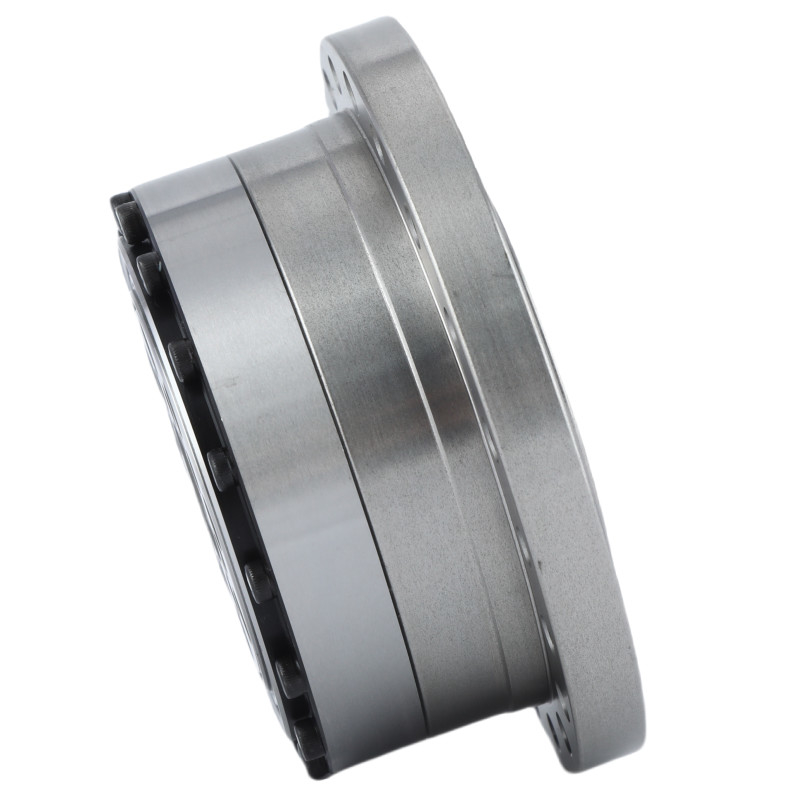

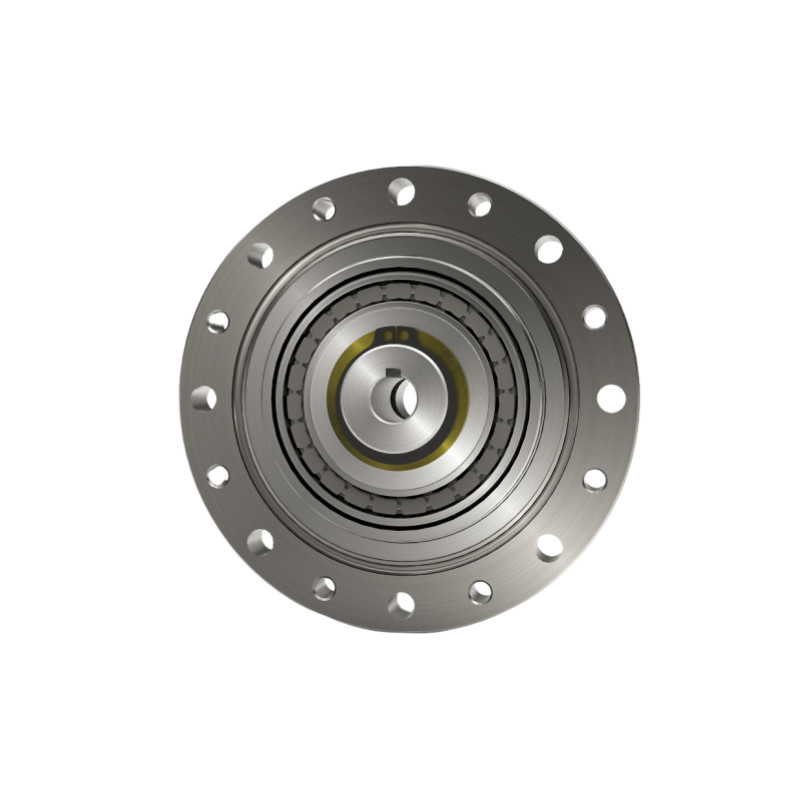

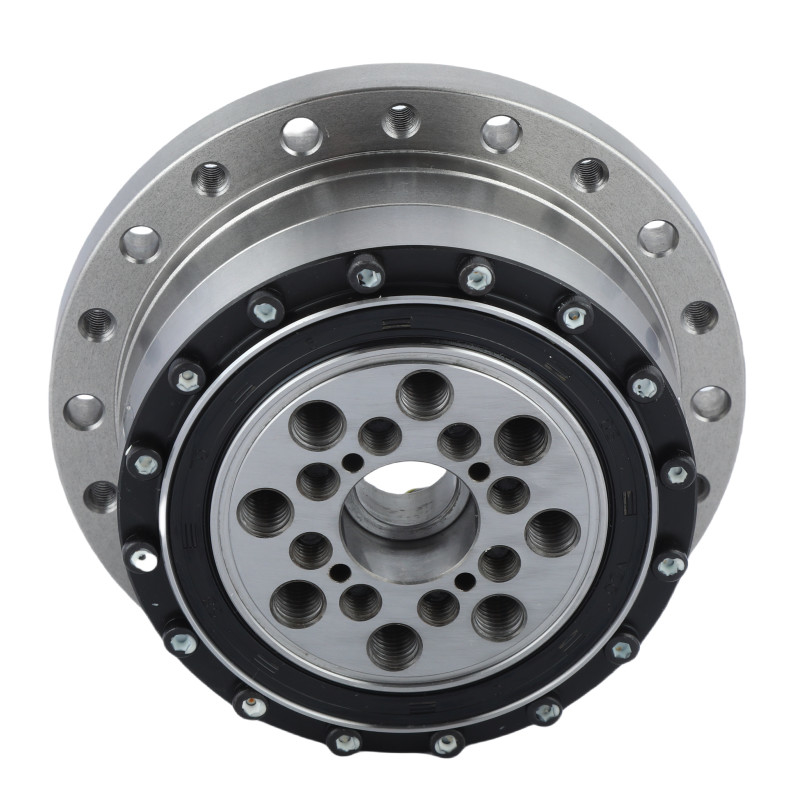

Appareil de réduction harmonique de haute précision
|
Application du projet La robotique: Robots industriels, robots de service, robots chirurgicaux Équipement médical: appareils d'imagerie, prothèses et exosquelettes Les télécommunications: Systèmes de positionnement des antennes Énergie renouvelable: Traqueurs solaires, éoliennes |
Tableau des paramètres
| Modèle | 14 | |||||
| Taux de réduction | 50 | 80 | 100 | 120 | ||
| Le couple nominal à 2000 r/min d'entrée | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| kgfm | 0.55 | 0.8 | 0.8 | 0.8 | ||
| Le couple maximal autorisé au démarrage et à l'arrêt | Nm | 18 | 23 | 28 | 28 | |
| kgfm | 1.8 | 2.4 | 2.9 | 2.9 | ||
| Valeur maximale admissible pour le couple de charge moyen | Nm | 6.9 | 11 | 11 | 11 | |
| kgfm | 0.7 | 1.1 | 1.1 | 1.1 | ||
| Le couple instantané maximal autorisé | Nm | 35 | 47 | 54 | 54 | |
| kgfm | 3.6 | 4.8 | 5.5 | 5.5 | ||
| Vitesse de rotation maximale admissible à l'entrée (grease) | R/min | 8500 | ||||
| Vitesse de rotation moyenne admissible à l'entrée (grasseur) | R/min | 3500 | ||||
| Réactions négatives | Arc sec | ≤ 20 | ||||
| Le poids | en kg | 0.51 | ||||
| Durée de conception | Une heure | 10000 | 15000 | 15000 | 15000 | |
|
Attributs clés des engrenages harmoniques LSS - II modèle 14 | |||
| Produit | Le modèle 14 de l'entraînement harmonique | |||
|
Composants
|
Générateur d'ondes, ligne flexible, ligne circulaire | |||
|
Taux de réduction
|
50:1, 80:1, 100:1, 120:1 | |||
|
Réactions négatives
|
Moins de 20 secondes d'arc | |||
|
Vitesse d'entrée moyenne
|
3500 tours/min | |||
|
Vitesse maximale d'entrée
|
8500 tours/min | |||
|
La vie conçue
|
15000 heures | |||
|
Modèle
|
14 | |||
|
Le poids
|
0.51 kg | |||
| Garantie | 1 année | |||
Applications
|
|
|
| Systèmes de fabrication | Robots humainoïdes | Système de semi-conducteurs |
