Lieu d'origine:
Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
LSS-32-XX-U-I
Modèle 32 Boîte de vitesses à ondes de déformation à entraînement harmonique de haute précision
|
Réducteurs d'ondes de contrainte (moteurs harmoniques) Ils sont des composants essentiels dans les systèmes mécaniques modernes nécessitant une grande précision, une taille compacte et une transmission de couple élevée.qui tire parti de la déformation de la ligne de flexion et de l'engagement précis des dents d'engrenage, les rend idéales pour des applications dans la robotique, l'aérospatiale et divers domaines industriels. |
Application du projetLa robotiqueUtilisé dans les bras et les articulations robotiques pour un contrôle précis des mouvements. |
Tableau des paramètres
| Modèle | 32 | |||||
| Taux de réduction | 50 | 80 | 100 | 120 | ||
| Le couple nominal à 2000 r/min d'entrée | Nm | 76 | 118 | 137 | 137 | |
| kgfm | 7.8 | 12 | 14 | 14 | ||
| Le couple maximal autorisé au démarrage et à l'arrêt | Nm | 216 | 304 | 333 | 353 | |
| kgfm | 22 | 31 | 34 | 36 | ||
| Valeur maximale admissible pour le couple de charge moyen | Nm | 108 | 167 | 216 | 216 | |
| kgfm | 11 | 17 | 22 | 22 | ||
| Le couple instantané maximal autorisé | Nm | 382 | 568 | 647 | 686 | |
| kgfm | 39 | 58 | 66 | 70 | ||
| Vitesse de rotation maximale admissible Je ne sais pas. |
R/min | 4800 | ||||
| Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas. |
R/min | 3500 | ||||
| Réactions négatives | Arc sec | ≤ 20 | ||||
| Le poids | en kg | 3.11 | ||||
| Durée de conception | Une heure | 10000 | 15000 | 15000 | 1500 | |

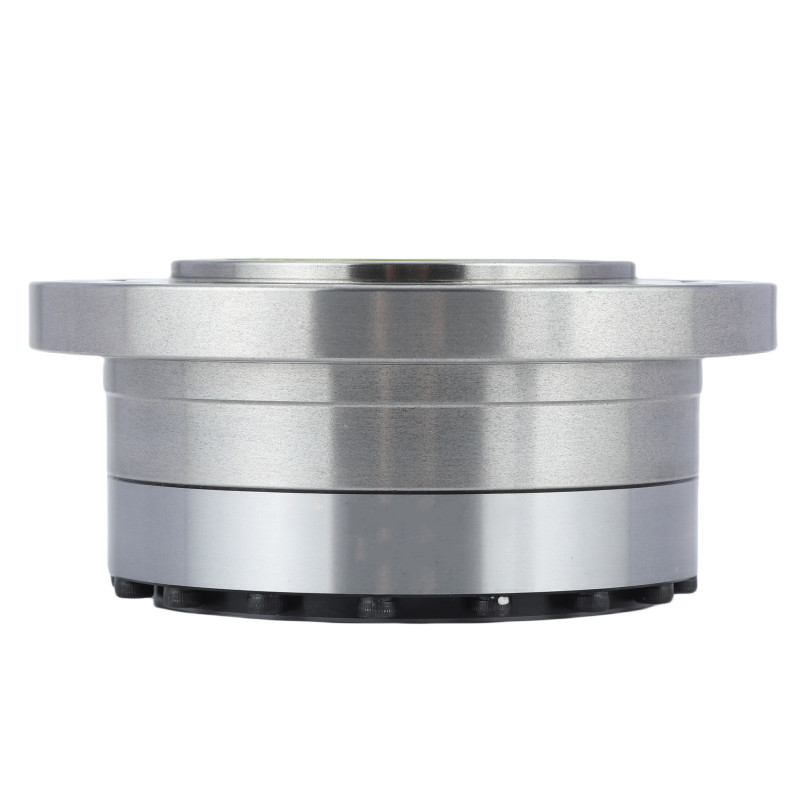

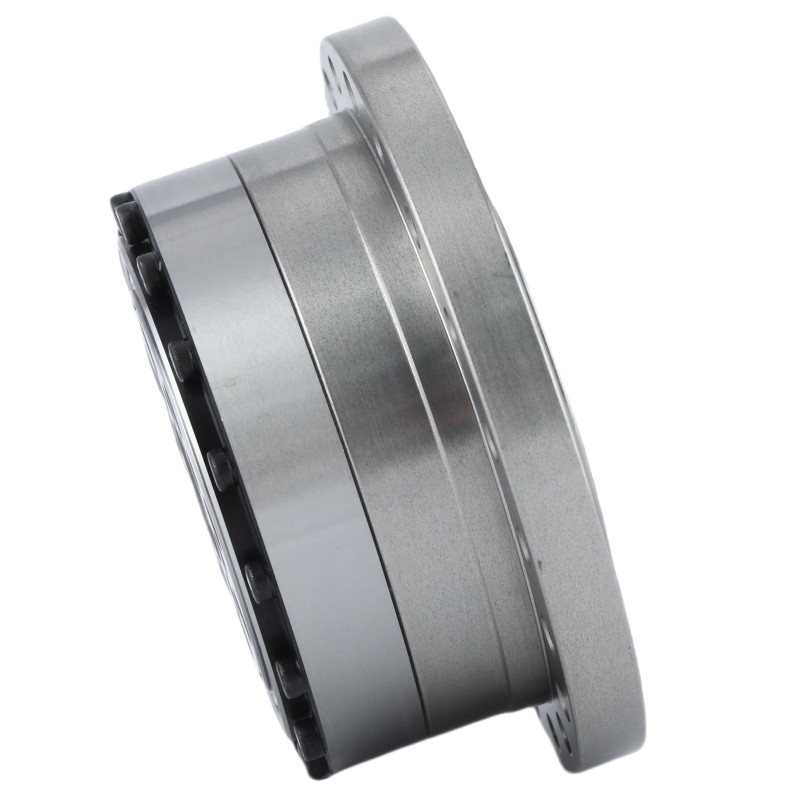

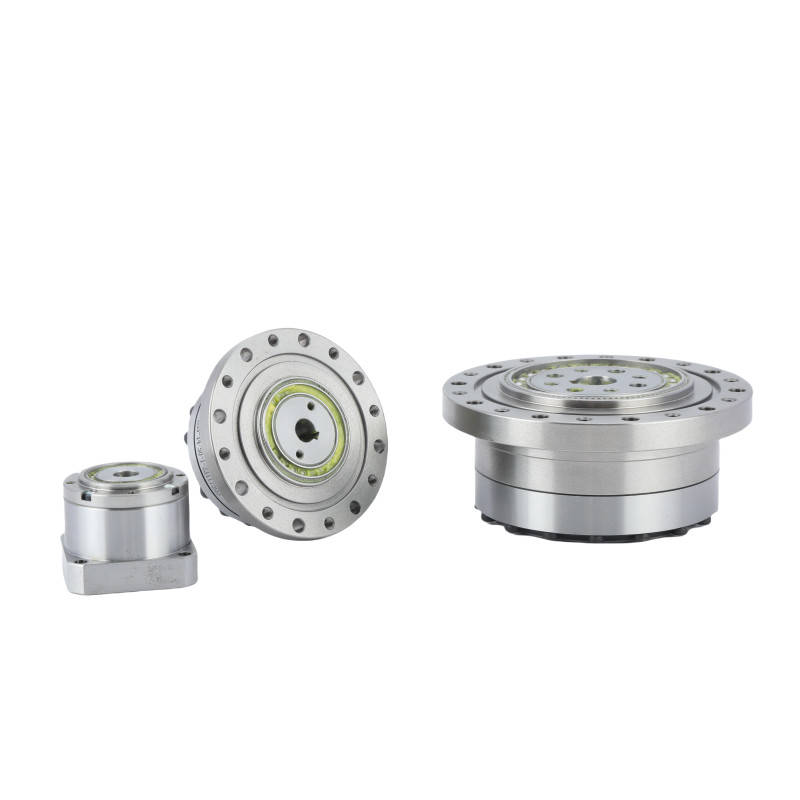

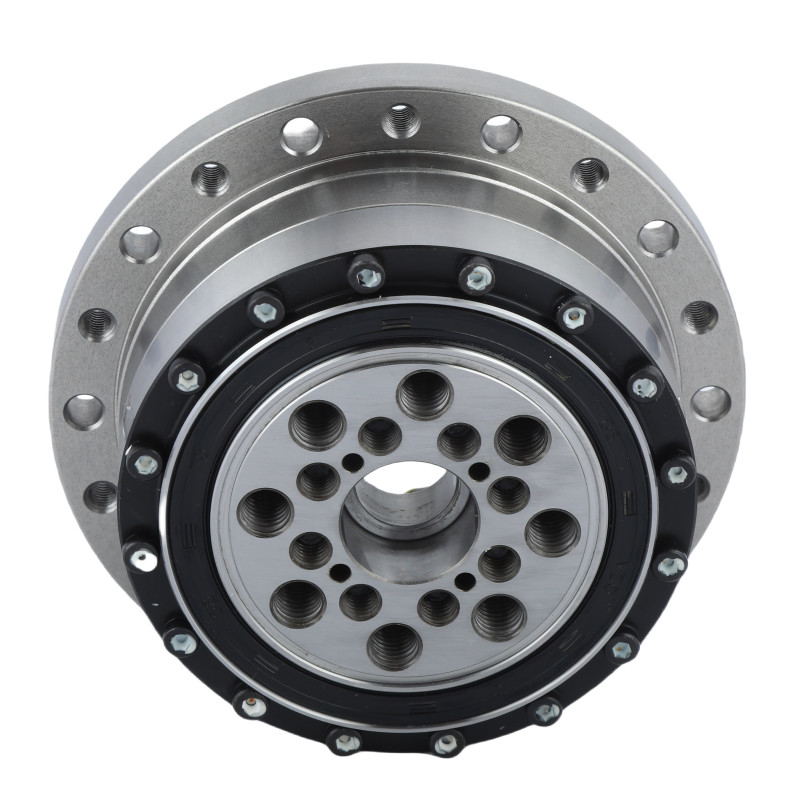

Des images détaillées
|
Attributs clés des engrenages harmoniques LSS - modèle I 32 | |||
| Produit | Dispositif harmonieux de modèle 32 | |||
|
Matériel
|
Acier, aluminium, polyuréthane, roulements et joints, lubrifiants | |||
|
Taux de réduction
|
50:1, 80:1, 100:1, 120:1 | |||
|
Réactions négatives
|
Moins de 20 secondes d'arc | |||
|
Vitesse d'entrée moyenne
|
3500 tours/min | |||
|
Vitesse maximale d'entrée
|
4800 tours/min | |||
|
La vie conçue
|
15000 heures | |||
|
Modèle
|
32 | |||
|
Le poids
|
3.11 kg | |||
| Garantie | 1 année | |||
