Name: Moteur à ondes d'entraînement de robot industriel Reducteur d'entraînement à ondes d'entraînement d'engrenage harmonique
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-25-XX-U-I
Availability: InStock

À la maison > produits > Commande harmonique >

Moteur à ondes d'entraînement de robot industriel Reducteur d'entraînement à ondes d'entraînement d'engrenage harmonique

Le robot industriel est entraîné par une onde de déformation

Le moteur à ondes de contrainte

Moteur à engrenages harmoniques pour robot industriel

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

LSS-25-XX-U-I

Nous contacter

Demandez un devis

Moteur à ondes d'entraînement de robot industriel Reducteur d'entraînement à ondes d'entraînement d'engrenage harmonique

Détails du produit

Modèle:

Produit:

Modèle 25 Unités d'engrenages harmoniques

Matériel:

Acier, aluminium, polyuréthane, roulements et joints, lubrifiants

Taux de réduction:

50:1, 80:1, 100:1, 120:1

Réactions négatives:

≤ 20 secondes d'arc

Le couple nominal à 2000 r/min d'entrée:

39 à 67 Nm

Vitesse d'entrée maximale:

5600 tours/min

La vie conçue:

15000 heures

Le poids:

1.46kg

Application du projet:

Robotique, aérospatiale, machines CNC

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Réducteurs d'ondes de contrainte (entraînements harmoniques)

sont des composants essentiels dans de nombreux systèmes mécaniques modernes, fournissant une réduction des engrenages efficace, précise et fiable.Leur conception et leurs capacités uniques les rendent indispensables dans les domaines qui exigent une grande précision et une grande compacité, des solutions légères.

Application du projet

La robotiqueUtilisé dans les bras et les articulations robotiques pour un contrôle précis des mouvements.
AérospatialeUtilisé dans divers systèmes d'aéronefs où les contraintes d'espace et de poids sont critiques.
Machinerie industrielleUtilisé dans les machines CNC, les lignes de production automatisées et autres équipements à commande de précision.

Modèle		25
Taux de réduction		50	80	100	120
Le couple nominal à 2000 r/min d'entrée	Nm	39	63	67	67
Le couple nominal à 2000 r/min d'entrée	kgfm	4	6.4	6.8	6.8
Le couple maximal autorisé au démarrage et à l'arrêt	Nm	98	137	157	167
Le couple maximal autorisé au démarrage et à l'arrêt	kgfm	10	14	16	17
Valeur maximale admissible pour le couple de charge moyen	Nm	55	87	108	108
Valeur maximale admissible pour le couple de charge moyen	kgfm	5.6	8.9	11	11
Le couple instantané maximal autorisé	Nm	186	255	284	304
Le couple instantané maximal autorisé	kgfm	19	26	29	31
Vitesse de rotation maximale admissible Je ne sais pas.	R/min	5600
Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas.	R/min	3500
Réactions négatives	Arc sec	≤ 10
Le poids	en kg	1.46
Durée de conception	Une heure	10000	15000	15000	15000

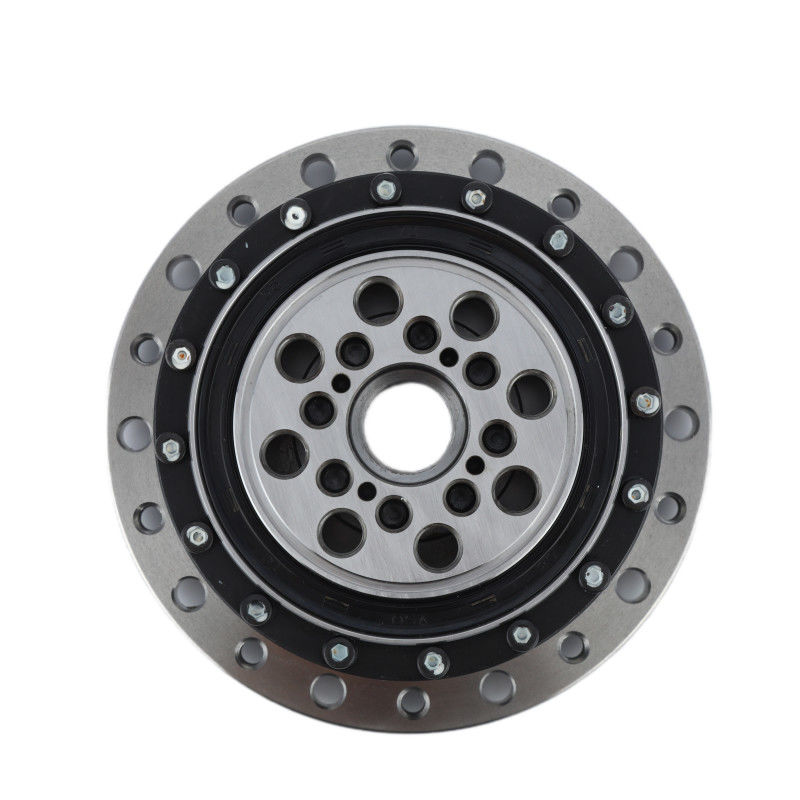

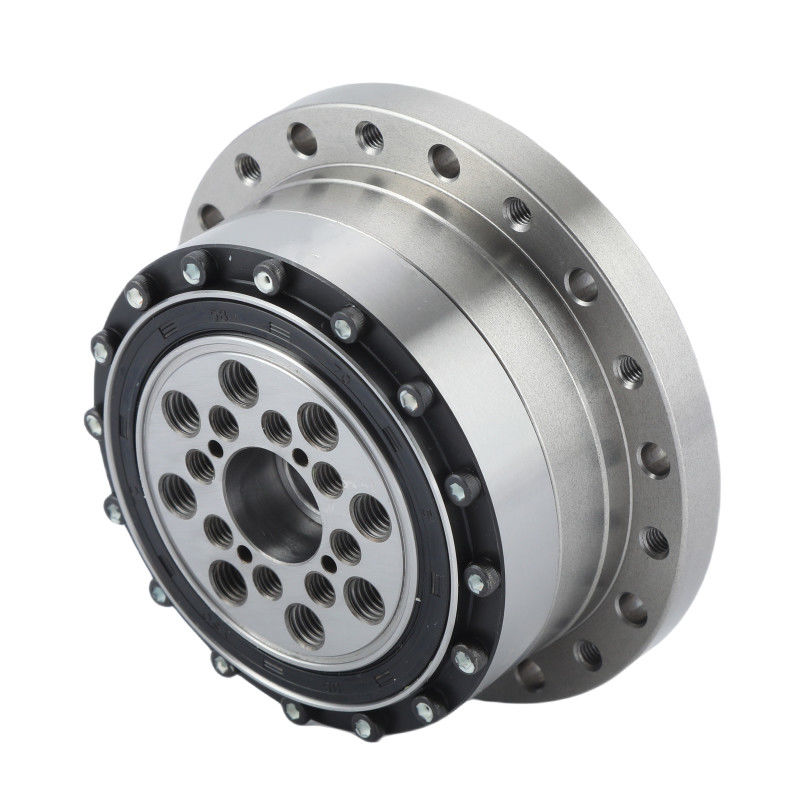

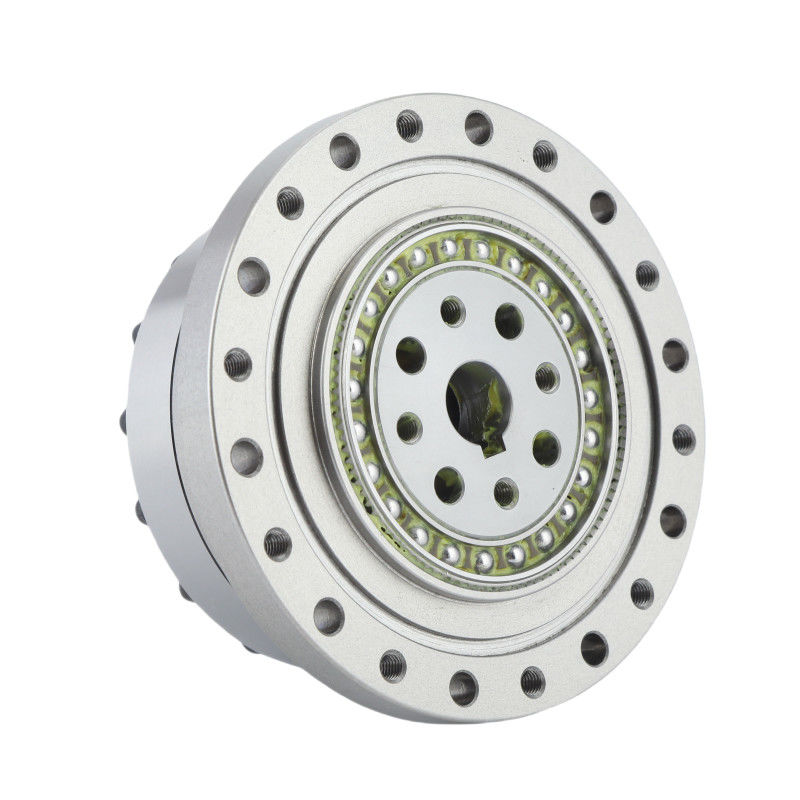

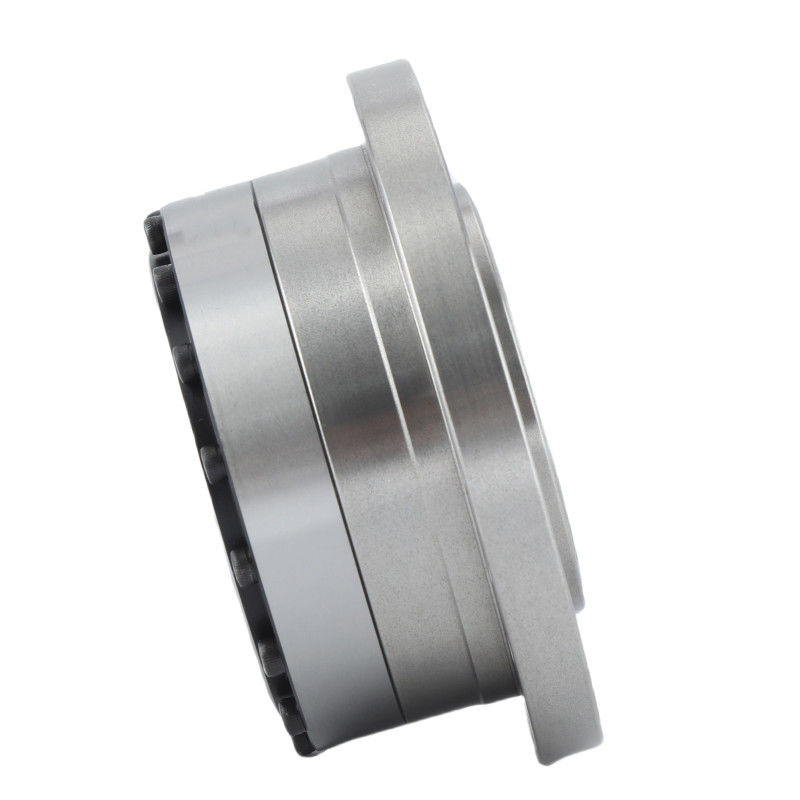

Moteur à ondes d'entraînement de robot industriel Reducteur d'entraînement à ondes d'entraînement d'engrenage harmonique 1

	Attributs clés des engrenages harmoniques LSS - modèle I
	Produit	Réducteur d'onde de contrainte modèle 25
	Matériel	Acier, aluminium, polyuréthane, roulements et joints, lubrifiants
	Taux de réduction	50:1, 80:1, 100:1, 120:1
	Réactions négatives	Moins de 20 secondes d'arc
	Vitesse d'entrée moyenne	3500 tours/min
	Vitesse maximale d'entrée	5600 tours/min
	La vie conçue	15000 heures
	Modèle	20
	Le poids	10,46 kg
	Garantie	1 année
