Lieu d'origine:
Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
LSS-20-XX-U-I
|

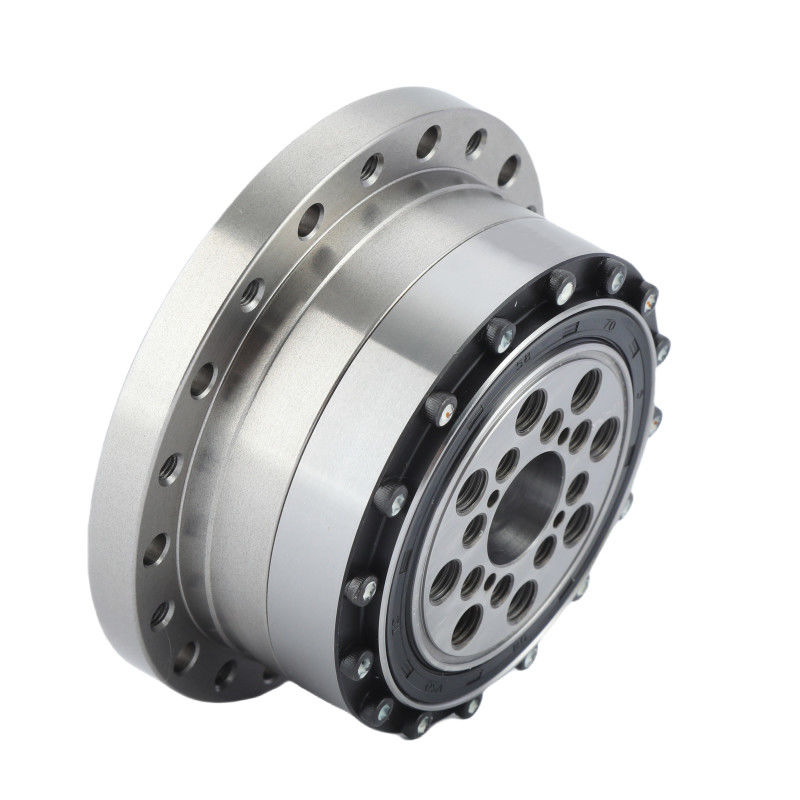

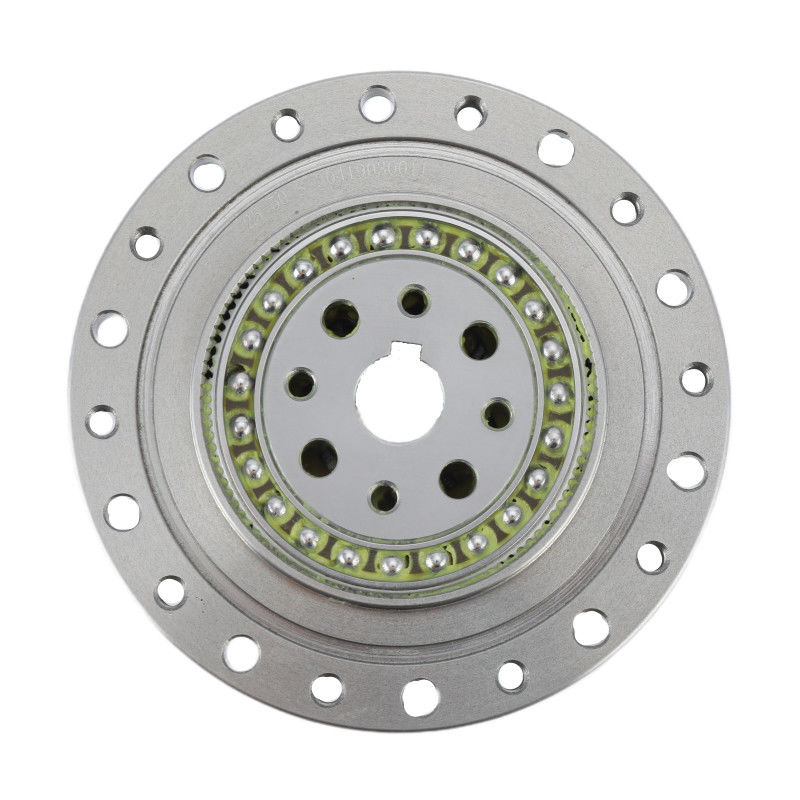

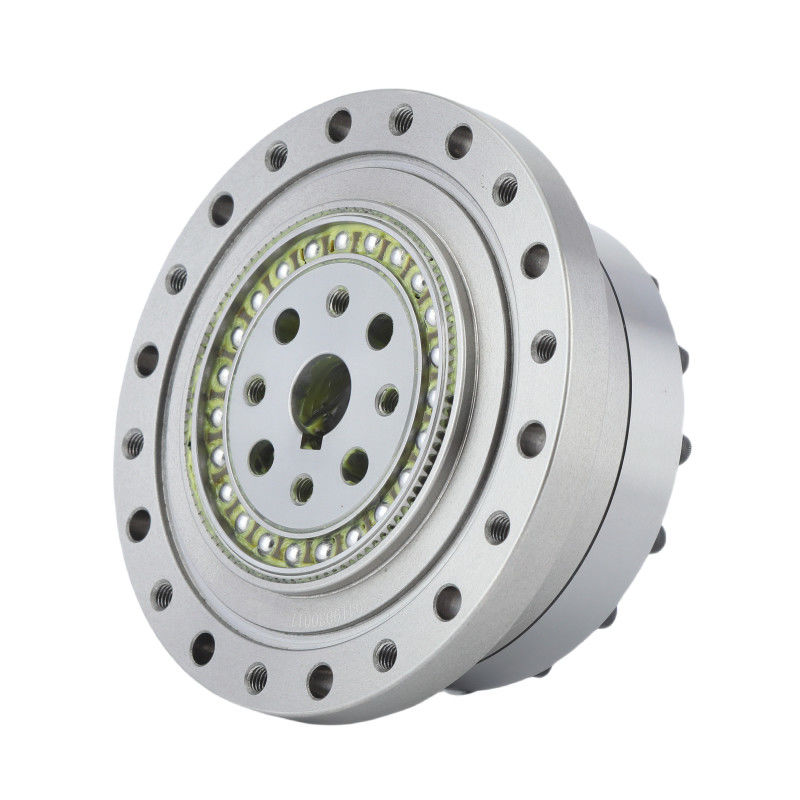

Réducteurs d'ondes de contrainte (entraînements harmoniques) sont des composants essentiels dans de nombreux systèmes mécaniques modernes, fournissant une réduction des engrenages efficace, précise et fiable.Leur conception et leurs capacités uniques les rendent indispensables dans les domaines qui exigent une grande précision et une grande compacité, des solutions légères. |
CaractéristiquesTaux de réduction élevéspeuvent atteindre des taux de réduction très élevés en une seule étape. Compact et légerEn raison de leur conception, ils offrent un taux de réduction élevé dans un ensemble beaucoup plus petit et plus léger que les systèmes traditionnels de transmission. Haute précision et répétabilitéassure une réaction minimale, ce qui les rend adaptés à des applications nécessitant une grande précision de positionnement. Transmission à couple élevépeuvent transmettre un couple élevé par rapport à leur taille, ce qui est bénéfique pour les applications nécessitant une force importante. |
| Modèle | 20 | ||||||
| Taux de réduction | 50 | 80 | 100 | 120 | 160 | ||
| Le couple nominal à 2000 r/min d'entrée | Nm | 25 | 34 | 40 | 40 | 40 | |
| kgfm | 2.5 | 3.5 | 4.1 | 4.1 | 4.1 | ||
| Le couple maximal autorisé au démarrage et à l'arrêt | Nm | 56 | 74 | 82 | 87 | 92 | |
| kgfm | 5.7 | 7.5 | 8.4 | 8.9 | 9.4 | ||
| Valeur maximale admissible pour le couple de charge moyen | Nm | 34 | 47 | 49 | 49 | 49 | |
| kgfm | 3.5 | 4.8 | 5 | 5 | 5 | ||
| Le couple instantané maximal autorisé | Nm | 98 | 127 | 147 | 147 | 147 | |
| kgfm | 10 | 13 | 15 | 15 | 15 | ||
| Vitesse de rotation maximale admissible Graisse |
R/min | 6500 | |||||
| Vitesse de rotation moyenne admissible à l'entrée Graisse |
R/min | 3500 | |||||
| Réactions négatives | Arc sec | ≤ 20 | |||||
| Le poids | en kg | 0.96 | |||||
| Durée de conception | Une heure | 10000 | 15000 | 15000 | 15000 | 15000 | |
|
Attributs clés des engrenages harmoniques LSS - modèle I 20 | |||
| Produit | Réducteur d'onde de contrainte modèle 20 | |||
|
Matériel
|
Acier, aluminium, polyuréthane, roulements et joints, lubrifiants | |||
|
Taux de réduction
|
50:1, 80:1, 100:1, 120:1, 160:1 | |||
|
Réactions négatives
|
Moins de 20 secondes d'arc | |||
|
Vitesse d'entrée moyenne
|
3500 tours/min | |||
|
Vitesse maximale d'entrée
|
6500 tours/min | |||
|
La vie conçue
|
15000 heures | |||
|
Modèle
|
20 | |||
|
Le poids
|
00,96 kg | |||
| Garantie | 1 année | |||
