Lieu d'origine:
Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
LSS-17-XX-U-I
Robotique entraînement harmonique moteur réducteur engrenage spline circulaire
|
Générateur d' ondes est généralement un ensemble de roulements à billes elliptiques qui s'intègre à l'intérieur de la ligne de flexion.provoquant de s'engager avec les dents de la spline circulaire à deux régions opposées. Législateur est un engrenage cylindrique mince, flexible, avec des dents externes, qui se déforme élastiquement à la forme du générateur d'ondes. Spline circulaire Il reste stationnaire ou peut être le membre de sortie du système.L'interaction entre les dents de la spline circulaire et la flexspline génère la réduction de l'engrenage. |
Opération
|
Les spécifications
| Modèle | 17 | |||||
| Taux de réduction | 50 | 80 | 100 | 120 | ||
| Le couple nominal à 2000 r/min d'entrée | Nm | 16 | 22 | 24 | 24 | |
| kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
| Le couple maximal autorisé au démarrage et à l'arrêt | Nm | 34 | 43 | 54 | 54 | |
| kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
| Valeur maximale admissible pour le couple de charge moyen | Nm | 26 | 27 | 39 | 39 | |
| kgfm | 2.6 | 2.7 | 4 | 4 | ||
| Le couple instantané maximal autorisé | Nm | 70 | 87 | 108 | 86 | |
| kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
|
Vitesse de rotation maximale admissible Je ne sais pas. |
R/min | 7300 | ||||
|
Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas. |
R/min | 3500 | ||||
| Réactions négatives | Arc sec | ≤ 20 | ||||
| Le poids | en kg | 0.67 | ||||
| Durée de conception | Une heure | 10000 | 15000 | 15000 | 15000 | |

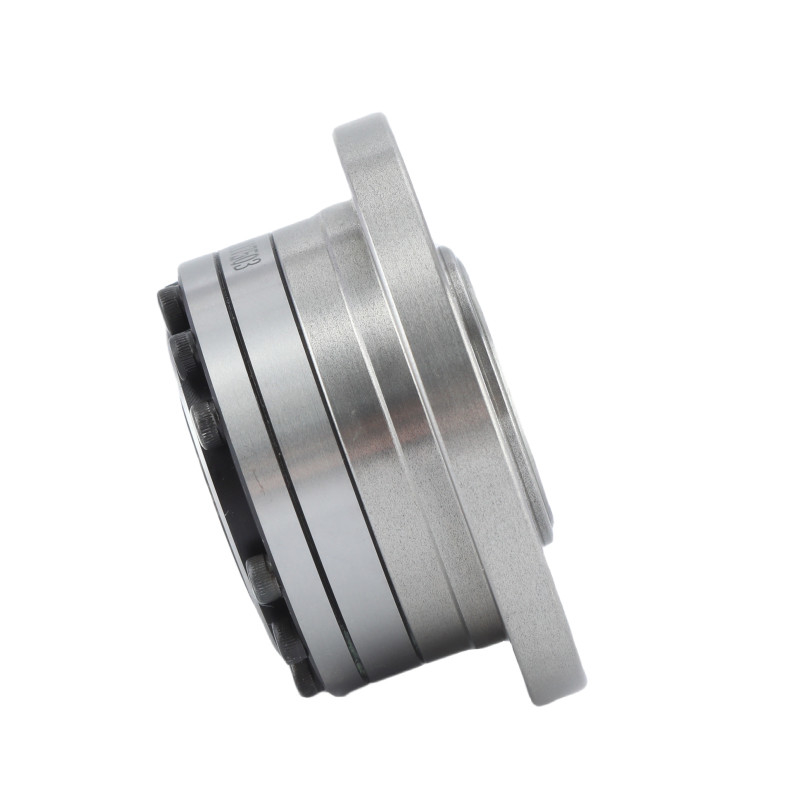

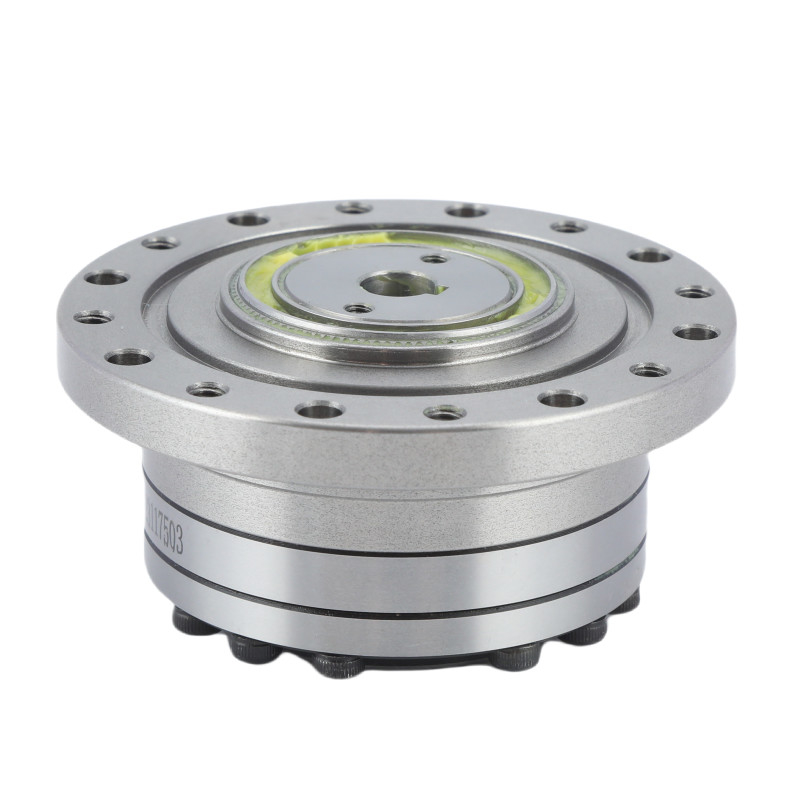

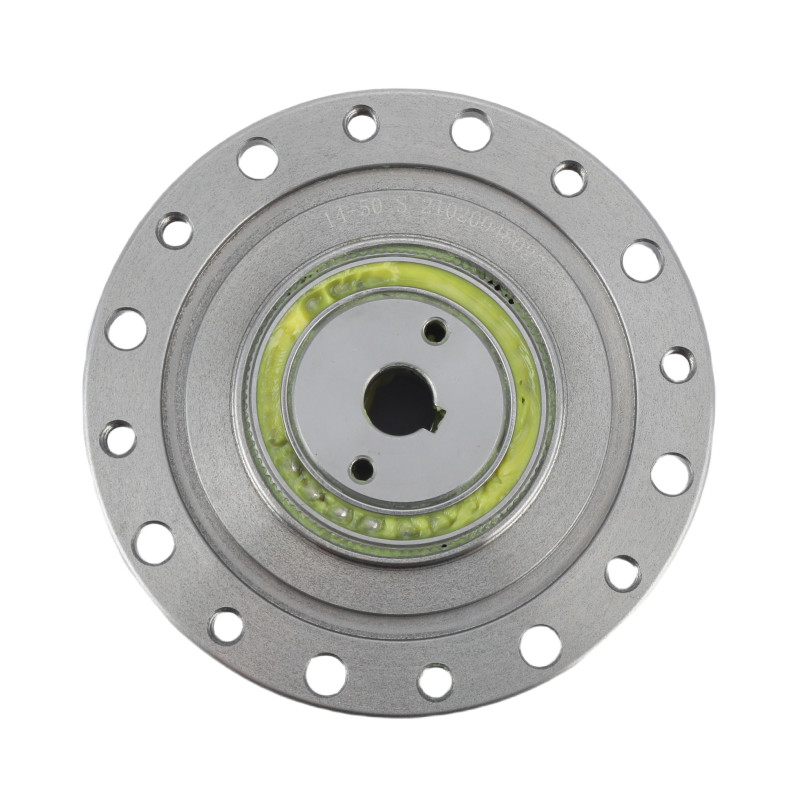

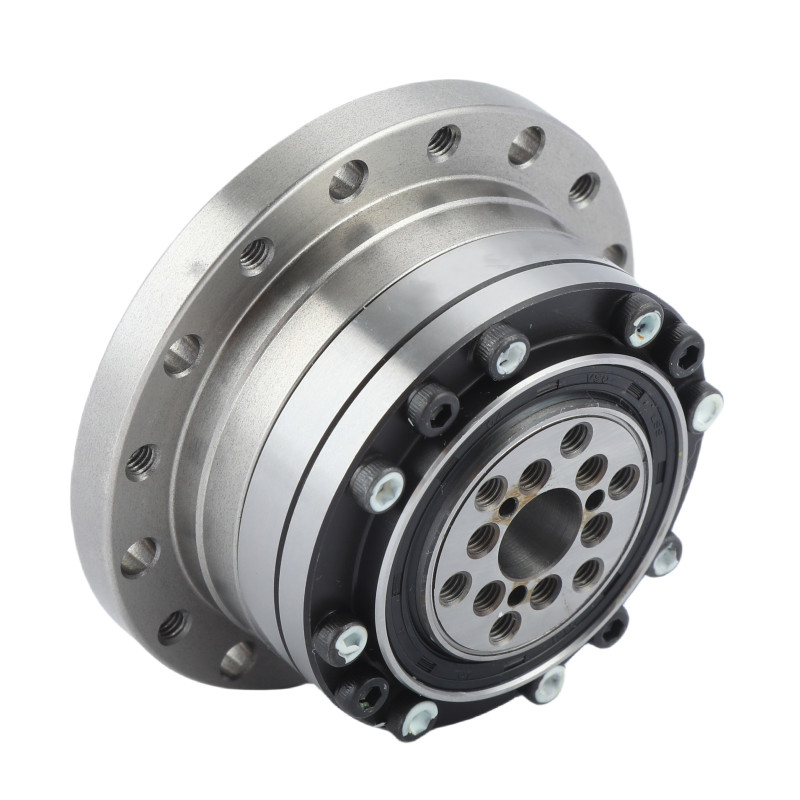

Des images détaillées
| Caractéristiques clés des engrenages harmoniques LSS - série I modèle 17 | |||
| Produit | Modèle 17 Réducteur d'onde de contrainte | ||
|
Matériel
|
Acier, aluminium, polyuréthane, roulements et joints, lubrifiants | ||
|
Taux de réduction
|
50:1, 80:1, 100:1, 120:1 | ||
|
Réactions négatives
|
Moins de 20 secondes d'arc | ||
|
Vitesse d'entrée moyenne
|
3500 tours/min | ||
|
Vitesse maximale d'entrée
|
7300 tours/min | ||
|
La vie conçue
|
15000 heures | ||
|
Modèle
|
17 | ||
|
Le poids
|
00,67 kg | ||
| Garantie | 1 année | ||
Applications
|
|
|
|
| Robots industriels | Dispositifs médicaux | Systèmes de fabrication | Système à semi-conducteurs |
