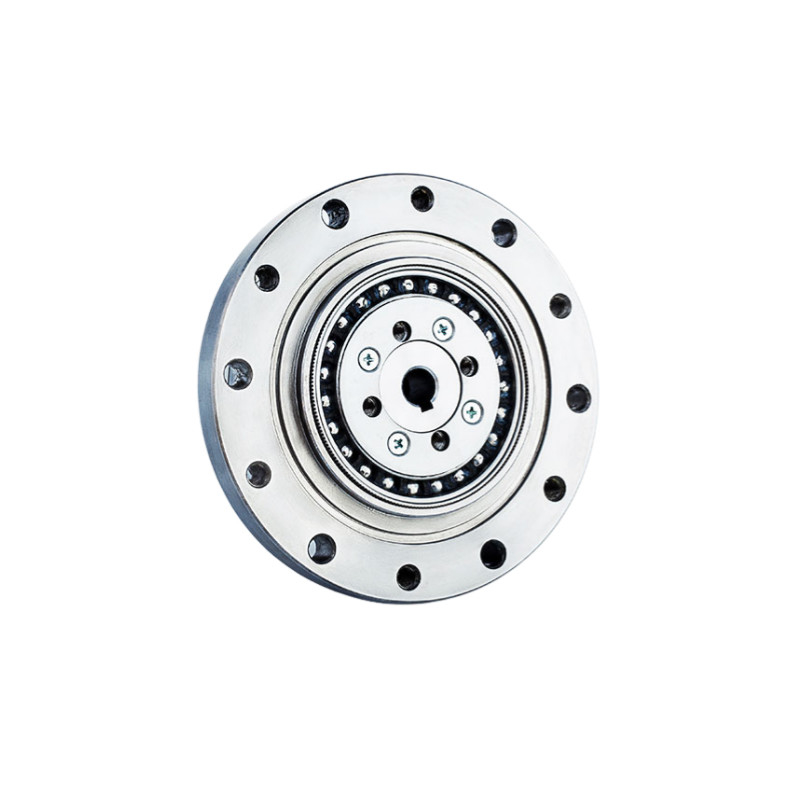

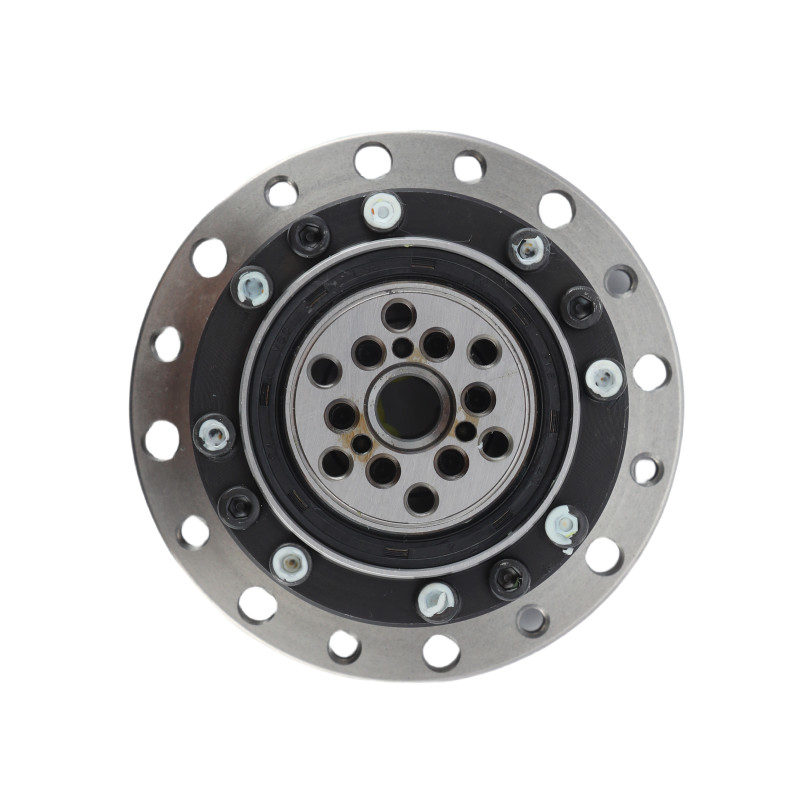

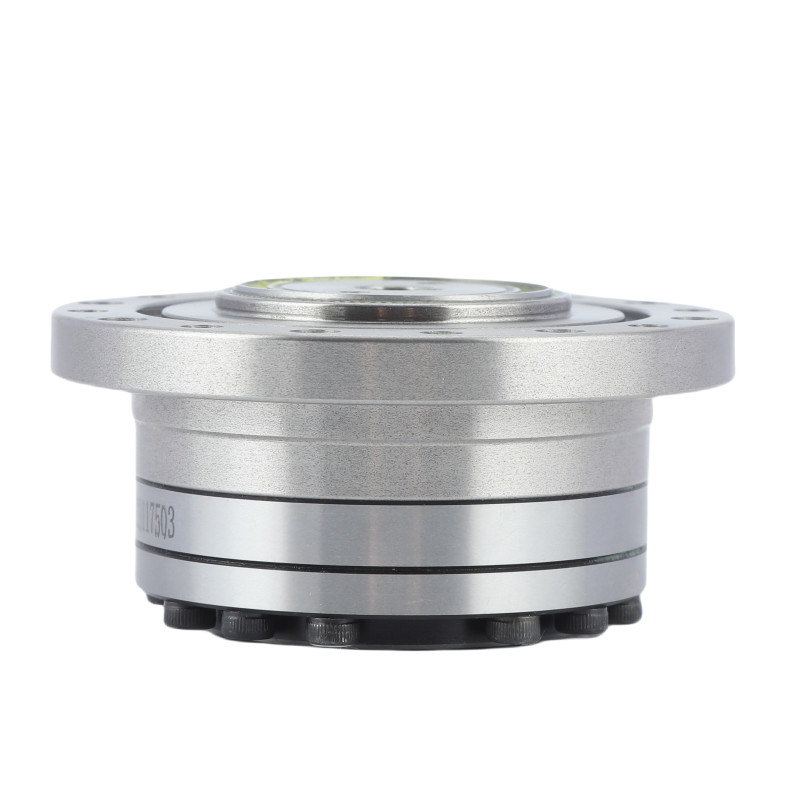

Name: 8500 r/min Réducteur de contre-réaction zéro Tracteur d'onde de contrainte engrenage harmonique
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-14-XX-U-I
Availability: InStock

À la maison > produits > Commande harmonique >

8500 r/min Réducteur de contre-réaction zéro Tracteur d'onde de contrainte engrenage harmonique

Réducteur de contre-réaction zéro 8500r/Min

réducteur de contre-réaction zéro engrenage harmonique

Moteur à ondes de contrainte à contre-réaction zéro

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

LSS-14-XX-U-I

Nous contacter

Demandez un devis

8500 r/min Réducteur de contre-réaction zéro Tracteur d'onde de contrainte engrenage harmonique

Détails du produit

Modèle:

Produit:

Modèle 14 LSS - I Unités d'engrenages harmoniques

Matériel:

Acier, aluminium, polyuréthane, roulements et joints, lubrifiants

Taux de réduction:

50:1, 80:1, 100:1, 120:1

Réactions négatives:

≤ 20 secondes d'arc

Le couple nominal à 2000 r/min d'entrée:

5.4 à 7.8 Nm

Vitesse d'entrée maximale:

8500 R/min

La vie conçue:

15000 heures

Le poids:

0,51 kilogrammes

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

8500 r/min Réducteur de contre-réaction zéro Tracteur d'onde de contrainte engrenage harmonique

	Générateur d' ondesest une tige en forme d'ellipse, généralement équipée de roulements à billes, qui est placée à l'intérieur de la ligne flexible.
	Législateurest un composant cylindrique flexible à paroi mince avec des dents externes. Il s'intègre à l'intérieur de la spline circulaire et se déforme en forme elliptique en raison du générateur d'ondes.La spline flexible a moins de dents que la spline circulaire.
	Spline circulaireIl s'agit d'un anneau circulaire rigide avec des dents internes qui se relient aux dents externes du flexspline.

Tableau des paramètres

Modèle		14
Taux de réduction		50	80	100	120
Le couple nominal à 2000 r/min d'entrée	Nm	5.4	7.8	7.8	7.8
Le couple nominal à 2000 r/min d'entrée	kgfm	0.55	0.8	0.8	0.8
Le couple maximal autorisé au démarrage et à l'arrêt	Nm	18	23	28	28
Le couple maximal autorisé au démarrage et à l'arrêt	kgfm	1.8	2.4	2.9	2.9
Valeur maximale admissible pour le couple de charge moyen	Nm	6.9	11	11	11
Valeur maximale admissible pour le couple de charge moyen	kgfm	0.7	1.1	1.1	1.1
Le couple instantané maximal autorisé	Nm	35	47	54	54
Le couple instantané maximal autorisé	kgfm	3.6	4.8	5.5	5.5
Vitesse de rotation maximale admissible Je ne sais pas.	R/min	8500
Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas.	R/min	3500
Réactions négatives	Arc sec	≤ 20
Le poids	en kg	0.51
Durée de conception	Une heure	10000	15000	15000	15000

Attributs clés des engrenages harmoniques LSS - série I modèle 14
Produit	Unités d'engrenages harmoniques
Matériel	Acier, aluminium, polyuréthane, roulements et joints, lubrifiants
Taux de réduction	50:1, 80:1, 100:1, 120:1
Réactions négatives	Moins de 20 secondes d'arc
Vitesse d'entrée moyenne	3500 tours/min
Vitesse maximale d'entrée	8500 tours/min
La vie conçue	15000 heures
Modèle	14
Le poids	0.51 kg
Garantie	1 année

Applications


Machines à commande numérique numérique	Système à semi-conducteurs	Robots industriels
