Boîte à engrenages à entraînement harmonique à ondes de contrainte

Réducteur d'entraînement harmonique à ondes de contrainte

Réducteur à entraînement harmonique CNC

Boîte à engrenages harmonique à ondes de contrainte

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

LSS-11-XX-U-I

Nous contacter

Demandez un devis

Boîte à engrenages à entraînement harmonique à ondes de contrainte

Détails du produit

Produit:

Modèle 11 LSS - I Unités d'engrenages harmoniques

Matériel:

Acier, aluminium, polyuréthane, roulements et joints, lubrifiants

Taux de réduction:

50:1, 80:1, 100:1

Réactions négatives:

≤ 30 secondes d'arc

Le couple nominal à 2000 r/min d'entrée:

3.5 à 5 Nm

Vitesse d'entrée moyenne:

3500 tours/min

La vie conçue:

10 000 heures

Modèle:

Le poids:

0.25 KG

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Boîte de vitesses pour réducteur d'entraînement harmonique à tension

Tableau des paramètres

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée	Le couple maximal autorisé au démarrage et à l'arrêt	Valeur maximale admissible pour le couple de charge moyen	Le couple instantané maximal autorisé	Vitesse de rotation maximale admissible à l'entrée (grease)	Velocité de rotation moyenne admissible à l'entrée ((Greaae)	Moment d'inertie
Modèle	Taux de réduction	Nm	Nm	Nm	Nm	R/min	R/min	kgcm2
11	50	3.5	8.3	5.5	17	8500	3500	1.4 × 10-2 1.2 × 10-2
	80	4.5	9.9	8	22.5
	100	5	11	8.9	25

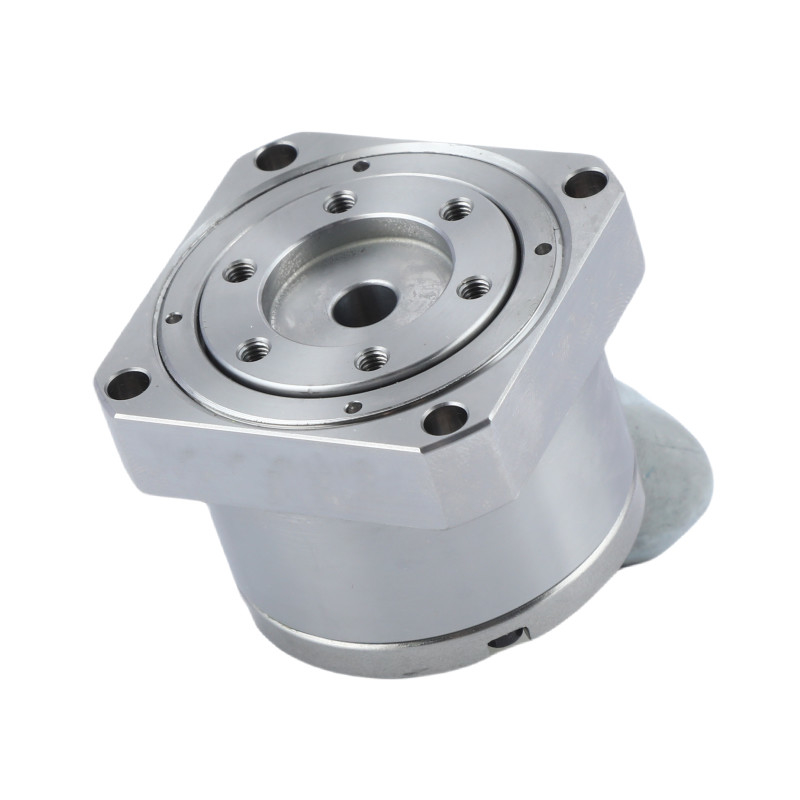

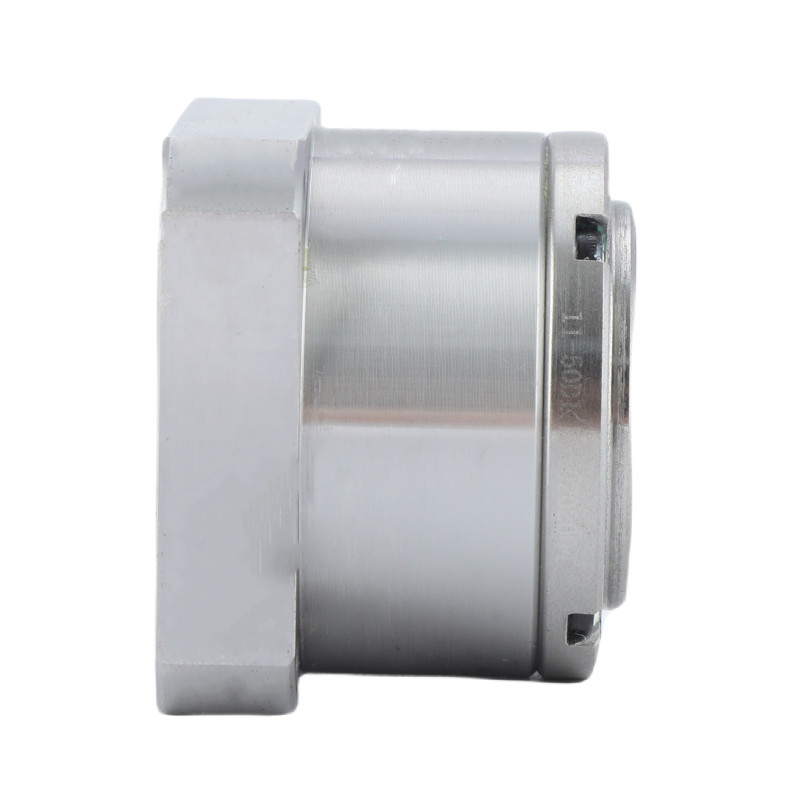

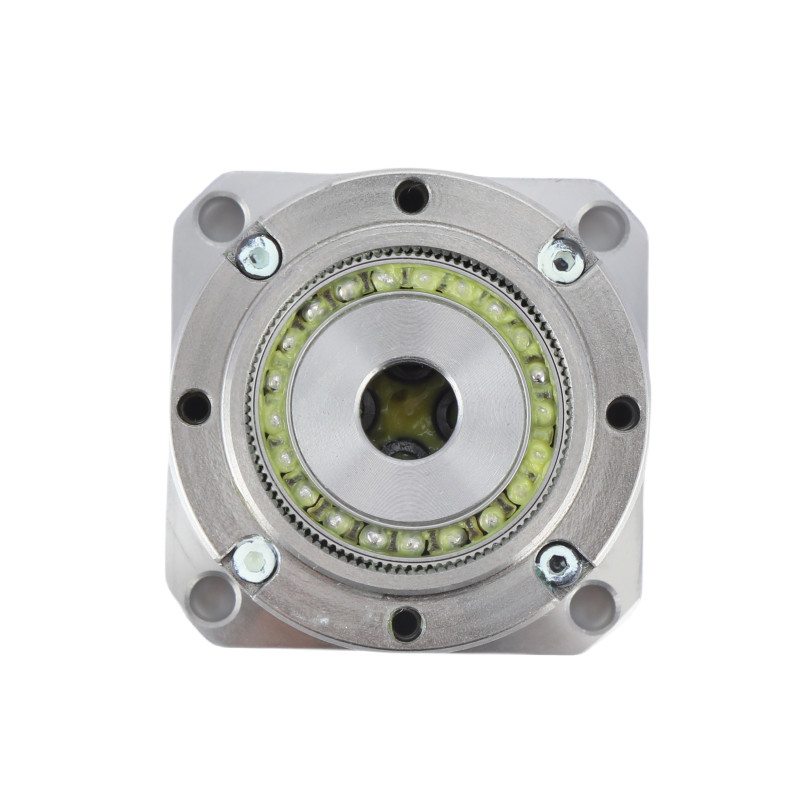

Boîte à engrenages à entraînement harmonique à ondes de contrainte 1

Des images détaillées

Attributs clés des engrenages harmoniques LSS - série I modèle 11
Produit	Unités d'engrenages harmoniques
Matériel	Acier, aluminium, polyuréthane, roulements et joints, lubrifiants
Taux de réduction	50:1, 80:1, 100:1
Réactions négatives	Moins de 20 secondes d'arc
Vitesse d'entrée moyenne	3500 tours/min
Vitesse maximale d'entrée	8500 tours/min
La vie conçue	10000 heures
Modèle	11
Le poids	00,25 kg
Garantie	1 année

Applications


Les autres appareils	Robots industriels	Systèmes de fabrication

Des dessins en PDF
