Boîte de vitesses à entraînement harmonique léger Réducteur d'entraînement harmonique pour robots industriels

Boîte de vitesses à entraînement harmonique légère

Boîte de vitesses à entraînement harmonique industriel

Réducteur d'engrenages harmoniques industriels

Lieu d'origine:

Jiangsu, Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Les États membres doivent communiquer à l'autorité compétente les informations suivantes:

Nous contacter

Demandez un devis

Boîte de vitesses à entraînement harmonique léger Réducteur d'entraînement harmonique pour robots industriels

Détails du produit

Produit:

LSN-I Modèle 11 Poids léger

Matériel:

Acier, aluminium, polyuréthane, roulements et joints, lubrifiants

Taux de réduction:

50, 80, 100

Réactions négatives:

≤ 30 secondes d'arc

Vitesse d'entrée moyenne:

3500 tours/min

La vie conçue:

10 000 heures

Modèle:

Le poids:

0.17KG

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Disque harmonique léger de la série LSN de haute capacité

Name: Boîte de vitesses à entraînement harmonique léger Réducteur d'entraînement harmonique pour robots industriels
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Availability: InStock

Le moteur harmonique de Giant Precision est de zéro à faible réaction par conception.Il fournit le plus haut niveau de précision de transmission et peut supporter une réduction de rapport élevée dans une seule étape avec une inertie minimaleLa conception très précise et dense en couple fait de l'entraînement harmonique la solution idéale pour les applications de contrôle de mouvement de précision.

Notre gamme d'entraînement harmonique de précision géante comprend une grande variété d'options d'engrenage d'onde de contrainte.

Caractéristiques clés de l'entraînement harmonique

0.17kg
Capacité de couple élevée
Capacité de charge élevée
Taux de réduction: 50:1, 80:1 et 100:1Je suis désolée.
Garantie d'un an

Spécifications de l'entraînement harmonique

Boîte de vitesses à entraînement harmonique léger Réducteur d'entraînement harmonique pour robots industriels 2

Tableau des paramètres nominaux

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible Je ne sais pas.	Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas.	Réactions négatives	Le poids	Durée de conception
		Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible Je ne sais pas.		Réactions négatives	Le poids	Durée de conception
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	R/min	R/min	Arc sec	en kg	Une heure
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17.0	1.73	8500	3500	≤ 30	0.17	10000
	80	4.5	0.46	9.9	1.01	8.0	0.82	22.5	2.3					10000
	100	5.0	0.51	11	1.12	8.9	0.91	25.0	2.55					10000

Attributs clés du réducteur d'onde de contrainte ultra-légère LSN-11-XX-U-I
Produit	Poids léger Modèle 11 Armonique
Matériel	Acier, aluminium, polyuréthane, roulements et joints, lubrifiants
Taux de réduction	50, 80, 100
Réactions négatives	Moins de 30 secondes d'arc
Vitesse d'entrée moyenne	3500 tours/min
Vitesse maximale d'entrée	8500 tours/min
La vie conçue	10000 heures
Modèle	8
Le poids	0.17 kg
Garantie	1 année
Temps de réalisation	2 4 semaines
Application du projet	Robotique et automatisation, équipement à semi-conducteurs, aérospatiale

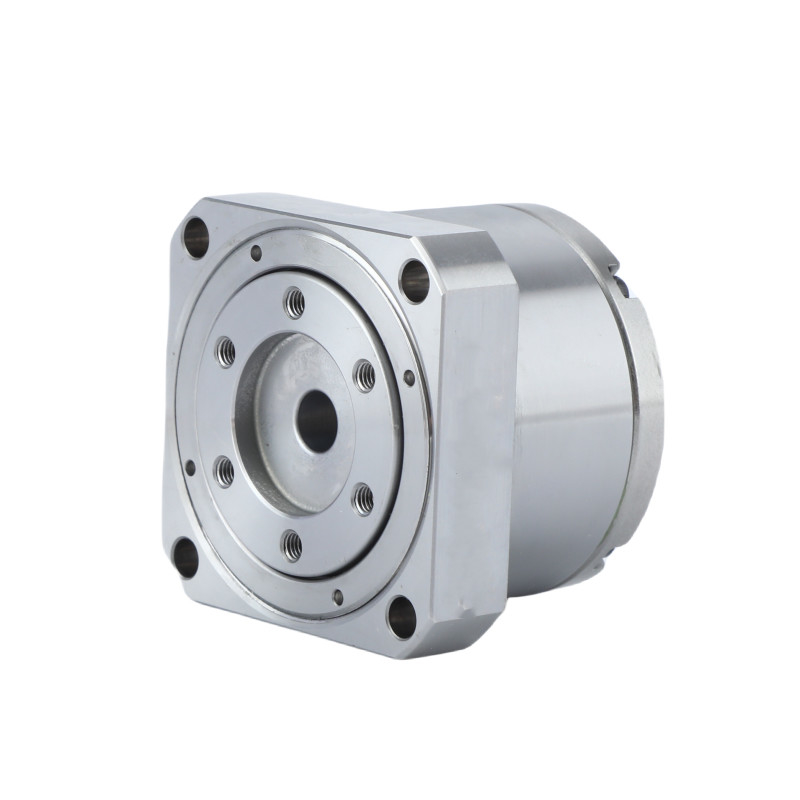

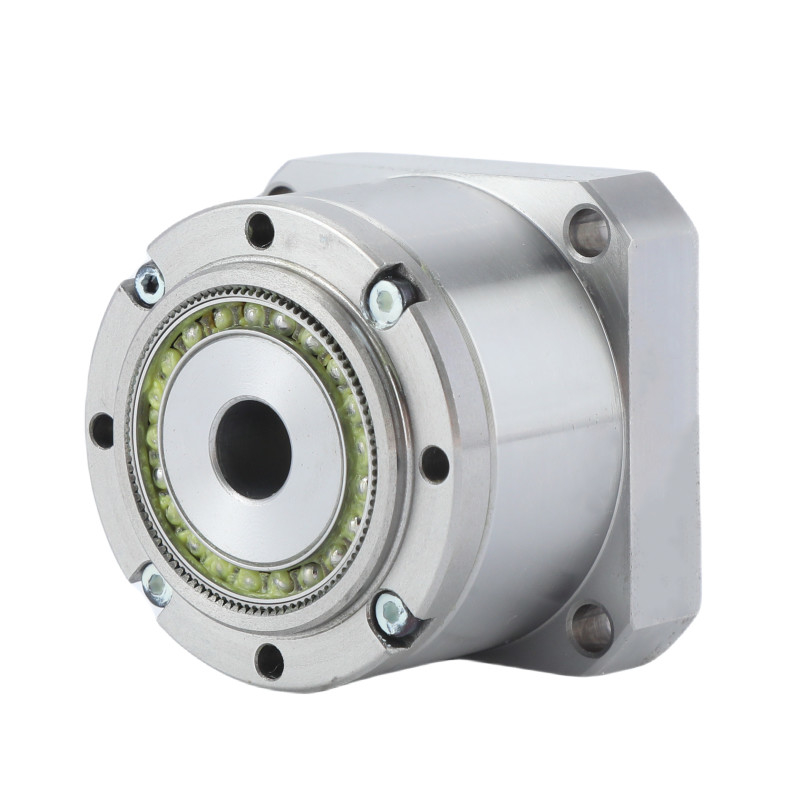

Des images détaillées

Boîte de vitesses à entraînement harmonique léger Réducteur d'entraînement harmonique pour robots industriels 3

Boîte de vitesses à entraînement harmonique léger Réducteur d'entraînement harmonique pour robots industriels 4

Applications


Robots industriels	Aérospatiale	Systèmes de fabrication
