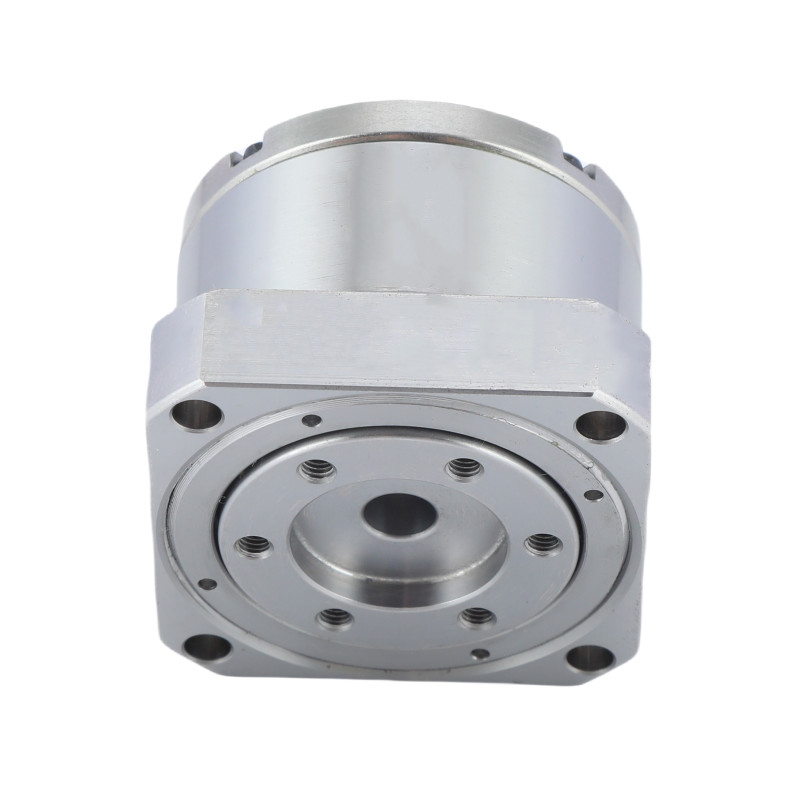

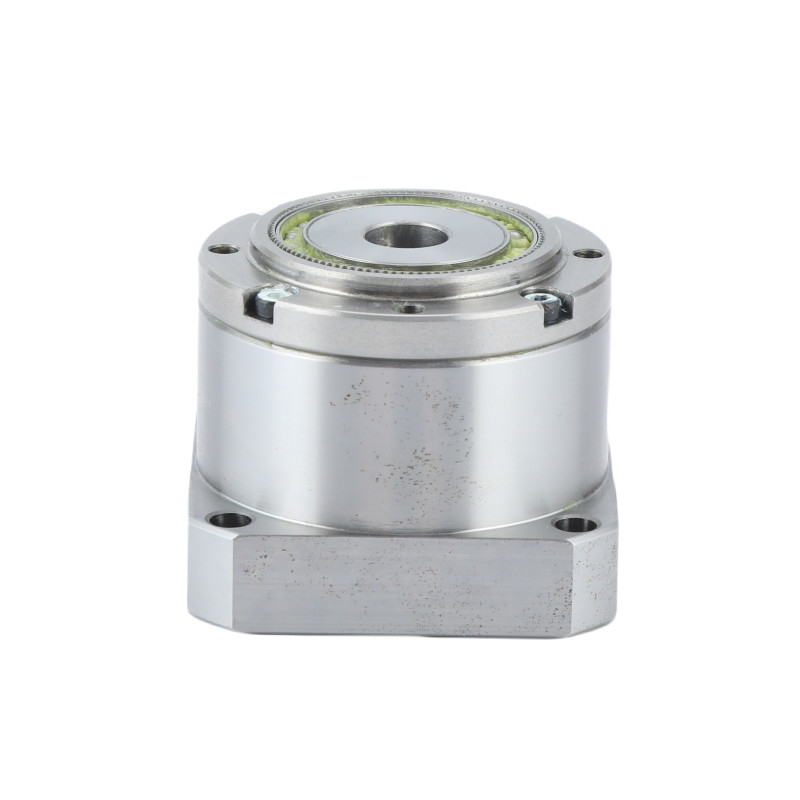

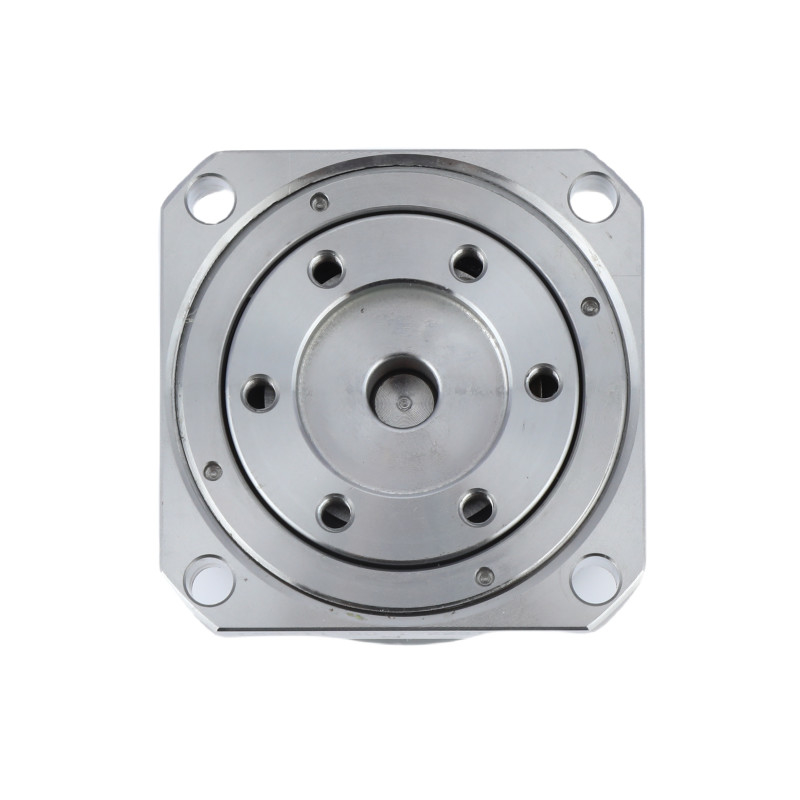

0.08KG Réducteur d'onde de contrainte ultra-légère Unités d'entraînement harmoniques Modèle 8 en robotique

Appareil à engrenages harmoniques ultra-légers

Traction de l' engrenage harmonieuse de l' onde de contrainte

Boîte de vitesses à ondes de contrainte ultra-légères

Lieu d'origine:

Jiangsu, Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Les États membres doivent communiquer à l'autorité compétente les informations suivantes:

Nous contacter

Demandez un devis

0.08KG Réducteur d'onde de contrainte ultra-légère Unités d'entraînement harmoniques Modèle 8 en robotique

Détails du produit

Produit:

LSN-I Poids léger Disque harmonique

Matériel:

Acier, aluminium, polyuréthane, roulements et joints, lubrifiants

Taux de réduction:

50, 100

Réactions négatives:

≤ 40 secondes d'arc

Vitesse d'entrée moyenne:

3500 tours/min

La vie conçue:

10 000 heures

Modèle:

Le poids:

0.08kg

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Appareil de réduction des ondes de contrainte ultra-légères

Name: 0.08KG Réducteur d'onde de contrainte ultra-légère Unités d'entraînement harmoniques Modèle 8 en robotique
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Availability: InStock

Description du produit

Les entraînements harmoniques du modèle 8 de la série LSN sont connus sous le nom de réducteurs d'ondes de déformation ultra-légers.

Comparer avec les produits standard qui avec la même performance, LSN - 8 - XX - U - I unité de vitesse est juste 0.08kg parce que nous avons amélioré le matériau de la spline circulaire de l'acier à l'alliage d'aluminium.

Principales caractéristiques

• 30% plus léger

• Haute capacité de couple
• Haute capacité de charge

• Les taux de réduction: 50:1 et 100:1

Les spécifications

Tableau des paramètres nominaux de la série LSN-8-XX-U-I

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible Je ne sais pas.	Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas.	Réactions négatives	Le poids	Durée de conception

		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	R/min	R/min	Arc sec	en kg	Une heure
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.08	10000
	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92					10000

Principaux attributs deRéducteur d'onde de contrainte ultra-légère LSN-8-XX-U-I
Produit	Le modèle 8 de la série LSN, poids léger, entraînement harmonique
Matériel	Acier, aluminium, polyuréthane, roulements et joints, lubrifiants
Taux de réduction	50, 100
Réactions négatives	Moins de 40 secondes d'arc
Vitesse d'entrée moyenne	3500 tours/min
Vitesse maximale d'entrée	8500 tours/min
La vie conçue	10000 heures
Modèle	8
Le poids	00,08 kg
Garantie	1 année
Application du projet	Robotique et automatisation, équipement à semi-conducteurs

Applications

Les entraînements harmoniques, ou entraînements d'engrenages harmoniques, sont des mécanismes d'engrenages spécialisés connus pour leur précision et leur conception compacte.Ils trouvent une application dans divers domaines en raison de leurs propriétés uniques.

La robotique	Les entraînements harmoniques sont largement utilisés en robotique pour leur rapport couple-poids élevé et leur précision.
Aérospatiale	Dans l'ingénierie aérospatiale, les entraînements harmoniques sont utilisés dans les systèmes de satellites et de vaisseaux spatiaux en raison de leur fiabilité et de leur compacité.Ils sont essentiels dans les mécanismes qui nécessitent une grande précision et une réaction minimale, comme les antennes satellites et le train d'atterrissage.
Dispositifs médicaux	Les entraînements harmoniques sont utilisés dans divers dispositifs médicaux, y compris les robots chirurgicaux et les équipements de diagnostic.Leur précision et leur mouvement en douceur sont essentiels pour des opérations délicates et des diagnostics précis..
