Name: Appareils à entraînement harmonique CNC entièrement scellés
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Le 14/17/20/25/32/40
Availability: InStock

À la maison > produits > Commande harmonique >

Appareils à entraînement harmonique CNC entièrement scellés

Dispositif harmonic cnc entièrement scellé

Traction cnc harmonique engrenages

Réducteur de roulement harmonique

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Le 14/17/20/25/32/40

Nous contacter

Demandez un devis

Appareils à entraînement harmonique CNC entièrement scellés

Détails du produit

Produit:

Les engrenages harmoniques de la série LHG-IV

Matériel:

Acier, aluminium, polyuréthane, roulements et joints, lubrifiants

Taux de réduction:

50, 80, 100, 120, 160

Réactions négatives:

≤ 20 secondes d'arc

Vitesse d'entrée moyenne:

3500 tours/min

Vitesse d'entrée maximale:

8500 R/min

La vie conçue:

15000 heures

Modèle:

14, 17, 20, 25, 32, 40

Le poids:

0.66 à 7 kg

Couleur:

Les écailles

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Réducteur d'onde de contrainte à haute rigidité de torsion entièrement scellé

Description du produit

LHG - IV est connu comme le réducteur harmonique à couple plus élevé de structure entièrement scellée.

Le couple support de la série LHG-IV est supérieur de plus de 30% à celui de la série LHT standard.et la caméra du générateur d'ondes est livrée avec un arbre d'entrée, et particulièrement adapté aux applications nécessitant l'installation d'engrenages de parapluie ou d'entraînements à bande synchrone à l'extrémité d'entrée.

Principales caractéristiques

Rigidité de torsion élevée
Réaction négative faible
Capacité de couple élevée
Haute précision de positionnement
1 an de garantie

Tableau des paramètres nominaux de la série LHG - IV

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible à l'entrée (grease)	Vitesse de rotation moyenne admissible à l'entrée (grasseur)	Réactions négatives	Le poids	Durée de conception
		Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt				Le couple instantané maximal autorisé				Réactions négatives	Le poids	Durée de conception
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	R/min	R/min	Arc sec	Poids de la pâte	Une heure
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20	0.66	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤ 20	0.9	10000
	80	29	2.9	56	5.7	35	3.6	113	12					15000
	100	31	3.2	70	7.2	51	5.2	143	15					15000
	120	31	3.2	70	7.2	51	5.2	112	11					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20	1.29	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤ 20	1.99	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20	4.00	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	≤ 20	7.00	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1530	156					15000

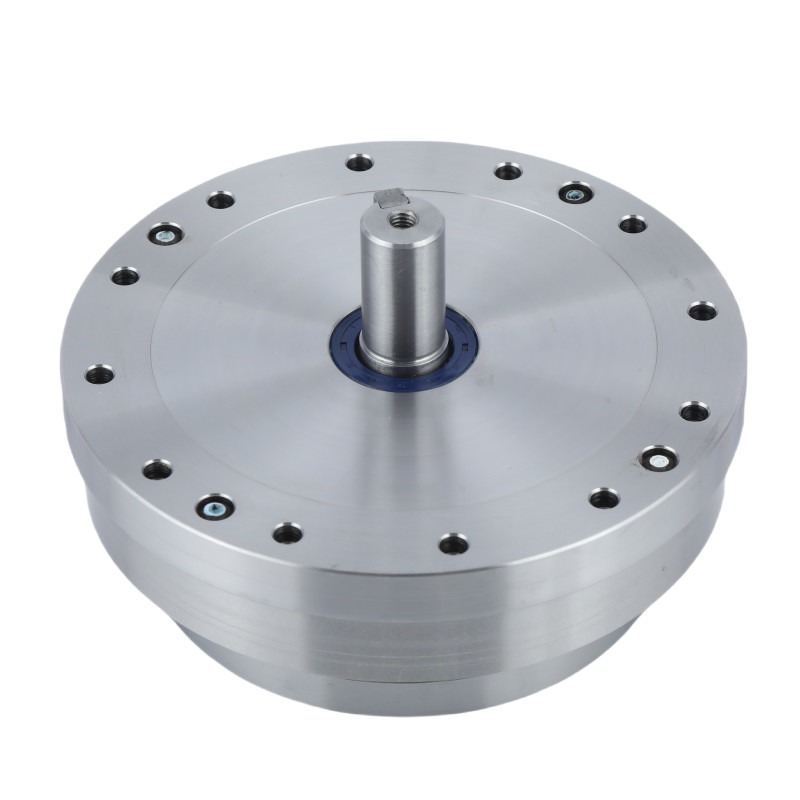

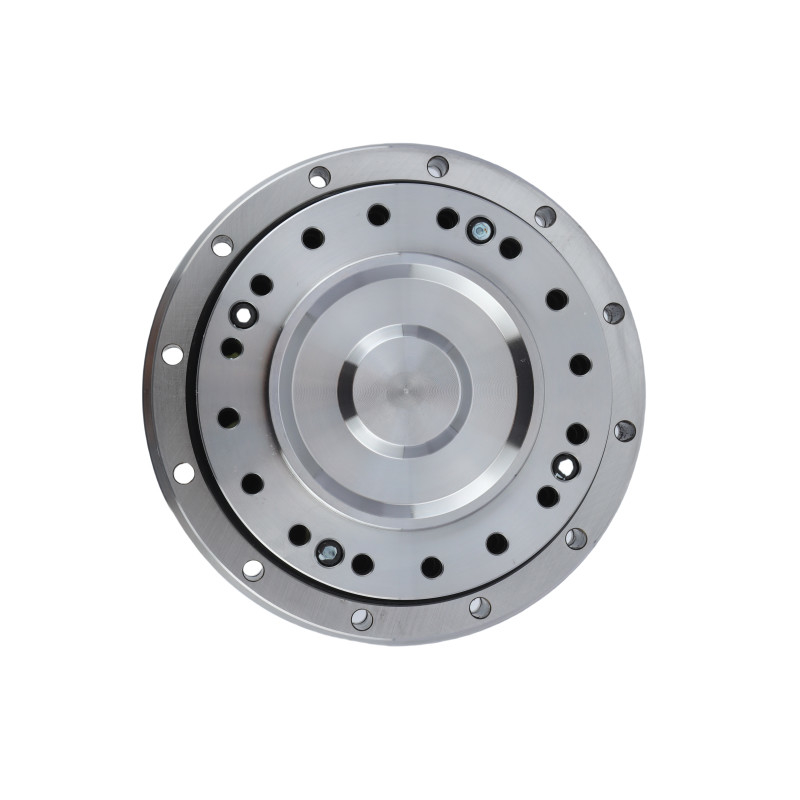

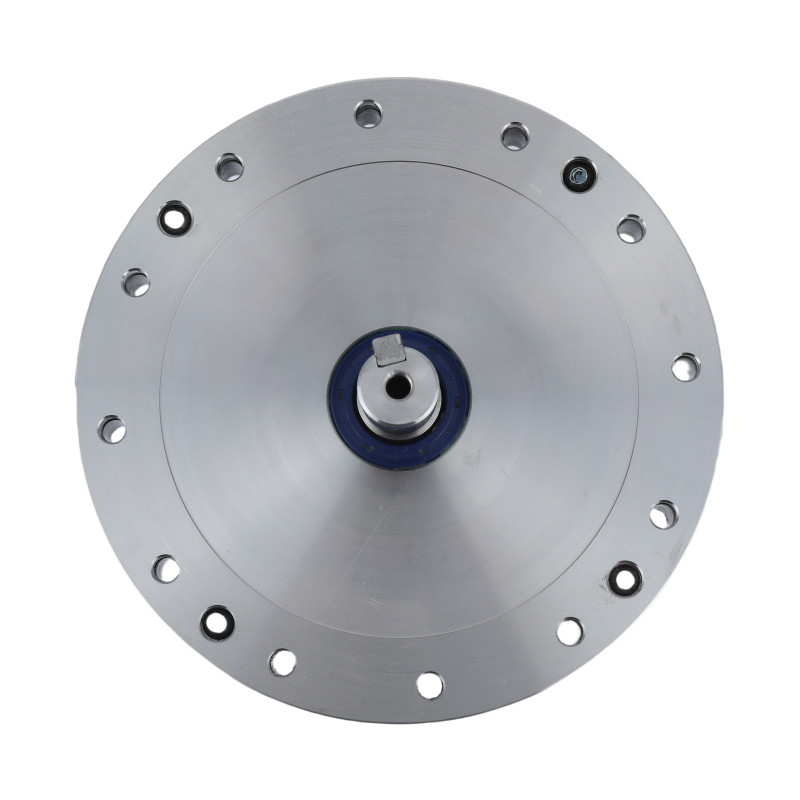

Des images détaillées

Caractéristiques clés du réducteur d'ondes de contrainte de la série IV de LHG
Produit	Réducteur harmonique de la série LHG-IV
Matériel	Acier, aluminium, polyuréthane, roulements et joints, lubrifiants
Taux de réduction	501 à 160:1
Réactions négatives	Moins de 20 secondes d'arc
Vitesse d'entrée moyenne	3500 tours/min
Vitesse maximale d'entrée	8500 tours/min
La vie conçue	15000 heures
Modèle	14, 17, 20, 25, 32, 40
La structure	Entièrement scellé
Le poids	00,7 à 7,2 kg
Garantie	1 année

Applications


Les autres appareils	Systèmes de fabrication	Dispositifs médicaux

Télécharger des dessins PDF

LHG-14-XX-U-IV-Keyway.pdf LHG-14-XX-U-IV-Pas de voie de clés.pdf

LHG-17-XX-U-IV-Keyway.pdf LHG-17-XX-U-IV-Pas de voie de clés.pdf

LHG-20-XX-U-IV.pdf LHG-25-XX-U-IV.pdf LHG-32-XX-U-IV.pdf LHG-40-XX-U-IV.pdf
