Lieu d'origine:
Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
Le 14/17/20/20/25/32/40
Boîte de vitesses harmonique à couple élevé complètement scellée
Description du produit
LHG - III est un réducteur d'ondes de déformation à couple élevé avec une capacité de charge de couple 30% supérieure à celle de la série LHT standard, garantissant des performances supérieures dans des applications exigeantes.
Le flexspline est une structure cylindrique standard à bride creuse. Il y a un trou creux d'arbre de grand diamètre au milieu de la tige du générateur d'ondes.
Avec une augmentation de 43% de la durée de vie, la série LHG - III offre une fiabilité et une longévité améliorées, réduisant les temps d'arrêt et les coûts de maintenance.
Principales caractéristiques
Tableau des paramètres nominaux de la série LHG - III
| Modèle | Taux de réduction | Le couple nominal à 2000 r/min d'entrée | Le couple maximal autorisé au démarrage et à l'arrêt | Valeur maximale admissible pour le couple de charge moyen | Le couple instantané maximal autorisé | Vitesse de rotation maximale admissible Je ne sais pas. |
Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas. |
Réactions négatives | Le poids | Durée de conception | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | R/min | R/min | Arc sec | Poids de la pâte | Une heure | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤ 20 | 0.7 | 15000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | ||||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | ||||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | ||||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤ 20 | 0.99 | 15000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | ||||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | ||||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | ||||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤ 20 | 1.32 | 15000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | ||||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | ||||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | ||||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | ||||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤ 20 | 2.02 | 15000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | ||||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | ||||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | ||||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤ 20 | 4.2 | 15000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | ||||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | ||||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | ||||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ≤ 20 | 7.2 | 15000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | ||||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | ||||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | 1530 | 156 | ||||||

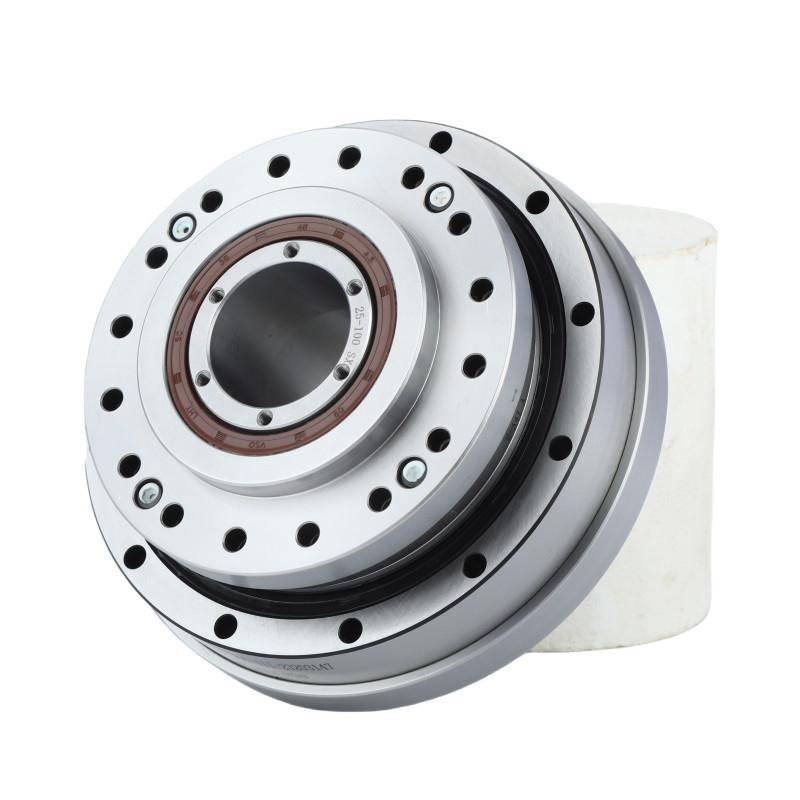

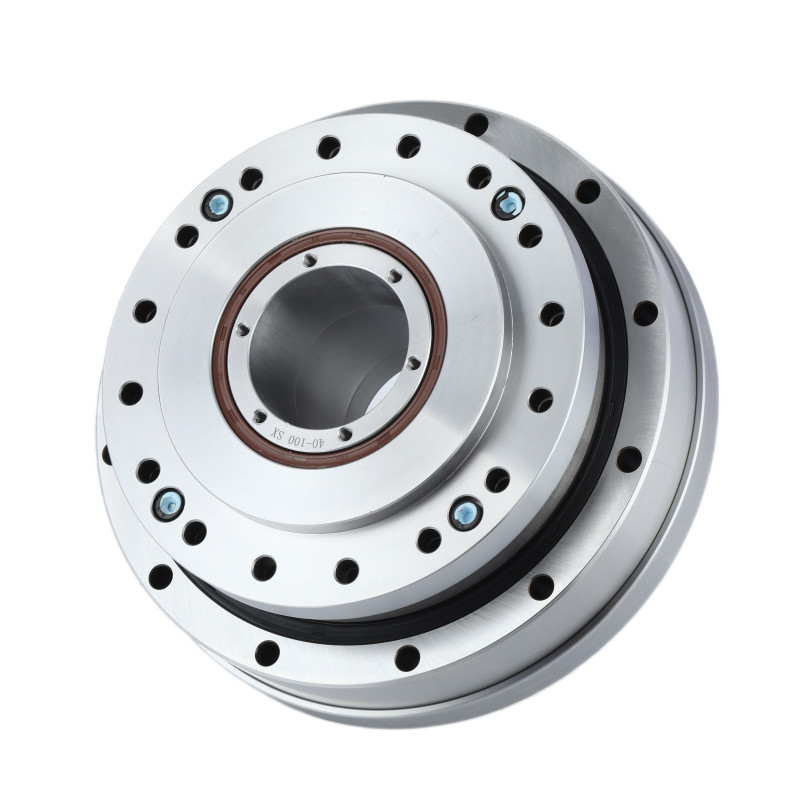

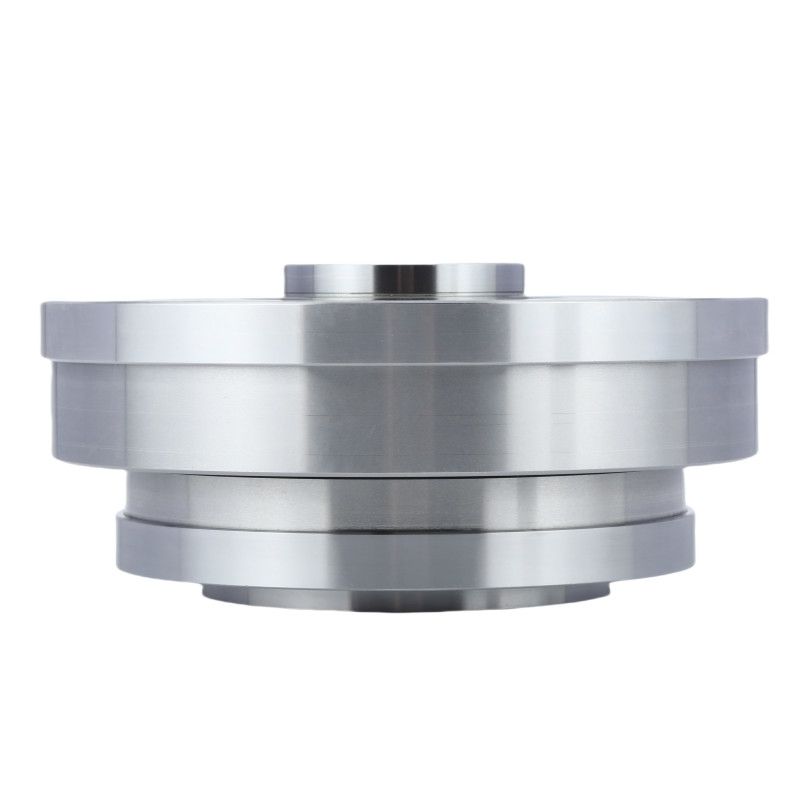

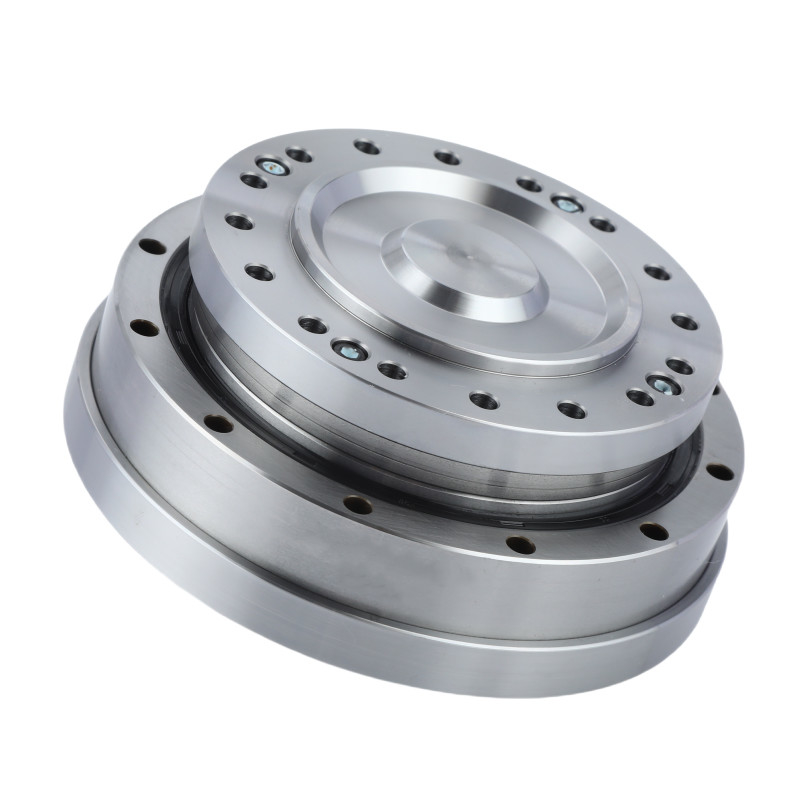

Des images détaillées
| Caractéristiques clés du réducteur d'ondes de contrainte de la série III LHG | |||
| Produit | Réducteur harmonique de la série LHG-III | ||
|
Matériel
|
Acier, aluminium, polyuréthane, roulements et joints, lubrifiants | ||
|
Taux de réduction
|
501 à 160:1 | ||
|
Réactions négatives
|
Moins de 20 secondes d'arc | ||
|
Vitesse d'entrée moyenne
|
3500 tours/min | ||
|
Vitesse maximale d'entrée
|
8500 tours/min | ||
|
La vie conçue
|
15000 heures | ||
|
Modèle
|
14, 17, 20, 25, 32, 40 | ||
| La structure | Entièrement scellé | ||
|
Le poids
|
00,7 à 7,2 kg | ||
| Garantie | 1 année | ||
Applications
|
|
|
| Systèmes d'emballage | Machines à commande numérique numérique | Robots industriels |
Télécharger des dessins PDF
LHG-14-XX-U-III.pdf LHG-17-XX-U-III.pdf LHG-20-XX-U-III.pdf
LHG-25-XX-U-III.pdf LHG-32-XX-U-III.pdf LHG-40-XX-U-III.pdf
