Lieu d'origine:
Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
Le 14/17/20/20/25/32/40
Boîte de vitesses à entraînement harmonique de la série I
Description du produit
La ligne flexspline de la série LHT-I a une structure cylindrique standard à bride creuse, utilisant un générateur d'ondes de type unibody.
Ce réducteur harmonique a une structure compacte. L'arbre d'entrée correspond directement au trou intérieur du générateur d'ondes et est relié par une clé plate.Il peut être utilisé dans le mode de connexion de fixation de l'extrémité spline rigide et la sortie de l'extrémité flexspline; il peut également être utilisé dans le mode de raccordement pour fixer l'extrémité de spline flexible et sortir l'extrémité de spline rigide.
Les engrenages de la série LHT - I peuvent être largement utilisés dans les robots, les robots humanoïdes, les équipements de fabrication de semi-conducteurs, les équipements de fabrication de FPD et les équipements de fabrication de céramique de verre.
Principales caractéristiques
Tableau des paramètres nominaux de la série LHT - I
| Modèle | Taux de réduction | Le couple nominal à 2000 r/min d'entrée | Le couple maximal autorisé au démarrage et à l'arrêt | Valeur maximale admissible pour le couple de charge moyen | Le couple instantané maximal autorisé | Vitesse de rotation maximale admissible Je ne sais pas. |
Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas. |
Réactions négatives | Le poids | Durée de conception | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | R/min | R/min | Arc sec | en kg | Une heure | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤ 20 | 0.4 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤ 20 | 0.54 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 110 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 20 | 0.72 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤ 20 | 1.22 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤ 20 | 2.54 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤ 20 | 4.4 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||

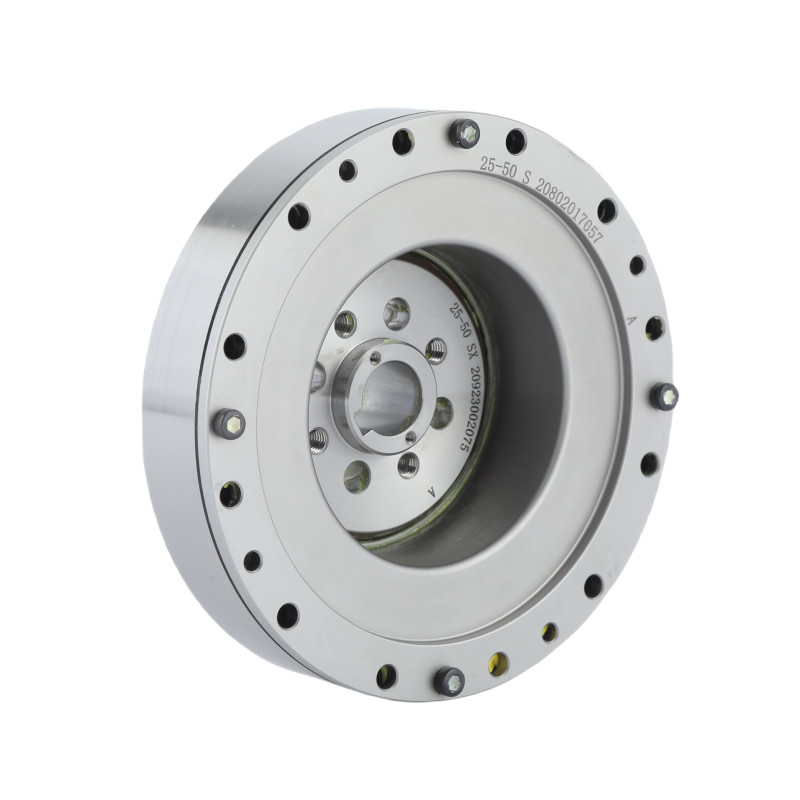

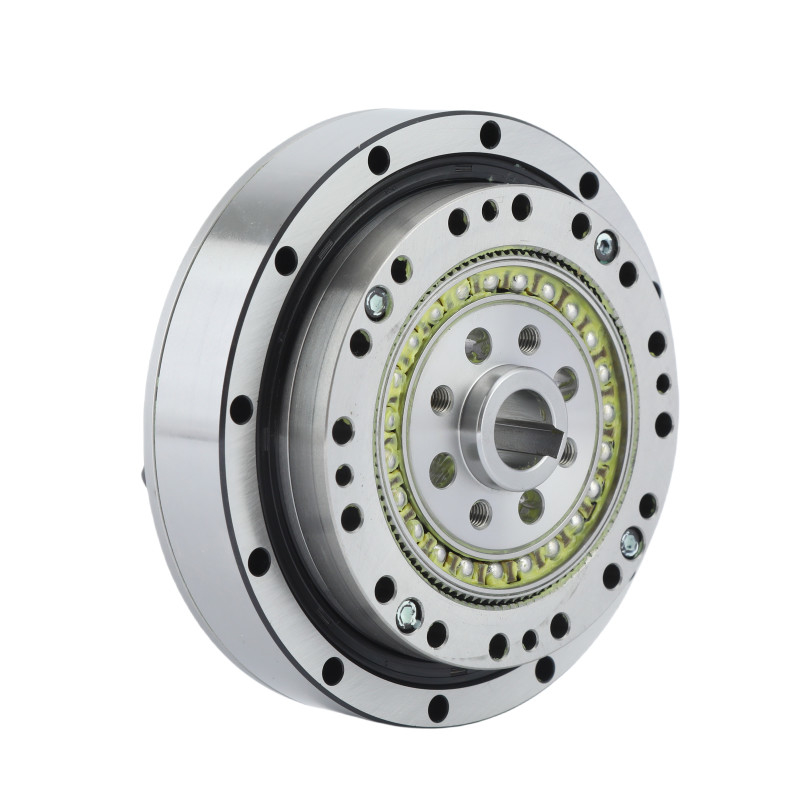

Des images détaillées
| Attributs clés des engrenages harmoniques LHT-I | |||
| Produit | Réducteur d'onde de contrainte à entraînement direct du moteur | ||
|
Matériel
|
Acier, aluminium, polyuréthane, roulements et joints, lubrifiants | ||
|
Taux de réduction
|
501 à 160:1 | ||
|
Réactions négatives
|
Moins de 20 secondes d'arc | ||
|
Vitesse d'entrée moyenne
|
3500 tours/min | ||
|
Vitesse maximale d'entrée
|
8500 tours/min | ||
|
La vie conçue
|
15000 heures | ||
|
Modèle
|
14, 17, 20, 25, 32, 40 | ||
|
Le poids
|
0.4 à 4,4 kg | ||
| Garantie | 1 année | ||
Applications
|
|
|
| Robots industriels | Dispositifs médicaux | Machines à commande numérique numérique |
Télécharger des dessins PDF
LHT-14-XX-U-I.pdf LHT-17-XX-U-I.pdf Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à l'article 5 du règlement (CE) no 1224/2009.
