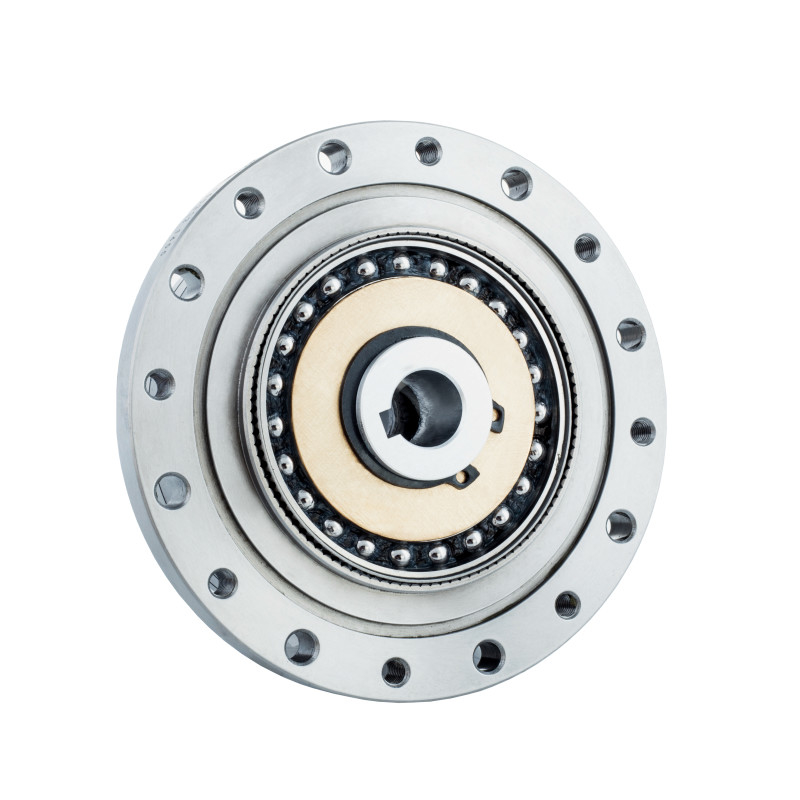

Générateur de boîte de vitesses à haute efficacité de tension à ondes réducteur de vitesse zéro contre-réaction

boîte de vitesses à ondes Réducteur

Boîte de vitesses à ondes de contre-réaction nulle

Générateur d'ondes de déformation à contre-réaction zéro

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Modèle 14/17/20/20/25/32/40

Nous contacter

Demandez un devis

Générateur de boîte de vitesses à haute efficacité de tension à ondes réducteur de vitesse zéro contre-réaction

Détails du produit

Produit:

LSG - II Réducteur d'onde de contrainte de capacité de couple supérieure

Matériel:

Acier, aluminium, polyuréthane, roulements et joints, lubrifiants

Taux de réduction:

50, 80, 100, 120

Réactions négatives:

≤ 20 secondes d'arc

Vitesse d'entrée moyenne:

3500 tours/min

Vitesse d'entrée maximale:

8500 R/min

La vie conçue:

15000 heures

Modèle:

14, 17, 20, 25, 32, 40

Le poids:

0.51 à 4,6 kg

Garantie:

1 année

Couleur:

Les écailles

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Réducteur d'ondes de contrainte de haute efficacité LSG - série II zéro contrecoup

Name: Générateur de boîte de vitesses à haute efficacité de tension à ondes réducteur de vitesse zéro contre-réaction
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modèle 14/17/20/20/25/32/40
Availability: InStock

Description du produit

Le réducteur d'ondes de déformation de la série LSG-II est spécialement développé pour les applications à couple élevé.

Comparée à la série LSS standard, la capacité de support de couple dépasse 30%, elle bénéficie d'une durée de vie améliorée de plus de 43%, en s'efforçant d'obtenir une capacité de charge et une fiabilité élevées.

Les engrenages harmoniques de la série LSG-II peuvent être largement utilisés dans les robots humanoïdes, les équipements de fabrication de semi-conducteurs, les équipements de fabrication de circuits imprimés, les machines-outils métalliques, les équipements photovoltaïques.

Principales caractéristiques

Structure de type tasse
Aucune réaction
Les rapports de réduction 50:1 à 160:1
Plus de précision et d'efficacité
Rigidité de torsion élevée
Fonctionnement en douceur
roulement de sortie à rouleaux croisés robustes

Spéditions

Tableau des paramètres nominaux de la série LSG - II

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible à l'entrée (grease)	Vitesse de rotation moyenne admissible à l'entrée (grease)	Réactions négatives	Le poids	Durée de conception
		Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt				Le couple instantané maximal autorisé				Réactions négatives	Le poids	Durée de conception
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	R/min	R/min	Arc sec	Poids de la pâte	Une heure
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	¢ 20	0.51	10000
	80	10	1	30	3.1	14	1.4	58 [1]	5.9 [1]					15000
	100	10	1	36	3.7	14	1.4	58 [1]	5.9 [1]					15000
	120	10	1	36	3.7	14	1.4	58 [1]	5.9 [1]					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	¢ 20	0.67	10000
	80	29	2.9	56	5.7	35	3.6	109 [1]	11 [1]					15000
	100	31	3.2	70	7.2	51	5.2	109 [1]	11 [1]					15000
	120	31	3.2	70	7.2	51	5.2	109 [1]	11 [1]					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	¢ 20	0.96	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	¢ 20	1.46	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	¢ 20	3.11	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	¢ 20	4.6	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1510 [1]	154[1]					15000
[1]Le couple maximal autorisé est limité par le couple de conduite de la vis d'accouplement à l'extrémité de sortie

Des images détaillées

Principaux attributs deRéducteur de courbe de contrainte LSG - série II
Produit	Réducteur harmonique de couple de plus grande capacité
Matériel	Acier, aluminium, polyuréthane, roulements et joints, lubrifiants
Taux de réduction	50, 80, 100, 120
Réactions négatives	Moins de 20 secondes d'arc
Vitesse d'entrée moyenne	3500 tours/min
Vitesse maximale d'entrée	8500 tours/min
La vie conçue	15000 heures
Modèle	14, 17, 20, 25, 32, 40
Le poids	0.51 à 4,6 kg
Garantie	1 année
