Des engrenages à tension harmonieuse personnalisés réducteurs d'engrenages haute précision de positionnement

Réducteur d'engrenages harmoniques sur mesure

Réducteur d'engrenage harmonique à ondes de contrainte

Appareils de mise à l'échelle sur mesure

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Le 14/17/20/20/25/32/40

Nous contacter

Demandez un devis

Des engrenages à tension harmonieuse personnalisés réducteurs d'engrenages haute précision de positionnement

Détails du produit

Produit:

Réducteur d'onde de contrainte LHT-II

Matériel:

Acier, aluminium, polyuréthane, roulements et joints, lubrifiants

Taux de réduction:

501 à 120:1

Réactions négatives:

≤ 20 secondes d'arc

Vitesse d'entrée moyenne:

3500 tours/min

Vitesse d'entrée maximale:

8500 R/min

La vie conçue:

15000 heures

Modèle:

14, 17, 20, 25, 32, 40

Le poids:

0.4 à 4,4 kg

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Unités de réducteur de tension de la série LHT - II

Name: Des engrenages à tension harmonieuse personnalisés réducteurs d'engrenages haute précision de positionnement
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Le 14/17/20/20/25/32/40
Availability: InStock

Description du produit

La série LHT-II est connue sous le nom de moteur directRéducteur harmonique, utilisant un générateur d'ondes de type glisseur transversal

Cette conception est plus compacte et facile à installer.

Les engrenages de la série LHT-II peuvent être largement utilisés dans les robots, les robots humanoïdes, les équipements de fabrication de semi-conducteurs, les équipements de fabrication de FPD.

Principales caractéristiques

Conception compacte et concise
Partie intégrée de l'appareil
Aucune réaction.
Moteur à entraînement direct
Excellente précision de positionnement et de rotation

Spéditions

Tableau des paramètres nominaux de la série LHT-II

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible Je ne sais pas.	Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas.	Réactions négatives	Le poids	Durée de conception
		Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt				Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible Je ne sais pas.		Réactions négatives	Le poids	Durée de conception
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	R/min	R/min	Arc sec	en kg	Une heure
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.4	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20	0.54	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	110	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20	0.72	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.22	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	2.54	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20	4.4	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

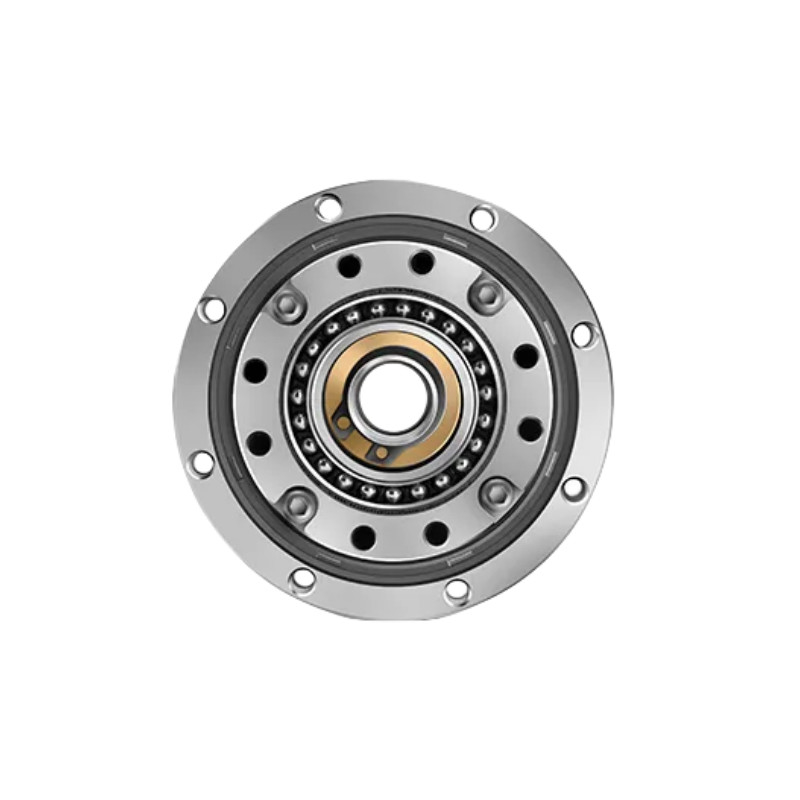

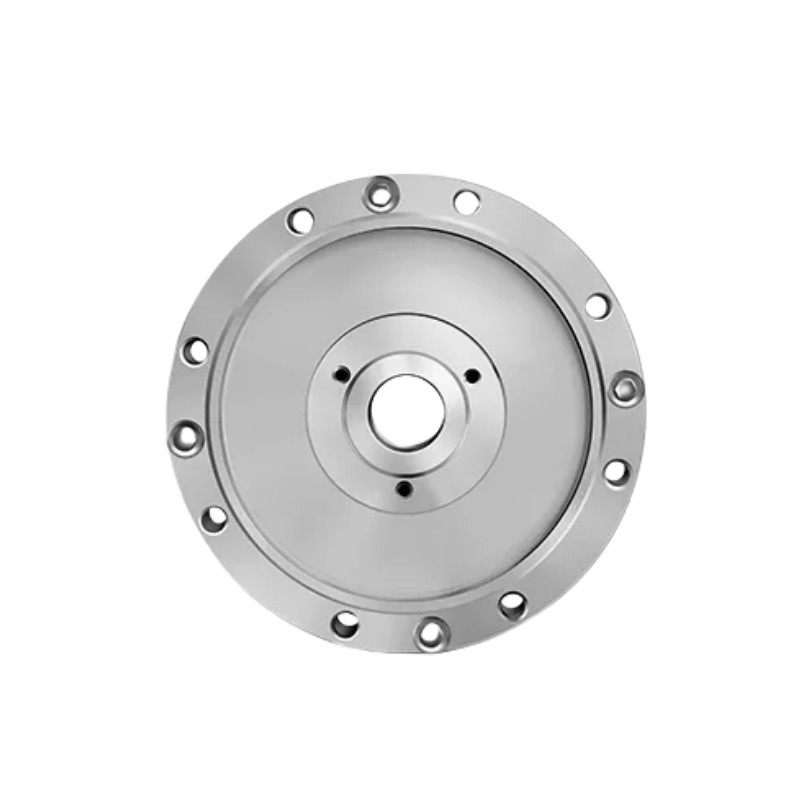

Des images détaillées

Des engrenages à tension harmonieuse personnalisés réducteurs d'engrenages haute précision de positionnement 0

Attributs clés des engrenages harmoniques LHT-II
Produit	Réducteur d'onde de contrainte à entraînement direct du moteur
Matériel	Acier, aluminium, polyuréthane, roulements et joints, lubrifiants
Taux de réduction	501 à 160:1
Réactions négatives	Moins de 20 secondes d'arc
Vitesse d'entrée moyenne	3500 tours/min
Vitesse maximale d'entrée	8500 tours/min
La vie conçue	15000 heures
Modèle	14, 17, 20, 25, 32, 40
Le poids	0.4 à 4,4 kg
Garantie	1 année

Télécharger des dessins PDF

LHT-14-XX-U-II.pdf LHT-17-XX-U-II.pdf Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à l'article 5 du règlement (CE) no 765/2006.

LHT-32-XX-U-II.pdf LHT-32-XX-U-II.pdf
