Description du produit

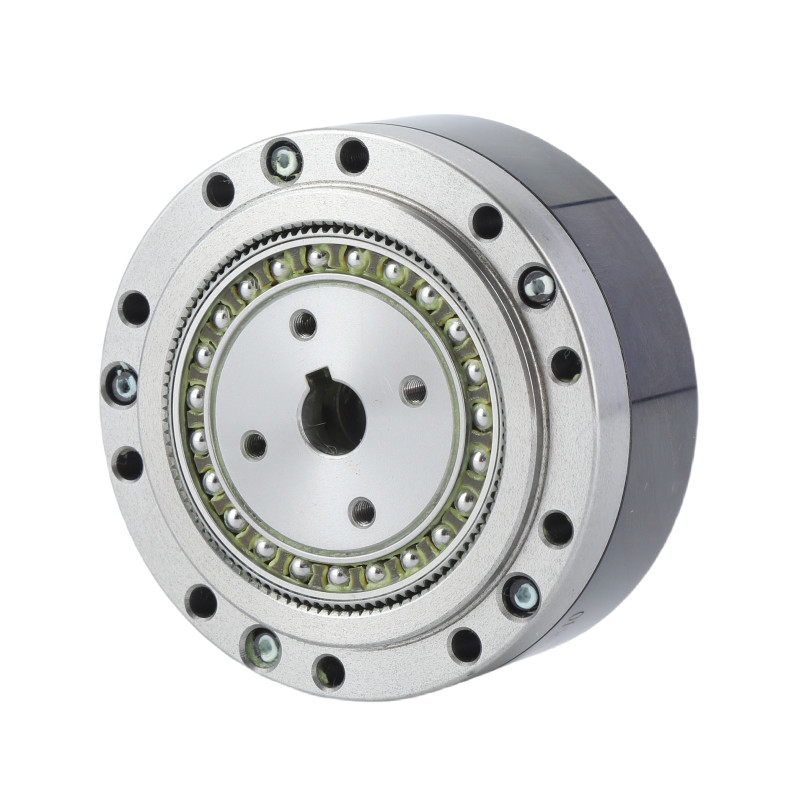

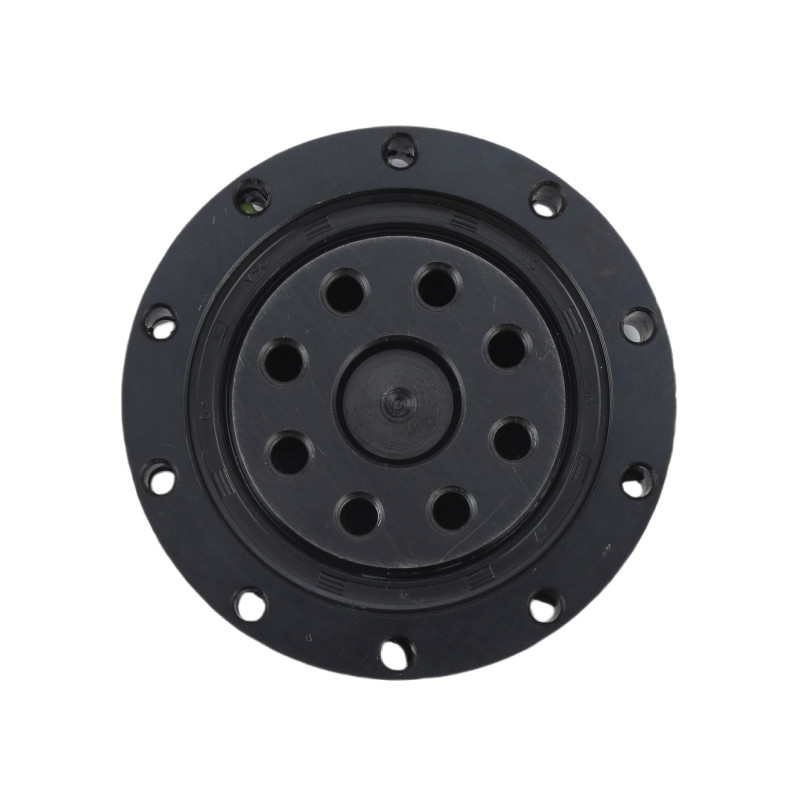

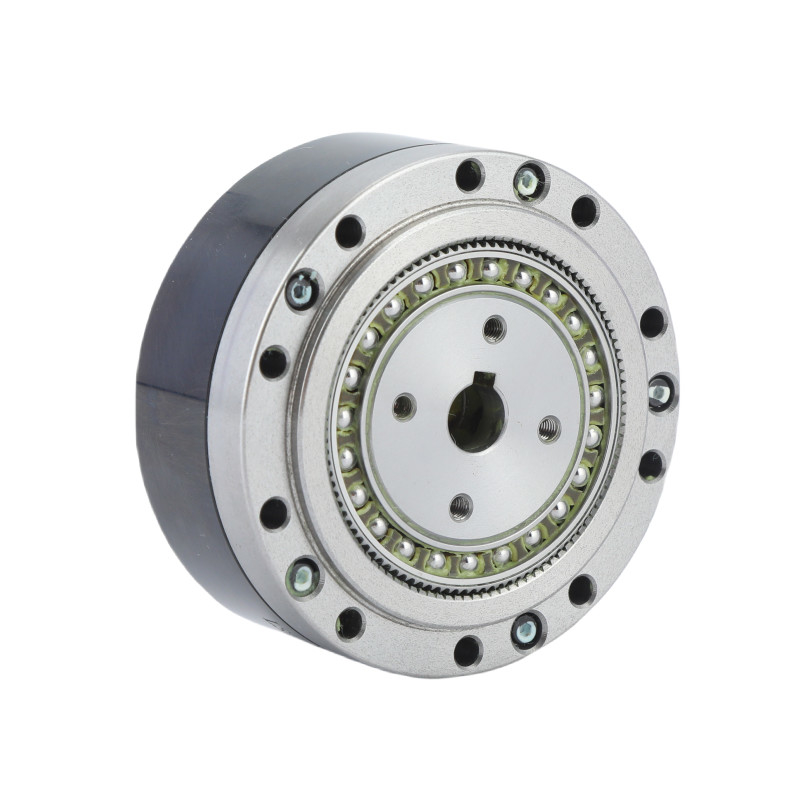

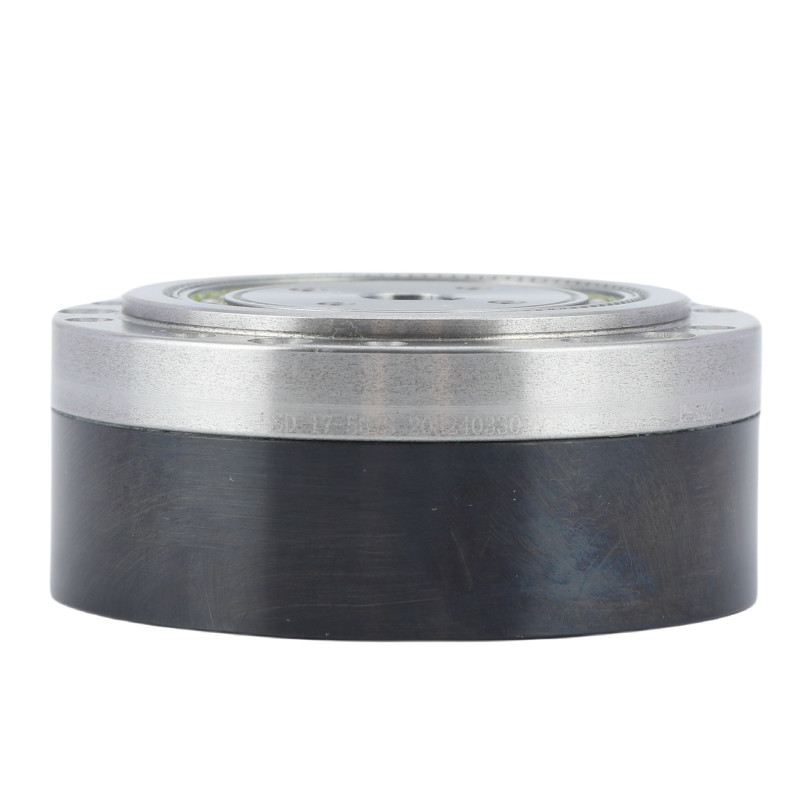

Les moteurs harmoniques de la série LSD-I sont connus sous le nom de moteurs ultra-plates.vague de déformationunités d'engrenages.
Cette conception flexible assure une excellente précision de positionnement et de rotation
Ces entraînements harmoniques ultra-platessont très adaptés à l'utilisation comme joints d'extrémité de robot et réducteurs de clientèle.
Caractéristiques clés de la série LSD Harmonic Drive
Tableau des paramètres nominaux du LSD - série I
| Modèle | Taux de réduction | Le couple nominal à 2000 r/min d'entrée | Le couple maximal autorisé au démarrage et à l'arrêt | Valeur maximale admissible pour le couple de charge moyen | Le couple instantané maximal autorisé | Vitesse de rotation maximale admissible Je ne sais pas. |
Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas. |
Réactions négatives | Le poids | Durée de conception | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | R/min | R/min | Arc sec | en kg | Une heure | ||
| 14 | 50 | 3.7 | 0.38 | 12 | 1.2 | 4.8 | 0.49 | 24 | 2.4 | 8500 | 3500 | ≤ 20 | 0.37 | 9000 |
| 80 | 5.4 | 0.55 | 16 | 1.6 | 7.7 | 0.79 | 35 | 3.6 | 10000 | |||||
| 100 | 5.4 | 0.55 | 19 | 1.9 | 7.7 | 0.79 | 35 | 3.6 | 10000 | |||||
| 17 | 50 | 11 | 1.1 | 23 | 2.3 | 18 | 1.9 | 48 | 4.9 | 7300 | 3500 | ≤ 20 | 0.49 | 9000 |
| 80 | 15 | 1.5 | 29 | 3 | 19 | 1.9 | 61 | 6.2 | 10000 | |||||
| 100 | 16 | 1.6 | 37 | 3.8 | 27 | 2.8 | 71 | 7.2 | 10000 | |||||
| 20 | 50 | 17 | 1.7 | 39 | 4 | 24 | 2.4 | 69 | 7 | 6500 | 3500 | ≤ 20 | 0.68 | 9000 |
| 80 | 24 | 2.4 | 51 | 5.2 | 33 | 3.4 | 89 | 9.1 | 10000 | |||||
| 100 | 28 | 2.9 | 57 | 5.8 | 34 | 3.5 | 95 | 9.7 | 10000 | |||||
| 25 | 50 | 27 | 2.8 | 69 | 7 | 38 | 3.9 | 127 | 13 | 5600 | 3500 | ≤ 20 | 1.25 | 9000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 60 | 6.1 | 179 | 18 | 10000 | |||||
| 100 | 47 | 4.8 | 110 | 11 | 75 | 7.6 | 184 | 19 | 10000 | |||||
| 32 | 50 | 53 | 5.4 | 151 | 15 | 75 | 7.6 | 268 | 27 | 4800 | 3500 | ≤ 20 | 2.48 | 9000 |
| 80 | 83 | 8.5 | 213 | 22 | 117 | 12 | 398 | 41 | 10000 | |||||
| 100 | 96 | 10 | 233 | 24 | 151 | 15 | 420 | 43 | 10000 | |||||
Des images détaillées
| Caractéristiques clés du réducteur d'ondes de tension ultra-plate de la série I du LSD | |||
| Produit | Tracteur harmonique ultra-plate | ||
|
Matériel
|
Acier, aluminium, polyuréthane, roulements et joints, lubrifiants | ||
|
Taux de réduction
|
50, 80, 100 | ||
|
Réactions négatives
|
Moins de 20 secondes d'arc | ||
|
Vitesse d'entrée moyenne
|
3500 tours/min | ||
|
Vitesse maximale d'entrée
|
8500 tours/min | ||
|
La vie conçue
|
10000 heures | ||
|
Modèle
|
14, 17, 20, 25, 32 | ||
|
Le poids
|
00,37 à 2,48 kg | ||
| Garantie | 1 année | ||
Applications
| |
|
|
|
| Systèmes de fabrication | Systèmes d'emballage | Robots humainoïdes | Dispositifs médicaux |
Télécharger des dessins PDF
LSD-14-P-XX-U-I.pdf LSD-14-XX-U-I.pdf LSD-17-P-XX-U-I.pdf
LSD-17-XX-U-I.pdf LSD-20-P-XX-U-I.pdf LSD-20-XX-U-I.pdf
